Żeński kątowe
M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 614 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor M12 żeński katowy z wolnymi końcami przewodów – profesjonalne złącze przemysłowe
Konektor M12 żeński, katowy z wolnymi końcami przewodów to niezawodne i uniwersalne rozwiązanie do zastosowań w automatyce przemysłowej, systemach czujników, maszynach produkcyjnych oraz w instalacjach wymagających połączeń o wysokim stopniu ochrony i odporności na warunki środowiskowe. Złącze oznaczone kodem produktu: 7000-12341-6140500 zapewnia łatwość podłączenia oraz solidność połączenia, dzięki czemu znajduje szerokie zastosowanie w wielu gałęziach przemysłu.
Najważniejsze cechy konektora M12 żeńskiego, katowego
- Standard M12 – 4 piny, kodowanie A, szeroko kompatybilny z urządzeniami wykorzystywanymi w automatyce.
- Kątowa konstrukcja głowicy – umożliwia podłączenie w miejscach o ograniczonej przestrzeni montażowej.
- Obudowa z wytrzymałego tworzywa sztucznego – gwarantuje odporność na działanie chemikaliów i olejów.
- Stopień ochrony IP65, IP66K, IP67 – zapewnia szczelność i bezpieczeństwo użytkowania nawet w trudnych warunkach (kurz, woda, para wodna).
- Pozłacane styki – bardzo dobre przewodnictwo oraz wytrzymałość na korozję i ścieranie.
- Solidny przewód sygnałowy o długości 5 m – umożliwia elastyczne prowadzenie kabli w obrębie instalacji.
- Materiały wysokiej jakości – zastosowanie skrętki miedzianej oraz izolacji PVC/PUR bez substancji szkodliwych (bezołowiowe, wolne od kadmu, FCKW, bezsilikonowe).
- Certyfikaty jakości – złącze spełnia normę DIN EN 61076-2-101 (M12) oraz posiada certyfikat cURus.
Typowe zastosowania konektora M12 żeńskiego katowego
Konektor M12 znajduje swoje zastosowanie przede wszystkim w:
- Automatyce przemysłowej – podłączenie czujników, elementów wykonawczych, enkoderów oraz siłowników.
- Maszynach i liniach produkcyjnych – szybkie i niezawodne łączenie komponentów automatyki.
- Systemach transportowych i logistycznych – zapewnia stabilność sygnału oraz odporność na wibracje i drgania.
- Instalacjach zewnętrznych oraz narażonych na trudne warunki – dzięki wysokiemu stopniu ochrony złącze nadaje się do pracy w wilgotnym, zapylonym lub agresywnym chemicznie środowisku.
- Robotyce i technice napędowej – precyzyjne połączenie sygnałowe i energetyczne układów ruchomych.
Zalety stosowania żeńskiego konektora M12, katowego z wolnymi końcami przewodów
- Elastyczność montażu – swobodny dobór długości kabla oraz łatwa integracja z istniejącą instalacją.
- Niezawodność połączenia – sprężyste, pozłacane styki zapewniają utrzymanie jakości sygnału przez długi czas użytkowania.
- Odporność na czynniki zewnętrzne – złącze oraz przewód są odporne na zginanie, promieniowanie UV, płomień, produkty ropopochodne oraz agresywne substancje chemiczne.
- Szybki montaż – mocowanie gwintowane z radełkowaną nakrętką pozwala na szybkie i pewne zainstalowanie konektora.
- Bezpieczeństwo użytkowania – wysoki stopień ochrony oraz możliwość pracy w szerokim zakresie temperatur (-25°C do +85°C).

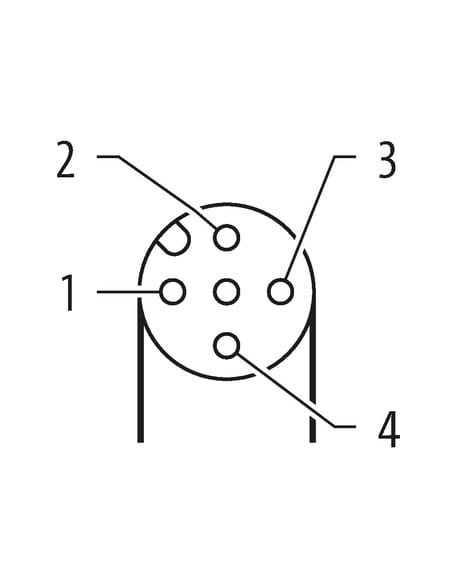

Schemat połączeń oraz kolorystyka przewodów
Konektor wyposażony jest w 4 żyły – oznaczenia kolorystyczne: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), z przypisanymi pinami widocznymi w załączonej dokumentacji technicznej oraz na grafikach produktu. Ułatwia to prawidłowe podłączenie do urządzeń i systemów sterujących.
Konektor M12 – idealny wybór do wymagających aplikacji przemysłowych
Zastosowanie żeńskiego konektora M12 katowego z wolnymi końcami przewodów to sprawdzony sposób na szybkie, bezpieczne i trwałe połączenie urządzeń w systemach automatyki, robotyki, produkcji oraz w przemyśle spożywczym i przetwórczym, a także w aplikacjach wymagających podwyższonej odporności na czynniki środowiskowe, drgania i intensywną eksploatację.
