Żeński proste
M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |

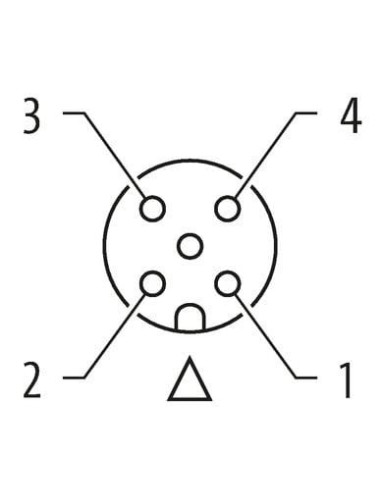

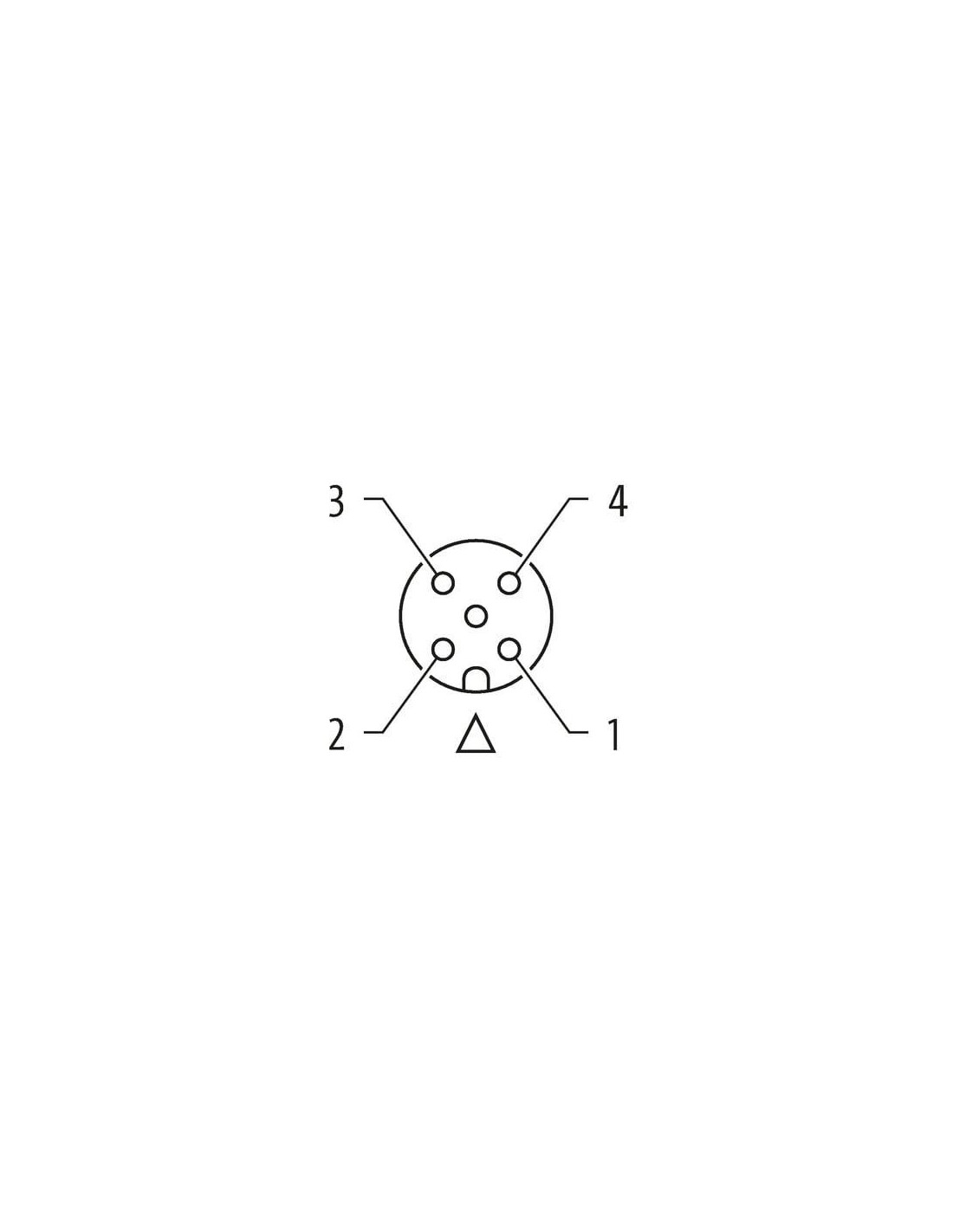

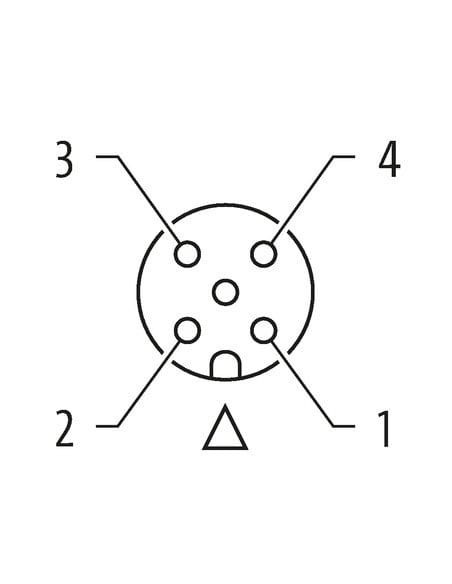

| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

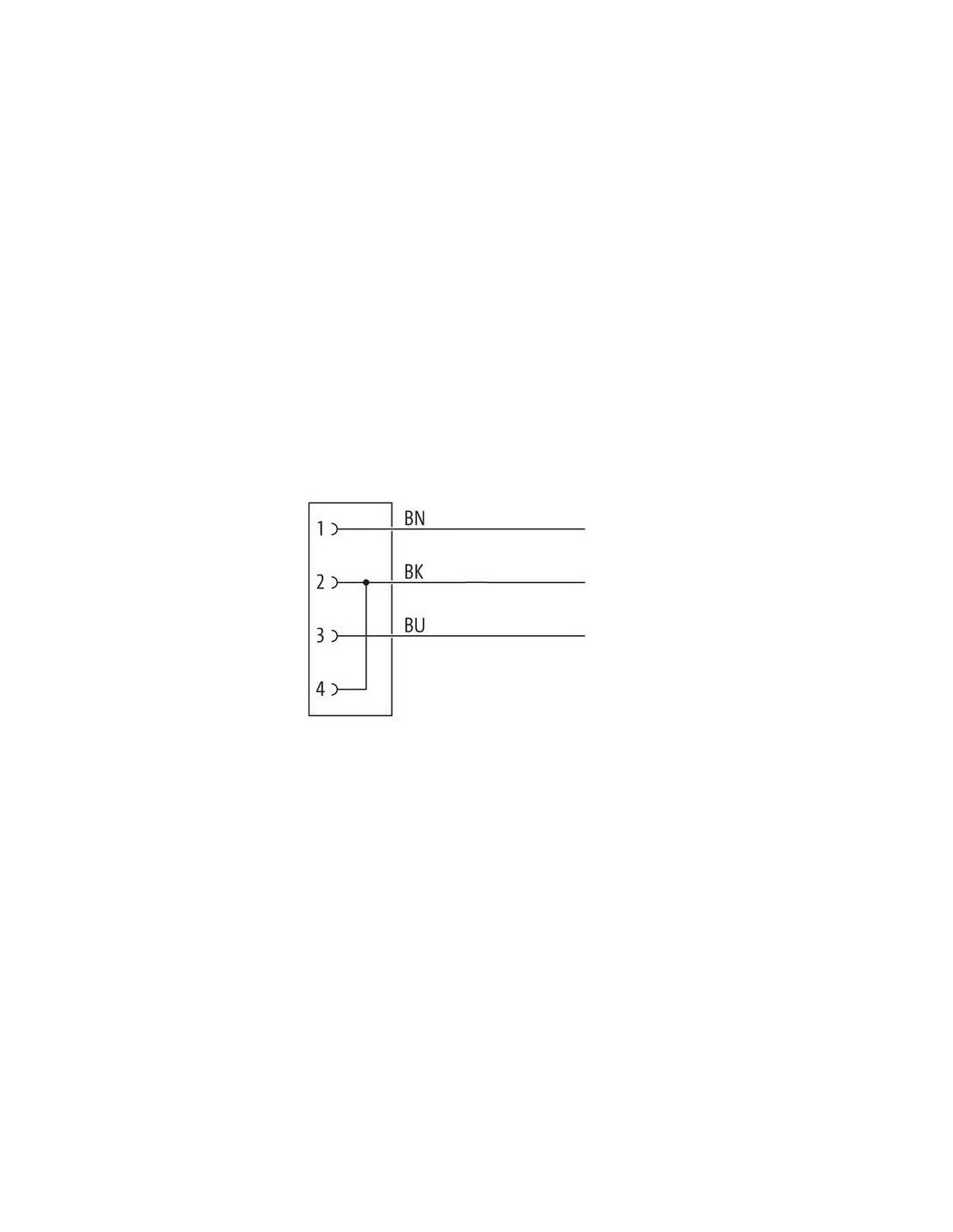

| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 213 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

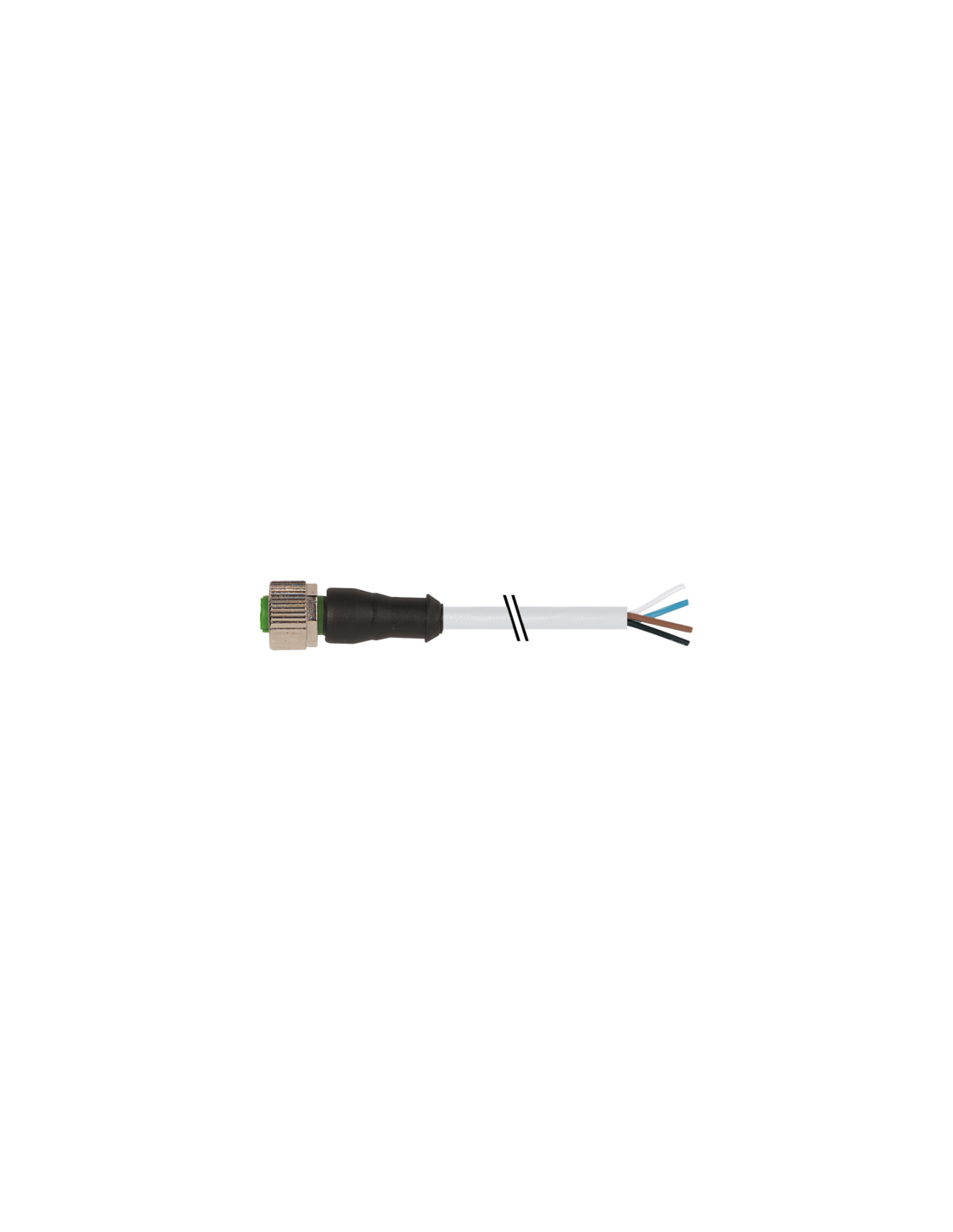

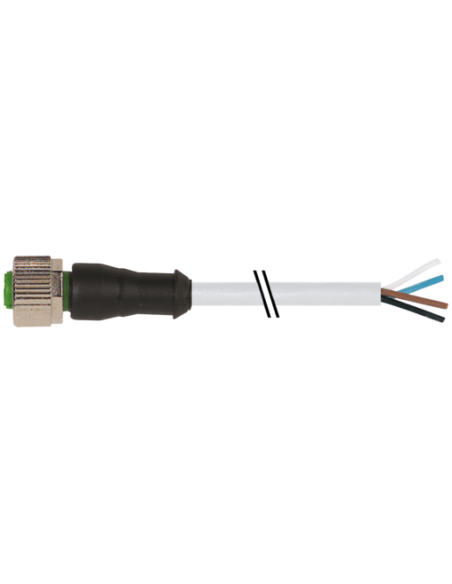

Złącze M12 z kablem 3 m, 4 piny – profesjonalne rozwiązanie do automatyki i przemysłu
Złącze M12 z kablem o długości 3 metrów (kod produktu: 7000-12161-2130300) to wysokiej jakości komponent przeznaczony do szybkiego i bezpiecznego połączenia elementów instalacji elektrycznych oraz automatyki przemysłowej. Produkty tego typu są szeroko stosowane w aplikacjach przemysłowych, maszynowych, a także w instalacjach systemów czujników i siłowników, gdzie kluczowe jest niezawodne połączenie elektryczne w warunkach podwyższonej wilgotności, zapylenia oraz w przypadku kontaktu z olejami i agresywnymi mediami.
Najważniejsze zalety i zastosowania złącza M12 z kablem
- Uniwersalność i szerokie zastosowanie – złącze sprawdzi się zarówno w przemyśle motoryzacyjnym, maszynowym, logistycznym, jak i w liniach produkcyjnych czy systemach sterowania.
- Wysoka klasa ochrony (IP65, IP66K, IP67) – zapewnia ochronę przed pyłem oraz silnymi strumieniami wody, co umożliwia pracę w trudnych warunkach środowiskowych.
- Odporność na oleje i chemikalia – zastosowany materiał obudowy z PUR gwarantuje odporność na typowe środki stosowane w przemyśle.
- Łatwy montaż i niezawodne połączenie – prosta konstrukcja oraz plastikowa radełkowana śruba ułatwiają montaż i demontaż bez użycia specjalistycznych narzędzi, a kodowanie typu A zapobiega pomyłkom podczas podłączania.
- Stabilność i bezpieczeństwo połączenia – pozłacane styki przyczyniają się do trwałego i bezawaryjnego przenoszenia sygnału oraz eliminacji ryzyka korozji.
- Kabel wielożyłowy PVC – zewnętrzna powłoka oraz izolacja przewodów są odporne na ścieranie, uszkodzenia mechaniczne i promieniowanie UV.
Złącze M12 – szczegóły budowy i kompatybilność
Wersja prosta złącza M12 4-pinowego wyposażona jest w przewód o otwartym końcu, co umożliwia łatwą integrację zarówno z nowymi maszynami, jak i modernizowanymi liniami produkcyjnymi lub szafami sterowniczymi.
- Kodowanie typu A zapewnia zgodność z większością standardowych urządzeń automatyki.
- Gwint M12 x 1, radełkowana nakrętka oraz konstrukcja odporna na wstrząsy i drgania minimalizują ryzyko przypadkowego rozłączenia w trakcie pracy.
- Przewód 3-metrowy pozwala na swobodę montażu i dopasowanie do odległości między komponentami systemu.
Typowe zastosowania złącza M12 z kablem
Złącza M12 z kablem to niezastąpiony element w budowie szeroko pojętych systemów automatyki przemysłowej, m.in.:
- Systemy czujnikowe i siłowniki – szybkie i pewne podłączenie urządzeń na liniach produkcyjnych i montażowych.
- Maszyny i urządzenia przemysłowe – zapewnienie niezawodnej transmisji sygnałów sterujących i zasilania.
- Systemy transportowe oraz magazynowe – bezpieczne łączenie kontrolerów, paneli operatorskich, czujników położenia oraz elementów wykonawczych.
- Środowiska o podwyższonej wilgotności oraz obecność olejów czy środków chemicznych.
Dlaczego warto postawić na kable M12 z 4-pinowym złączem?
Złącza M12, dzięki wysokiej odporności, standaryzacji i prostocie montażu, stanowią optymalne rozwiązanie tam, gdzie liczy się bezpieczeństwo, trwałość i uniwersalność połączenia. Certyfikaty zgodności (m.in. DIN EN 61076-2-101, cURus) oraz odporność na typowe uszkodzenia mechaniczne i wpływy środowiskowe gwarantują długą i bezproblemową eksploatację nawet w najbardziej wymagających zastosowaniach przemysłowych.
