Męski 90°
M8, 8-pinów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | TPU |

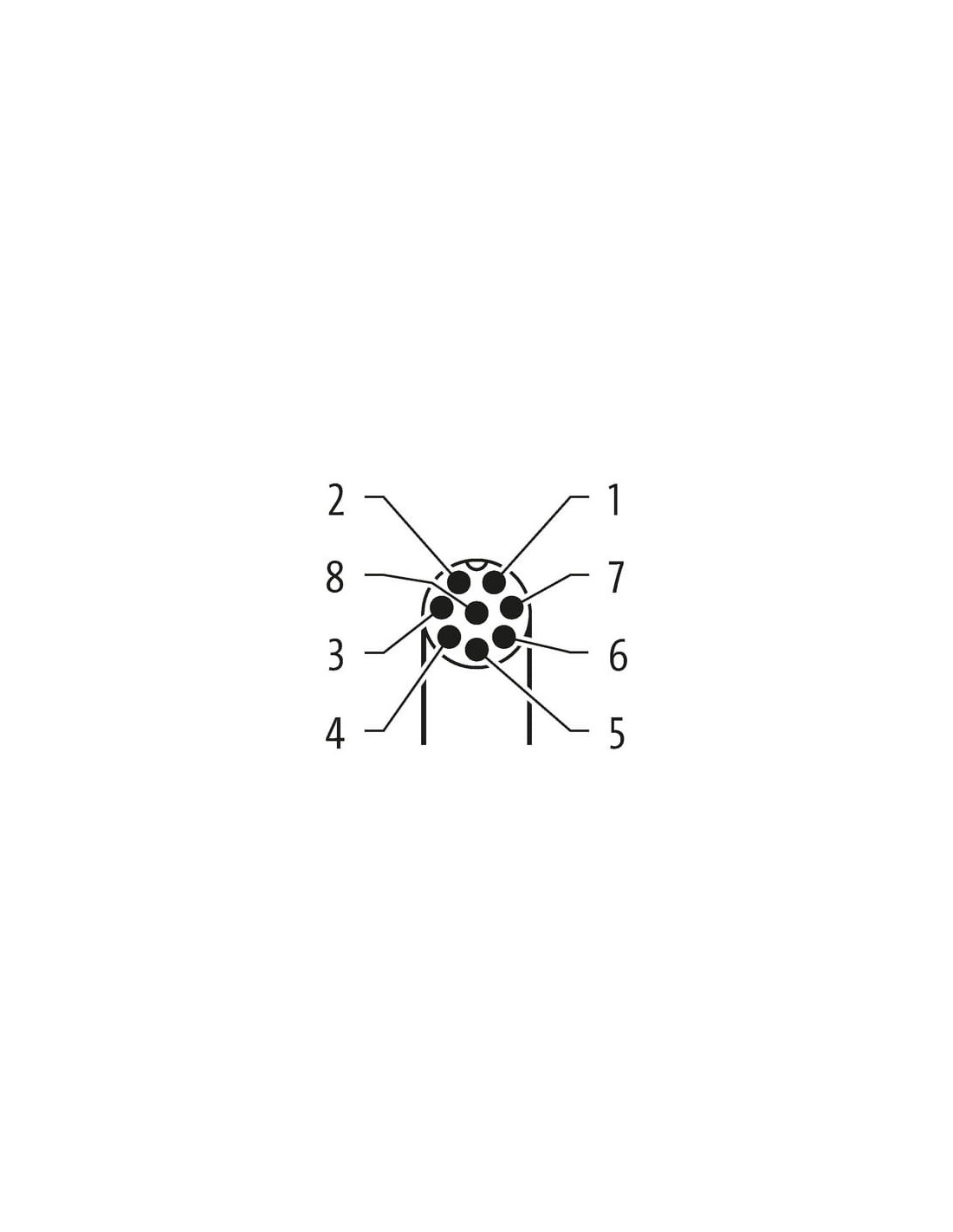

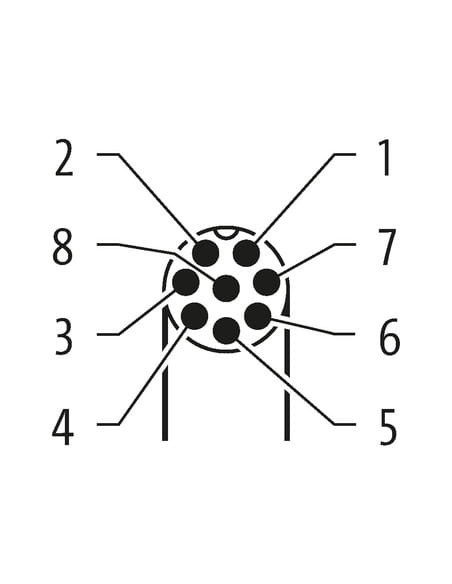

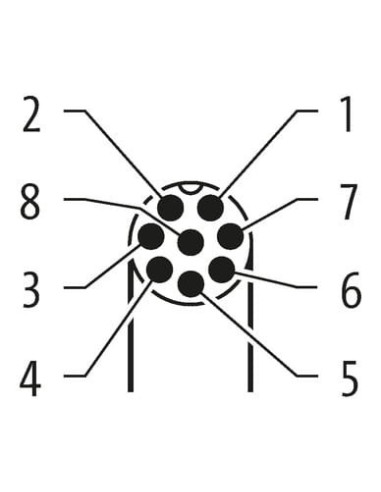

| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

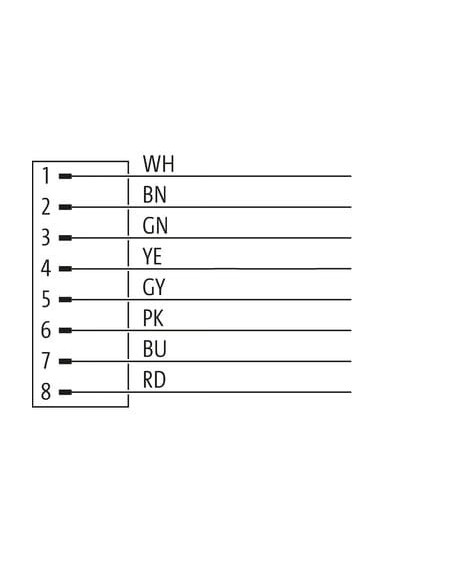

| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

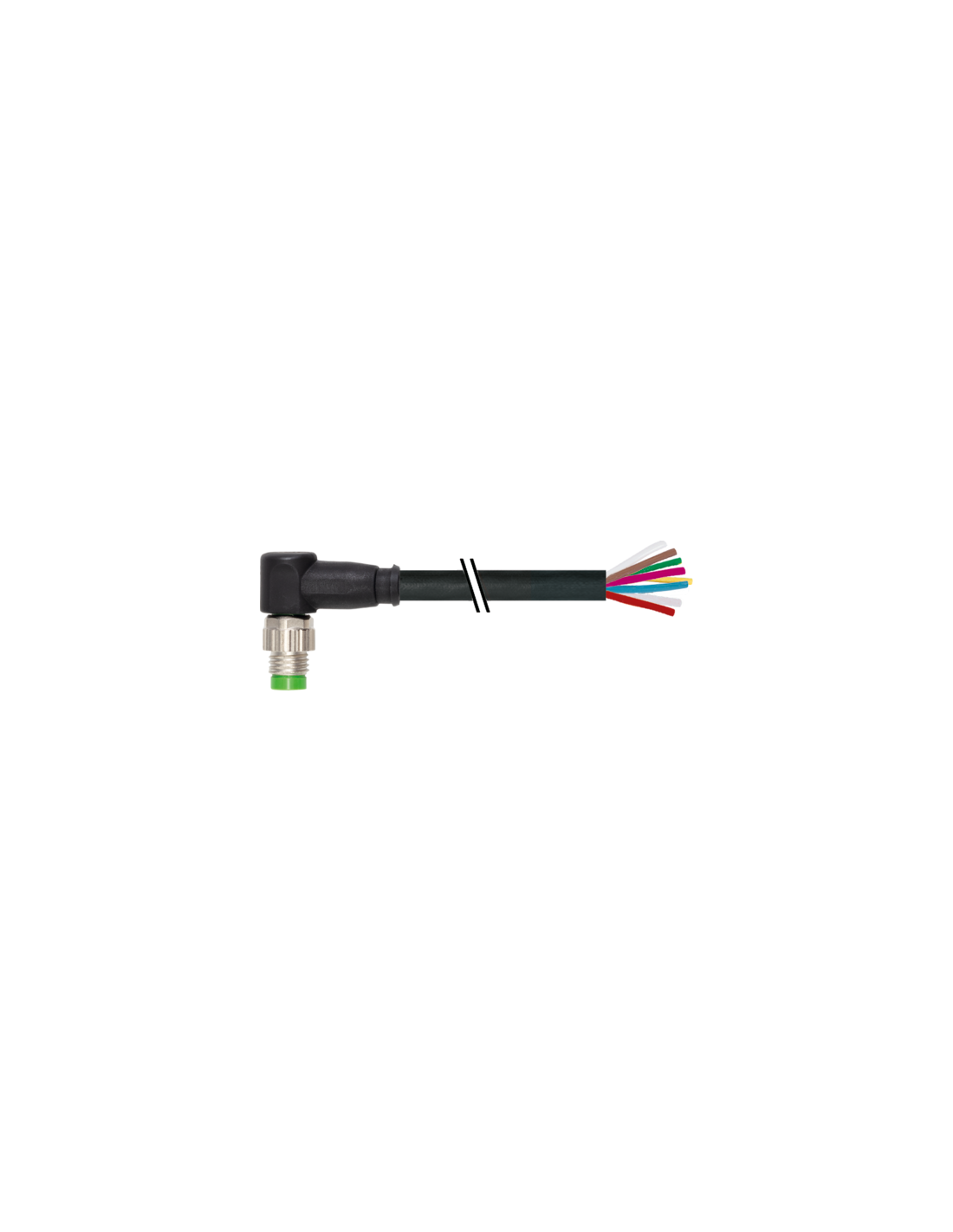

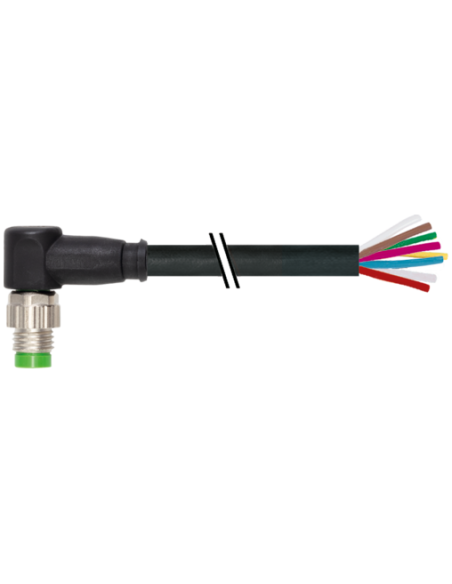

Złącze M8 męskie 90° do kabla – 8-pinowe złącze z opaską kodującą, kod produktu 7000-08931-6960300
Złącze M8 męskie 90° to profesjonalny element łączeniowy przeznaczony do zastosowań przemysłowych, wykorzystujący nowoczesne rozwiązania w zakresie trwałości oraz bezpieczeństwa połączeń elektrycznych. Złącze oferuje wysoką odporność na czynniki chemiczne i oleje dzięki obudowie wykonanej z wytrzymałego tworzywa sztucznego oraz metalowym elementom blokującym o powłoce niklowanej.
Zastosowanie złącza M8 męskiego 90° – nowe możliwości w automatyce i przemyśle
Oferowane złącze M8 znajduje zastosowanie w:
- Automatyce przemysłowej: podłączanie czujników, siłowników, sterowników PLC.
- Systemach mechatronicznych: połączenia modułowe w maszynach produkcyjnych.
- Robotyce: transmisja sygnałów oraz zasilania do ruchomych elementów.
- Maszynach i liniach produkcyjnych: odporność IP67 umożliwia pracę w trudnych warunkach.
- Aplikacjach narażonych na drgania: zabezpieczenie przeciwwstrząsowe oraz solidne mocowanie gwintowane.
Zalety złącza M8 męskiego 90° z kablem 3 m
Główne atuty produktu to:
- Odporność środowiskowa: wysoki stopień ochrony IP67 (w stanie włożonym i przykręconym).
- Wszechstronność: 8-pinowa konstrukcja umożliwia wygodne prowadzenie sygnałów i zasilania.
- Wytrzymałość mechaniczna: do 100 cykli wtykowych, odporność na wstrząsy.
- Trwały i elastyczny przewód PUR: długość 3 metry, czarna izolacja, wysoka odporność na ścieranie, oleje i środki chemiczne.
- Certyfikowana jakość: zgodność z normą DIN EN 61076-2-104 (standard M8), testy na odporność płomieniową i chemiczną.
- Standardowe kodowanie A: zapewnia kompatybilność z wieloma urządzeniami automatyki.
- Kątowe wyprowadzenie kabla: ułatwia instalację w miejscach o ograniczonej przestrzeni.
Budowa i cechy konstrukcyjne – Złącze męskie M8 90°, 8 pinów, kabel z wolnym końcem
Złącze wykonane jest z wysokogatunkowych materiałów:
- Obudowa: trwałe tworzywo sztuczne (TPU).
- Korpus i elementy zaciskowe: odlew ciśnieniowy z powłoką niklowaną.
- Styki: pozłacane, stop miedzi dla maksymalnej przewodności.
- Kabel: 8 żył (0,14 mm²), kolorowe oznaczenia (zgodnie ze schematem), płaszcz z PUR.

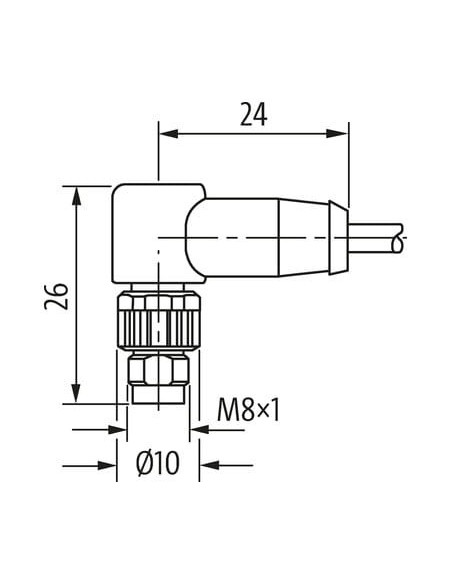

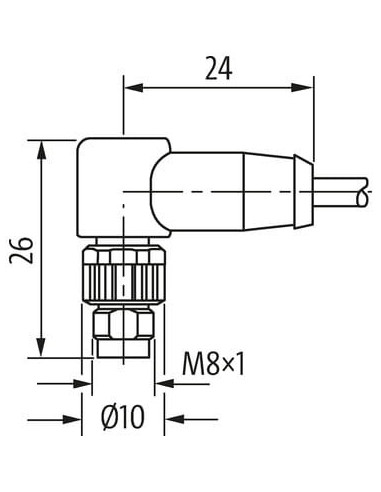

Kątowe wyprowadzenie przewodu oraz zminimalizowane wymiary (26 x 24 mm) sprawiają, że złącze idealnie sprawdzi się w kompaktowych instalacjach automatyki i urządzeniach wymagających wysokiej gęstości upakowania elementów.
Typowe zastosowanie złącza M8 w środowiskach przemysłowych
- Maszyny CNC, układy serwonapędu, krańcówki bezpieczeństwa.
- Przemysł spożywczy, pakowanie, logistyka automatyczna.
- Systemy sterowania w urządzeniach mobilnych i transportowych.
Wytrzymałość przewodu (do 2 milionów cykli gięcia) predestynuje produkt do zastosowań dynamicznych w prowadnikach kablowych (C-track).
Złącze M8 – precyzyjne połączenia dla wymagających aplikacji
Łatwość podłączenia, czytelny podział kolorystyczny żył oraz niski opór elektryczny przewodów zapewniają bezpieczną i stabilną pracę systemów automatyki. Złącze to jest rekomendowane do wszelkich aplikacji, gdzie istotna jest zarówno niezawodność połączenia, jak i wytrzymałość mechaniczna w trudnych warunkach pracy.
