Męski prosty
M8, 8-pinów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

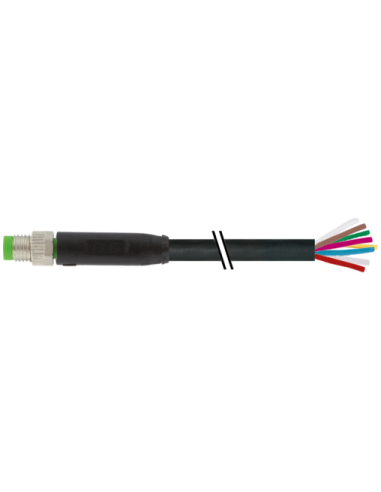

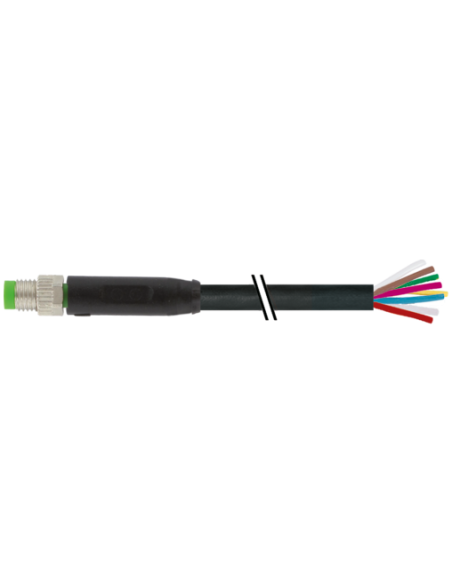

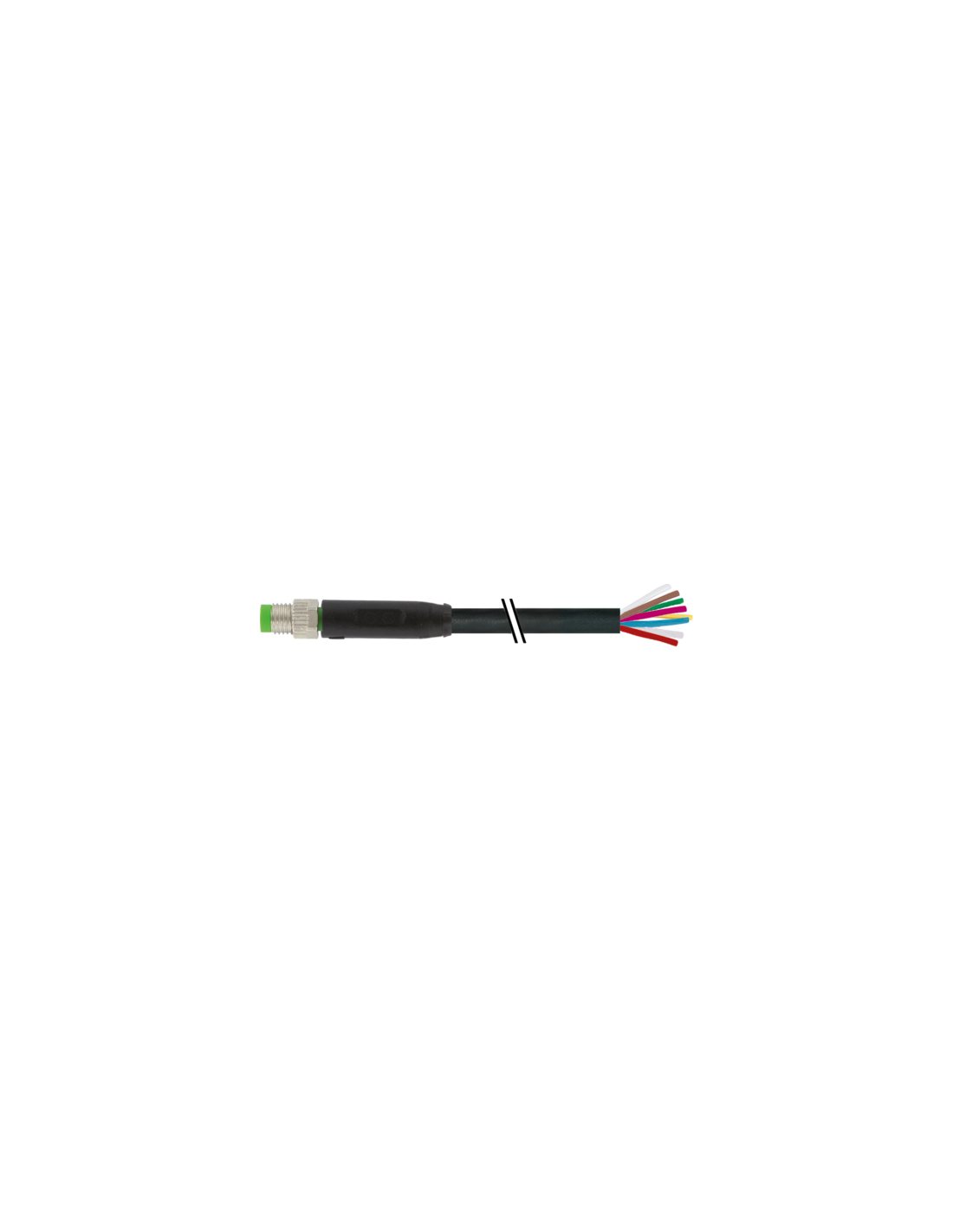

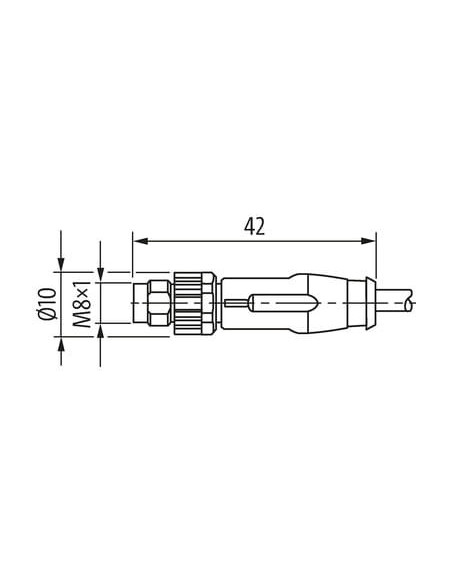

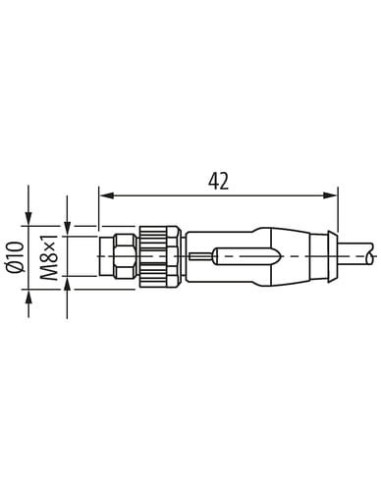

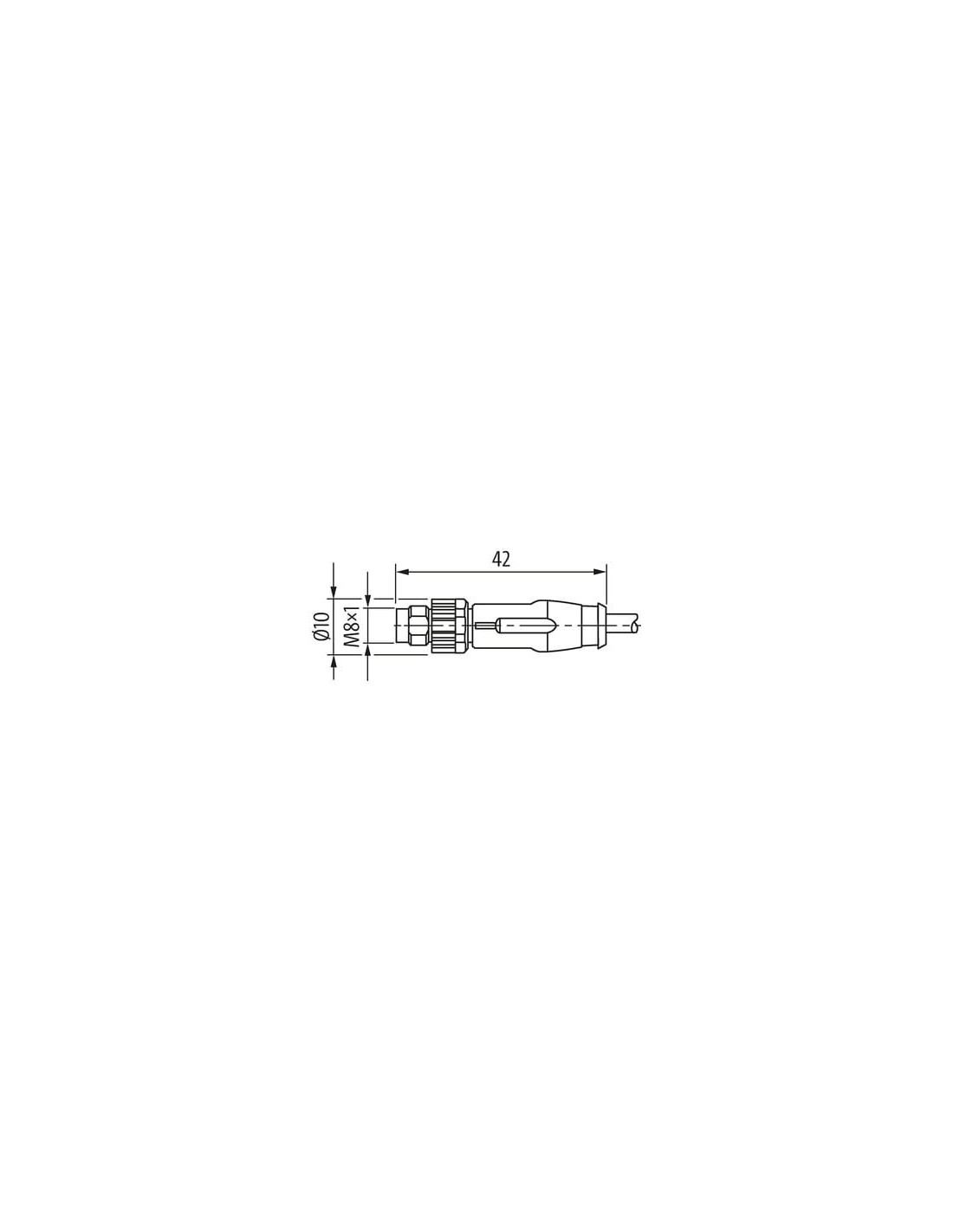

Złącze M8 damskie 0°, 8-pin, 10 m – przewód przyłączeniowy do zastosowań przemysłowych
Złącze M8 damskie 0° na kabel o kodzie 7000-08921-6961000 to produkt wysokiej jakości, przeznaczony do zastosowań przemysłowych, automatyki oraz techniki czujnikowej i sterującej. Wersja z wytrzymałym przewodem o długości 10 metrów umożliwia pewne i elastyczne podłączenie do urządzeń oraz maszyn, gdzie wymagana jest niezawodna transmisja sygnałów lub zasilania.
Charakterystyka i budowa złącza M8 – kluczowe cechy
- 8-pinowa konfiguracja oferuje szerokie możliwości podłączenia różnych sygnałów lub komunikacji.
- Prosty kabel wyjściowy (0°) ułatwia zastosowanie nawet w trudnodostępnych miejscach.
- Kodowanie A – uniwersalne dla aplikacji przemysłowych.
- Obudowa z wytrzymałego tworzywa TPU zapewnia wysoką odporność na chemikalia oraz oleje.
- Stopień ochrony IP67 – pełna szczelność przy prawidłowym montażu gwarantuje ochronę przed pyłem oraz krótkotrwałym zanurzeniem w wodzie.
- Styk pokryty złotem dla pewnego kontaktu oraz długiej żywotności.
- Solidny przewód o długości 10 m, w czarnej izolacji z płaszczem PUR i oznaczeniem kolorystycznym żył zgodnie z normą przemysłową.

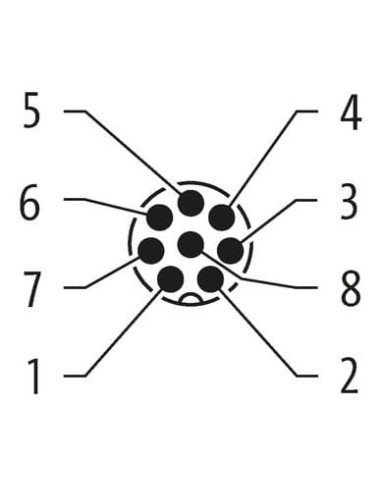

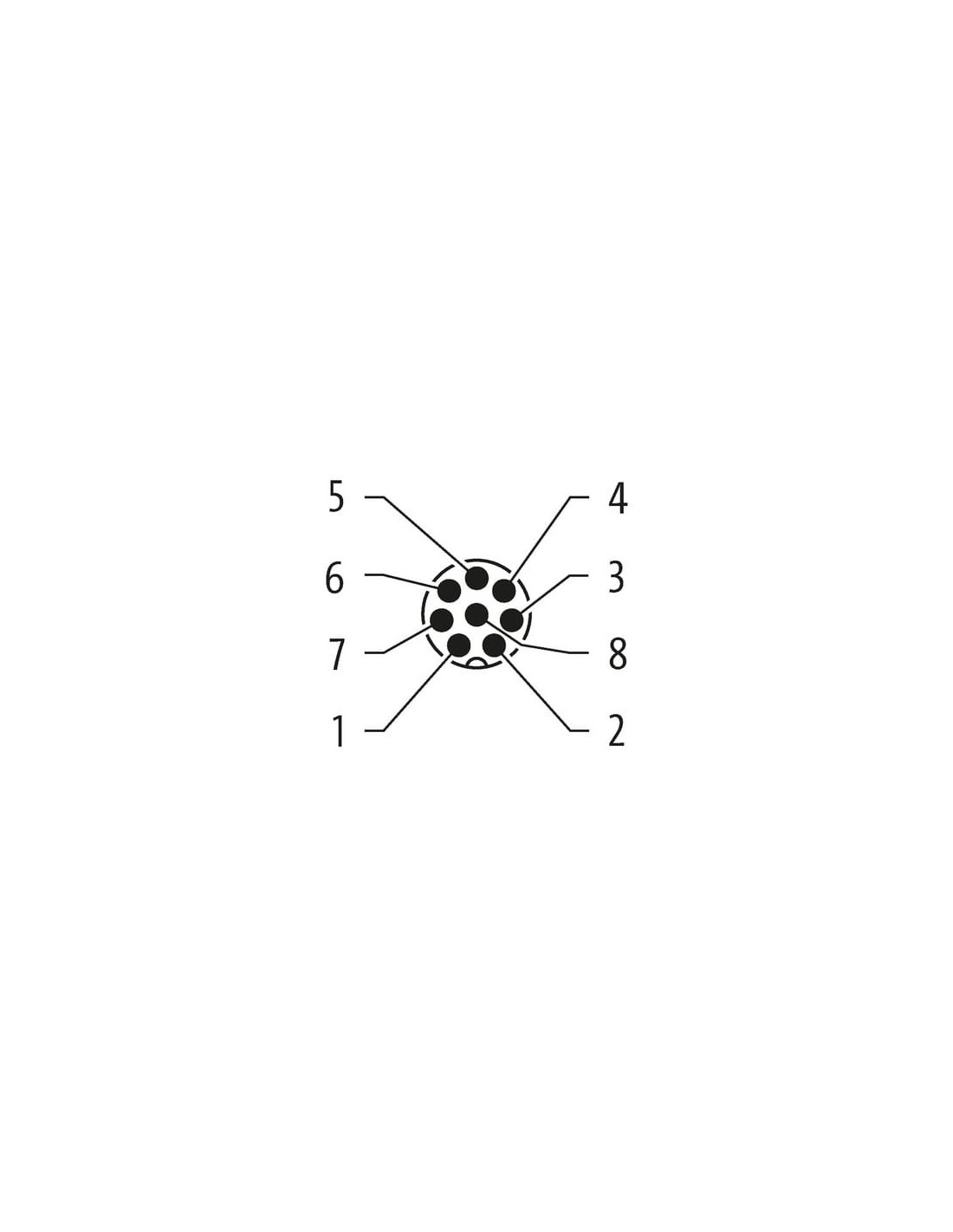

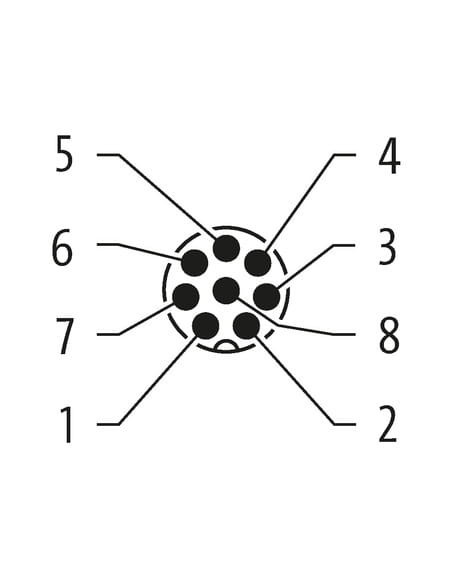

Schemat połączeń i numeracja pinów złącza M8
Produkt wyposażony jest w 8 przewodów o oznaczeniach kolorystycznych:
- 1 – biały (WH)
- 2 – brązowy (BN)
- 3 – zielony (GN)
- 4 – żółty (YE)
- 5 – szary (GY)
- 6 – różowy (PK)
- 7 – niebieski (BU)
- 8 – czerwony (RD)
Dokładne rozłożenie pinów widoczne jest na przedstawionym schemacie, co zapewnia prostą i intuicyjną instalację oraz redukuje ryzyko popełnienia błędów podczas montażu.
Typowe zastosowania złącza M8 z kablem
Przewód zakończony złączem M8 damskim znajduje szerokie zastosowanie w układach:
- czujnikowych i wykonawczych w automatyce przemysłowej,
- maszynach i urządzeniach produkcyjnych,
- systemach sterowania i monitoringu,
- instalacjach transportu i logistyki,
- panelach i szafach sterowniczych,
- aplikacjach wymagających wysokiego stopnia ochrony oraz elastyczności w układaniu kabla.
Produkt sprawdzi się szczególnie tam, gdzie wymagana jest trwałość przy ruchu przewodów, dzięki odporności na ścieranie, zginanie oraz wpływ substancji chemicznych.
Odporność i bezpieczeństwo podłączenia
Przewód posiada powłokę wykonaną z wysokogatunkowego PUR, charakteryzującą się znakomitą odpornością mechaniczną i chemiczną. Dzięki temu zapewnia długą żywotność nawet w wymagających środowiskach przemysłowych. Certyfikacja i zgodność z normami europejskimi gwarantują bezpieczeństwo eksploatacji.
Dlaczego warto wybrać przewód M8 damski 0°?
- Uniwersalność zastosowania dzięki 8-pinowemu złączu.
- Wysoka odporność na czynniki zewnętrzne: oleje, chemikalia, wilgoć.
- Solidna konstrukcja i precyzyjne wykonanie.
- Możliwość łatwej integracji z instalacjami automatyki i sterowania.
- Bezpieczne i szybkie podłączanie urządzeń peryferyjnych.
Złącze M8 damskie 0° z przewodem 10 m to sprawdzony wybór dla profesjonalistów i integratorów systemów automatyki – gwarantuje niezawodność działania, trwałość oraz wysoki poziom bezpieczeństwa przyłączeniowego.
