Męski prosty
M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | male |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 295 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 55 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

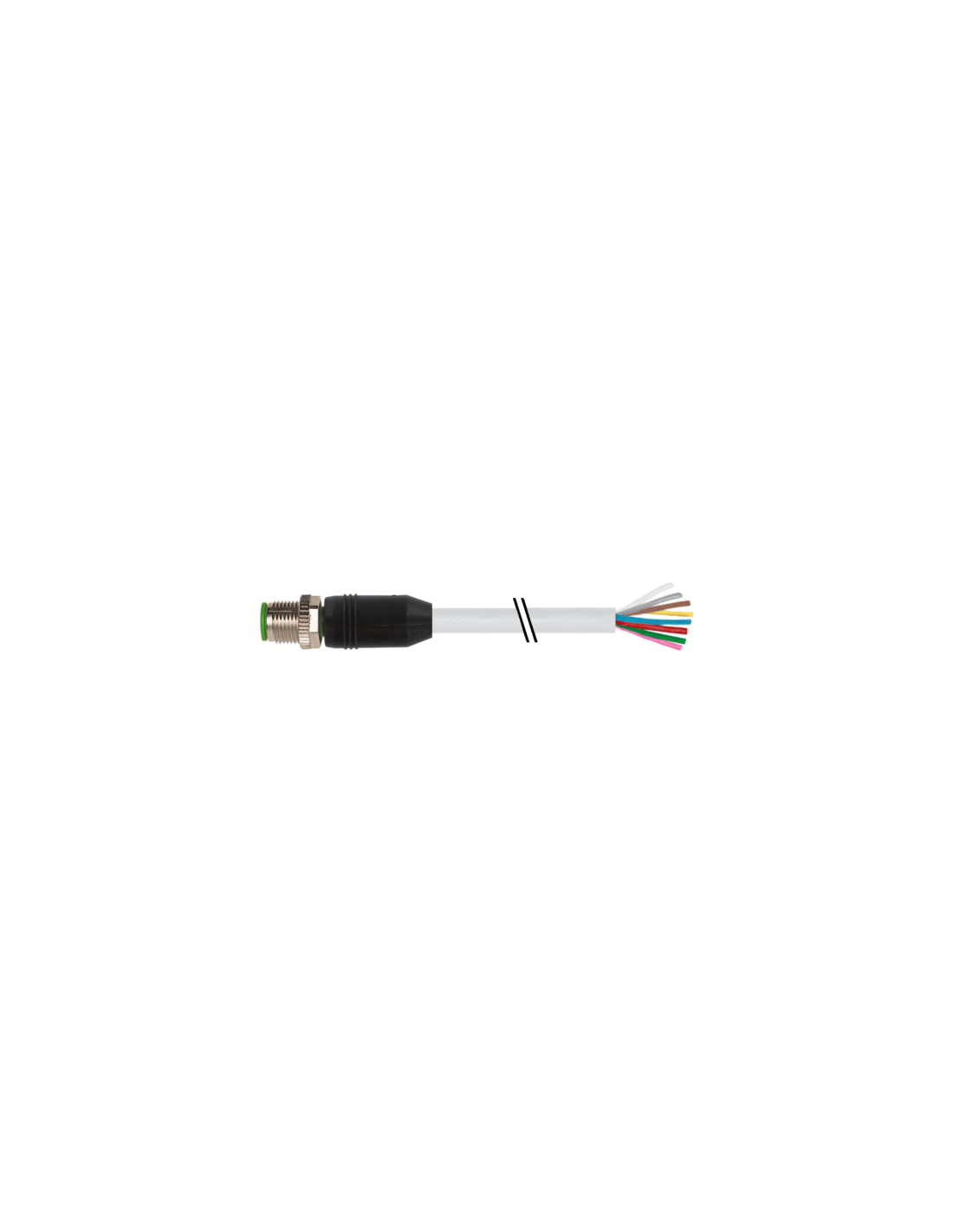

Złącze M12 8-pin męskie, przewód 7,5 m PUR – 7000-17001-2950750
Złącze M12 o kodzie 7000-17001-2950750 to niezawodny element do zastosowań przemysłowych, gdzie wymagana jest wysoka trwałość i odporność na warunki środowiskowe. Wyposażone w 8 pozłacanych pinów oraz wytrzymały przewód o długości 7,5 m, zakończony otwartym końcem, umożliwia łatwą integrację w praktycznie każdej instalacji automatyki przemysłowej.
Właściwości techniczne i konstrukcyjne złącza M12 8-pin
Elementy złącza wykonane są z wysokiej jakości materiałów, co zapewnia wysoką odporność na działanie olejów i chemikaliów. Osłona przewodu z PUR gwarantuje trwałość na zginanie, ścieranie oraz działanie czynników środowiskowych. Dodatkową zaletą jest pozłacane pokrycie styków, które zapobiega korozji i podnosi niezawodność kontaktu elektrycznego nawet w trudnych warunkach.
- Wytrzymała konstrukcja - odporność na wstrząsy, agresywne media oraz przeciążenia mechaniczne.
- Stopień ochrony IP65/IP66K/IP67 – pełna szczelność na pył i wodę (przy poprawnym montażu zgodnie z zaleceniami producenta).
- Znakomita elastyczność kabla - przystosowany do ruchomych aplikacji (przemysł spożywczy, motoryzacja, linie produkcyjne, robotyka).
- Przewód bezhalogenowy, bezołowiowy i wolny od kadmu – wysoki standard bezpieczeństwa dla automatyki przemysłowej.
Zastosowanie przewodu ze złączem M12
Złącza M12 8-pin są szeroko wykorzystywane w systemach czujników, urządzeń pomiarowych, elementów sterujących maszyn oraz w połączeniach magistral przemysłowych (takich jak Ethernet przemysłowy, IO-Link, CANopen). Dzięki wysokiej klasie ochrony są zalecane zarówno do instalacji wewnętrznych, jak i zewnętrznych – wszędzie tam, gdzie niezawodność i szczelność połączenia mają kluczowe znaczenie.
- Automatyka i robotyka przemysłowa
- Integracja maszyn i linii produkcyjnych
- Wyposażenie systemów sterowania i monitoringu
- Aplikacje mobilne (ruchome maszyny przemysłowe, pojazdy specjalistyczne)
- Przemysł spożywczy, chemiczny, motoryzacyjny

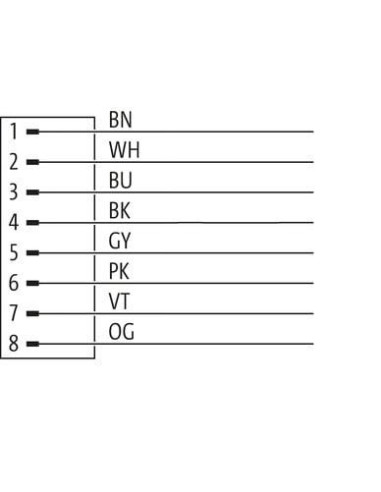

Budowa i kolorystyka żył złącza M12
Ośmiopinowe złącze wyposażone jest w wyprowadzenia o standaryzowanych kolorach izolacji:
- 1: brązowy (BN)
- 2: biały (WH)
- 3: niebieski (BU)
- 4: czarny (BK)
- 5: szary (GY)
- 6: różowy (PK)
- 7: fioletowy (VT)
- 8: pomarańczowy (OG)
Jest to standard umożliwiający szybkie projektowanie oraz bezproblemową integrację w systemach przemysłowych. Konstrukcja żył i przewodu (skrętka miedziana, klasa 6, przekrój 0,25 mm²) zapewnia optymalne parametry transmisyjne oraz niską rezystancję.
Wymiary, instalacja i bezpieczeństwo użytkowania przewodu M12
Złącze zaprojektowano do szybkiego i pewnego montażu. Gwint M12 x 1 oraz rozmiar klucza SW13 ułatwiają instalację i zapewniają wysoką odporność mechaniczną połączenia. Produkt posiada dodatkowe zabezpieczenie przeciwwstrząsowe oraz zgodność z wymaganiami normy DIN EN 61076-2-101.
Stosowanie dodatkowych opasek kablowych oraz przestrzeganie minimalnych promieni gięcia znacznie wydłuża żywotność przewodu w ruchomych aplikacjach.
Podsumowanie – przewód M12 do wymagających zastosowań przemysłowych
Dzięki zastosowaniu złącza M12 8-pin z kablem PUR o długości 7,5 m oraz bogatej funkcjonalności produkt doskonale sprawdza się w profesjonalnych środowiskach automatyki. Solidna konstrukcja, wysoka klasa szczelności oraz zgodność z kluczowymi normami sprawiają, że rozwiązanie to idealnie nadaje się do nowoczesnych systemów sterowania i transmisji danych w przemyśle.
