Żeński proste
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 30 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 211 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 34,76 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

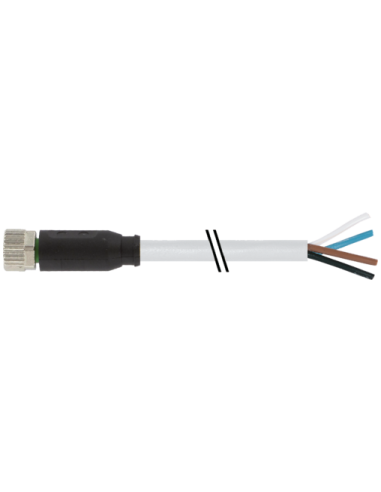

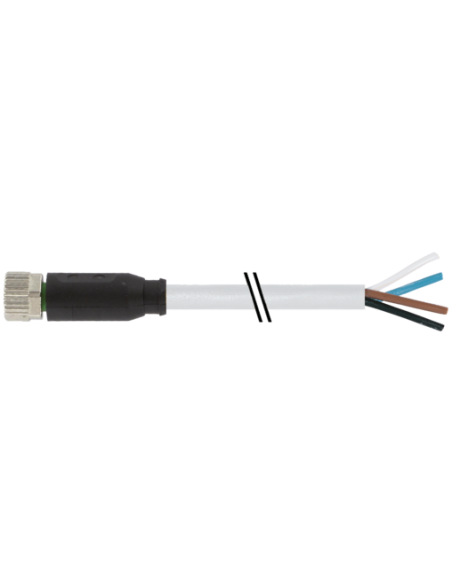

Konektor M8 żeński prosty z wolnym kablem 7000-08061-2113000 – niezawodne połączenia przemysłowe
Złącze M8 żeńskie proste z wolnym końcem kabla to uniwersalny element wykorzystywany w automatyce przemysłowej, systemach czujników, układach sterowania oraz wszędzie tam, gdzie wymagane są szybkie, niezawodne i szczelne połączenia sygnałowe. Produkt o długości kabla 30 m wyposażono w czteropinową końcówkę zgodną z normą DIN EN 61076-2-104 (M8) oraz pozłacane styki, gwarantujące wysoką jakość sygnału i odporność na korozję.
Zastosowania konektora M8 żeńskiego prostego
Konektor M8 żeński z wolnym kablem sprawdza się w instalacjach maszyn produkcyjnych, systemach automatyki budynkowej, w czujnikach przemysłowych, układach monitoringu oraz liniach przesyłowych sygnału. Dzięki uniwersalnej konstrukcji i wysokiemu stopniowi ochrony IP65/IP66K/IP67, konektor idealnie nadaje się również do pracy w trudnych warunkach przemysłowych – w miejscach narażonych na wilgoć, kurz, oleje czy agresywne media chemiczne.
- Automatyka przemysłowa – czujniki, elementy wykonawcze, systemy sterujące
- Przemysł spożywczy, chemiczny i maszynowy
- Systemy transportowe i linie produkcyjne
- Aplikacje w warunkach zewnętrznych – wysoka odporność na czynniki środowiskowe
Najważniejsze cechy i zalety złącza M8 z kablem
Konektor M8 z wolnym końcem przewodu wyróżnia się prostą i szybką instalacją (gwint M8 x 1), możliwością bezproblemowego podłączenia do wielu aplikacji oraz wysoką ochroną przed warunkami zewnętrznymi. Obudowa ze specjalnego tworzywa PUR charakteryzuje się zwiększoną odpornością na chemikalia oraz oleje, co sprawia, że rozwiązanie jest długotrwałe i bezawaryjne.
- Długość kabla 30 m pozwala na elastyczność w montażu i prowadzeniu instalacji w trudno dostępnych miejscach.
- 4 żyły skręcone – zapewniają stabilność przesyłu sygnału.
- Izolacja bezhalogenowa, wolna od kadmu, ołowiu, FCKW i silikonu – bezpieczeństwo środowiskowe.
- Zakres temperatur pracy: -25°C do +85°C dla złącza; -30°C do +80°C dla kabla.
- Wytrzymałość mechaniczna i łatwość montażu dzięki radełkowanej nakrętce oraz odpornej na uszkodzenia konstrukcji.
- Zabezpieczenie przeciwwstrząsowe podnosi bezpieczeństwo pracy w środowisku o dużych drganiach.
Budowa oraz schemat elektryczny M8 żeński prosty
Poniżej przedstawiono rozmieszczenie pinów oraz odpowiadające im kolory przewodów:
- 1 – BN (brązowy)
- 2 – WH (biały)
- 3 – BU (niebieski)
- 4 – BK (czarny)
Tego typu standard kodowania i okablowania ułatwia integrację z większością urządzeń automatyki oraz czujników dostępnych na rynku.
