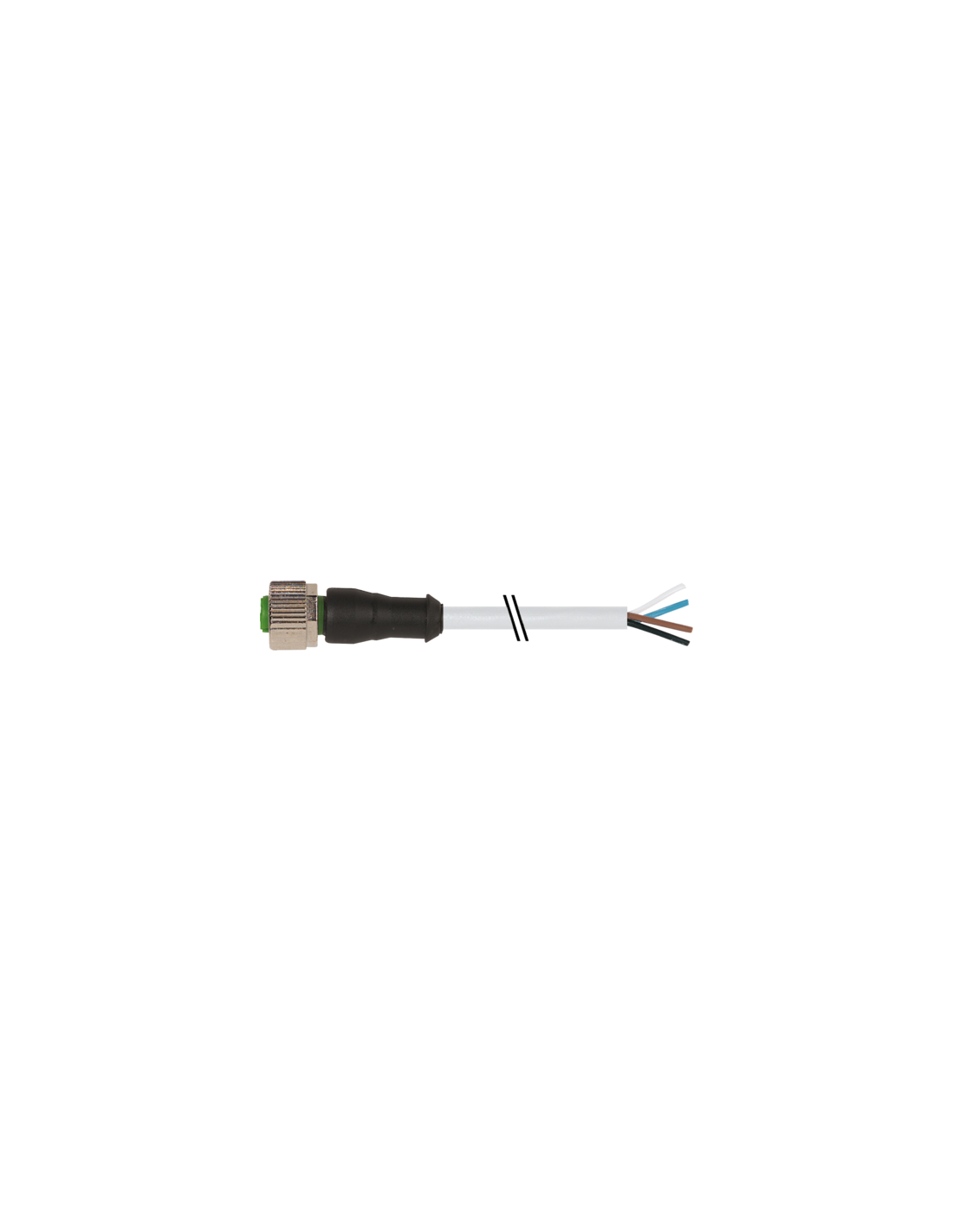

Żeński proste
M12, 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 214 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

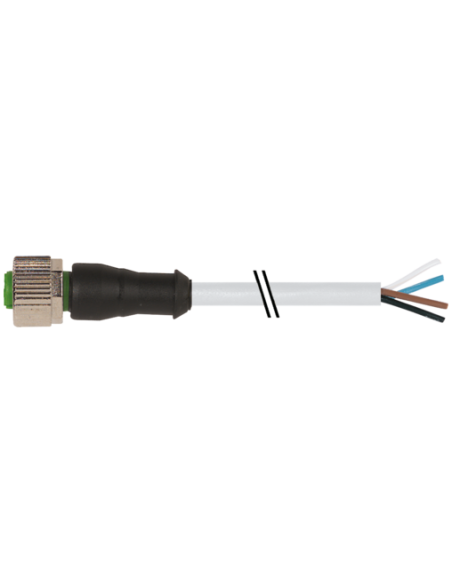

Konektor M12 żeński prosty z wolnym końcem kabla – 7000-12221-2140500
Konektor M12 żeński prosty z kablem 5 m to wysokiej jakości komponent przeznaczony do przemysłowych aplikacji automatyki i systemów sterowania. Produkt charakteryzuje się niezawodnością, odpornością na czynniki środowiskowe oraz uniwersalnością zastosowań w wielu gałęziach przemysłu.
Zastosowanie konektora M12 z kablem
Złącze M12 4-pinowe znajduje szerokie zastosowanie w systemach automatyki przemysłowej, budowie maszyn, urządzeniach pomiarowych oraz w układach czujników i aktuatorów. Uniwersalność produktu pozwala na jego wykorzystanie zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów.
- Integracja z systemami czujników i siłowników
- Połączenie elementów sieci przemysłowych
- Wykorzystanie w maszynach produkcyjnych i liniach montażowych
- Możliwość pracy w warunkach o podwyższonej wilgotności i zapyleniu
Budowa i kluczowe zalety złącza M12 4-pin
Konstrukcja złącza oparta jest na wysokiej klasy materiałach: obudowa wykonana z tworzywa sztucznego oraz powłoka styków pozłacana gwarantująca niską rezystancję kontaktu. Kabel o długości 5 metrów z wolnym końcem pozwala wygodnie dopasować długość przewodu do potrzeb instalacji.
- Stopień ochrony IP65, IP66K i IP67 – szczelność zapewniająca odporność na pył, wodę oraz wysoką wilgotność
- Maksymalne napięcie robocze 250 V AC/DC – przystosowanie do pracy w szerokim zakresie zastosowań elektrycznych
- Kodowanie A – kompatybilność z szeroką gamą urządzeń
- Materiał przewodu PVC/PUR – wysoka odporność mechaniczna i chemiczna
- Zabezpieczenie przeciwwstrząsowe – idealny do pracy w miejscach o zwiększonych drganiach
- Pozłacane styki – zwiększona żywotność i lepsza jakość transmisji sygnału
Typowe zastosowania konektora M12 z wolnym końcem
Konektor M12 o takim wykonaniu stosowany jest m.in. w:
- Automatyce przemysłowej
- Robotyce
- Liniach produkcyjnych
- Systemach monitoringu i kontroli dostępu
- Przemysłowych instalacjach elektrycznych i sygnałowych
Zalety stosowania konektora M12 4-pin
Konektor M12 4-pin z kablem 5 m pozwala na:
- Szybkie i pewne połączenie urządzeń bez użycia narzędzi specjalistycznych
- Elastyczność instalacji – możliwość dowolnego prowadzenia przewodu i wykorzystywania wolnych końców
- Wysoką trwałość połączenia oraz odporność na czynniki zewnętrzne i mechaniczne
Schematy i oznaczenia przewodów konektora M12
Poniżej przedstawiono typowe oznaczenia żył w przewodzie oraz schemat wyprowadzeń styków, umożliwiający sprawną i bezpieczną instalację:
- Pin 1: brązowy (BN)
- Pin 2: biały (WH)
- Pin 3: niebieski (BU)
- Pin 4: czarny (BK)
Konektor M12 4-pin z kablem – trwałość i niezawodność
Produkt spełnia wymogi norm DIN EN 61076-2-101 (M12), zapewniając zgodność z europejskimi standardami przemysłowymi. Odporność na temperatury od –25°C do +85°C dla złącza oraz od –30°C do +80°C dla przewodu umożliwia bezpieczną pracę zarówno w halach produkcyjnych, jak i w mniej sprzyjających warunkach środowiskowych.
Wybór konektora M12 z prostym wyprowadzeniem przewodu pozwala na niezawodną pracę systemów automatyki, oferując elastyczność i długowieczność nawet w wymagających aplikacjach przemysłowych.
