Żeński proste
M12, 4-piny

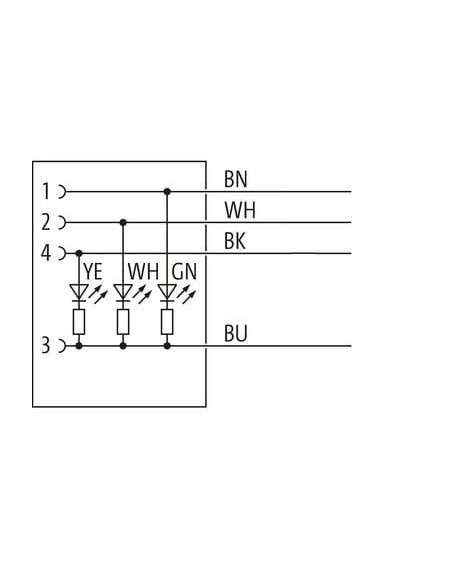

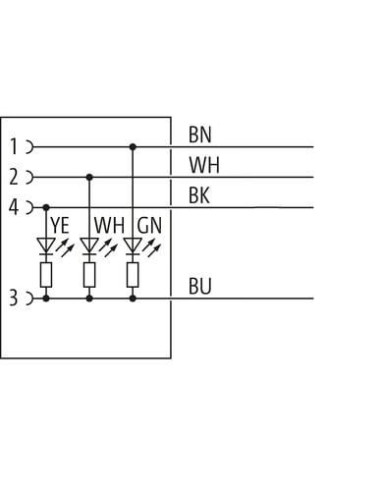

3× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 żeński prosty z LED – z wolnym końcem przewodu, 4 piny, PUR, 10 m – 7000-12231-6341000
Konektor M12 żeński prosty z LED to uniwersalne i niezawodne rozwiązanie łączeniowe, przeznaczone do wymagających aplikacji przemysłowych. Wyposażony w 4 pozłacane piny oraz wskaźniki LED stanu, konektor umożliwia szybkie i precyzyjne połączenie urządzeń automatyki przemysłowej, czujników oraz innych systemów kontroli procesów. Końcówka przewodu jest wolna, co pozwala na elastyczne dopasowanie długości lub zakończeń do specyficznych zastosowań.
Przemysłowe zastosowanie – Automatyka, Robotyka, Maszyny produkcyjne
Konektor M12 sprawdza się w środowiskach o podwyższonym stopniu zapylenia, wilgotności oraz narażonych na działanie olejów i chemikaliów. Dzięki klasie szczelności IP65 / IP66K / IP67 gwarantuje niezawodność działania zarówno w aplikacjach stacjonarnych, jak i ruchomych na liniach produkcyjnych, w maszynach pakujących, systemach transportu wewnętrznego oraz robotyce przemysłowej. Możliwość montażu przy pomocy śruby pozwala na stabilne i trwałe połączenie.
Najważniejsze cechy i zalety konektora M12 z LED
- 4-pinowy żeński konektor M12 z kodowaniem A do uniwersalnych zastosowań sygnałowych i zasilających
- Wskaźniki w postaci trzech diod LED (biała, zielona, żółta) – szybka diagnostyka stanu sygnału
- Przewód o długości 10 m – zapewnia szeroki zakres możliwości instalacyjnych
- Materiał obudowy: odporne na chemikalia i oleje tworzywo sztuczne (PUR, PP, pozłacane styki)
- Szczelność: IP65, IP66K, IP67 – doskonała ochrona przed wodą, pyłem i uszkodzeniami mechanicznymi
- Bardzo elastyczny przewód – odporny na ścieranie, zginanie (do 10 mln cykli) i promieniowanie UV
- Napięcie robocze DC: 18–30 V, obciążalność prądowa do 4 A na styk
- Bezpieczeństwo użytkowania – zgodność z normą DIN EN 61076-2-101
Budowa i przeznaczenie konektora M12 4-pin
Konektor posiada niklowaną nakrętkę mocującą oraz odporną na udary blokadę z odlewu cynkowego. Przewód o odpowiedniej twardości i średnicy (4,5 mm) gwarantuje wysoką trwałość, nawet przy intensywnym użytkowaniu przemysłowym (linie przemysłowe, systemy logistyczne, stanowiska zrobotyzowane). Przemyślana konstrukcja ułatwia instalację i zapewnia ochronę przed przypadkowym odpięciem oraz wibracjami.
Typowe zastosowania konektora M12 żeńskiego prostego
- Połączenia czujników, enkoderów, urządzeń pomiarowych w aplikacjach automatyki przemysłowej
- Wykorzystanie w sterownikach PLC, szafach sterowniczych, rozdzielniach przemysłowych
- Zastosowania w branży spożywczej, logistycznej, farmaceutycznej oraz w laboratoriach
- Podłączenia do maszyn produkcyjnych oraz systemów transportowych
- Integracja z urządzeniami wymagającymi sygnalizacji statusu za pomocą diod LED
Bezpieczeństwo, odporność i łatwość montażu
Konektor M12 z wolnym końcem przewodu oferuje doskonałe zabezpieczenie antywibracyjne oraz odporność na środki chemiczne. Przewód wykonany z wysokiej jakości materiałów nie zawiera ołowiu, kadmu, FCKW, halogenów ani silikonu, co czyni go bezpiecznym dla środowiska. Instalacja odbywa się poprzez włożenie i dokręcenie nakrętki (moment 0,6 Nm), a zalecane promienie gięcia zapewniają długą żywotność nawet przy częstych ruchach.
Podsumowanie – konektor M12 z LED i wolnym końcem przewodu 10 m
Konektor M12 żeński prosty z wolnym kablem 10 m stanowi idealny wybór dla wymagających środowisk przemysłowych. Funkcjonalność LED, wysoka odporność na warunki zewnętrzne oraz uniwersalne zastosowanie sprawiają, że jest to niezawodne rozwiązanie w szerokim zakresie aplikacji związanych z automatyką, produkcją i logistyką.
