Żeński kątowe
M12, 3-piny
ekranowany
Kodowanie A
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 317 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Stranding factor min. | 40 mm |
| Stranding factor max. | 40 mm |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 90 ± 3 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Konektor M12 żeński kątowy z wolnym końcem kabla – 7000-13241-3171000
Konektor M12 żeński kątowy o symbolu 7000-13241-3171000 to wytrzymały i niezawodny element dedykowany do profesjonalnych zastosowań w automatyce przemysłowej, systemach sterowania, robotyce oraz instalacjach maszynowych. Kątowa konstrukcja z wolnym końcem kabla umożliwia łatwą adaptację w trudnodostępnych miejscach, gdzie przestrzeń instalacyjna jest ograniczona. Złącze spełnia wymagania normy DIN EN 61076-2-101 (M12).
Zastosowanie konektora M12 z kątową głowicą i wolnym końcem kabla
Produkt doskonale sprawdza się w połączeniach sygnałowych oraz zasilających w szerokim zakresie branż przemysłowych. Konektor M12 znajduje zastosowanie m.in. w:
- Automatyce przemysłowej – połączenia czujników i siłowników
- Systemach wizyjnych i sterowania
- Budowie maszyn i urządzeń
- Przemysłowych instalacjach rozproszonych I/O
- Robotyce oraz aplikacjach mobilnych
Wytrzymałość mechaniczna oraz odporność na drgania i trudne warunki przemysłowe zapewniają stabilną i bezawaryjną pracę przez długi czas.
Najważniejsze zalety konektora M12 żeńskiego kątowego
- Solidna i szczelna obudowa z tworzywa sztucznego odporna na chemikalia oraz oleje
- Bezpieczne kodowanie A gwarantujące pewność połączenia i ochronę przed błędnym podłączeniem
- Stopień ochrony IP65 / IP66K / IP67 idealny do wymagających warunków środowiskowych
- Ekranowany kabel – skuteczna ochrona przed zakłóceniami elektromagnetycznymi
- Wolny koniec kabla umożliwia elastyczne prowadzenie instalacji i bezpośrednie podłączanie do zacisków
- Możliwość modyfikacji długości kabla na indywidualne zamówienie
Konektor M12 zapewnia wysoką niezawodność i łatwość instalacji dzięki zastosowaniu intuicyjnego mocowania (włożone, przykręcone). Użyte materiały nie zawierają ołowiu, kadmu, FCKW ani silikonu, co sprawia, że produkt spełnia wysokie wymogi środowiskowe i bezpieczeństwa.
Parametry techniczne – bezpieczeństwo i trwałość
Konektor został zaprojektowany do pracy w szerokim zakresie warunków klimatycznych (temperatura pracy od -25°C do +85°C), a przewody mogą pracować w temperaturach od -40°C do +80°C (przy stałym ułożeniu). Kabel typu PUR/PVC o długości 10 m jest ekranowany, co zapewnia ochronę przesyłanych sygnałów przed zakłóceniami elektromagnetycznymi. Dzięki wysokiej elastyczności i odporności na zginanie, idealnie nadaje się do aplikacji w ruchu.

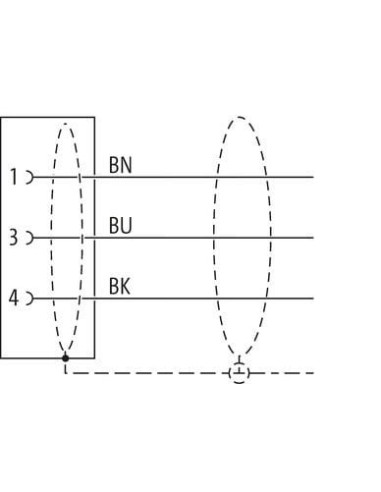

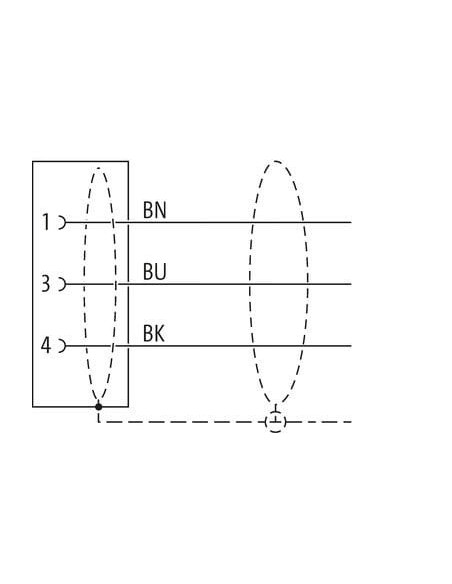

Konstrukcja i schemat połączeń konektora M12
Wersja żeńska, 3-pinowa umożliwia szybkie i bezpieczne podłączanie trzech przewodów (kolory: brązowy, niebieski, czarny), zgodnie z wyraźnym oznaczeniem styków. Kątowy układ z wyjściem przewodu skierowanym w bok pozwala na montaż w miejscach o ograniczonej przestrzeni. Złącze posiada metalowy, niklowany pierścień zabezpieczający oraz gwint mocujący M12 x 1.
Typowe zastosowania oraz możliwości rozbudowy
Dzięki swojej uniwersalności, odporności na typowe zagrożenia przemysłowe oraz łatwemu montażowi, prezentowany konektor M12 kątowy znajduje zastosowanie zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów sterowania. Zgodność z szeroko stosowanym standardem M12 zapewnia bezproblemową integrację z urządzeniami przemysłowymi różnych producentów.
Dodatkowe długości kabli oraz inne warianty konfiguracyjne dostępne są na zamówienie.
