Dostępny
Żeński proste
M8, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 641 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 50,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

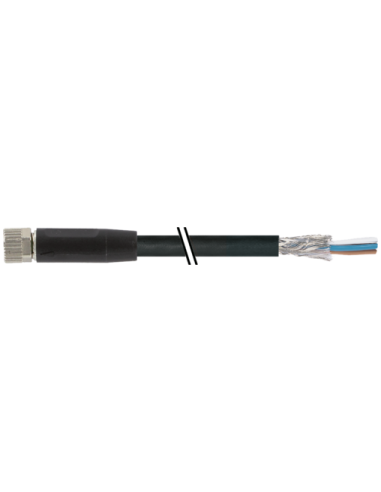

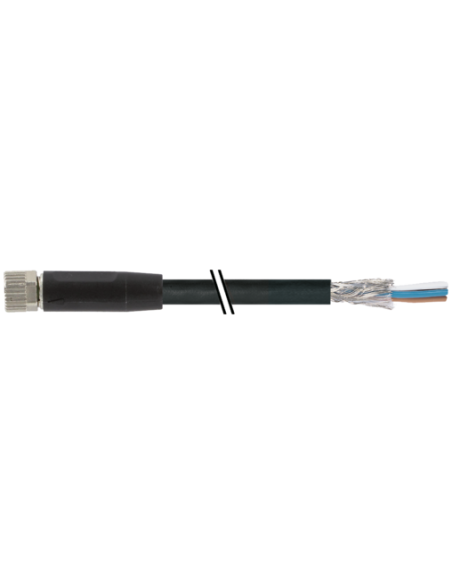

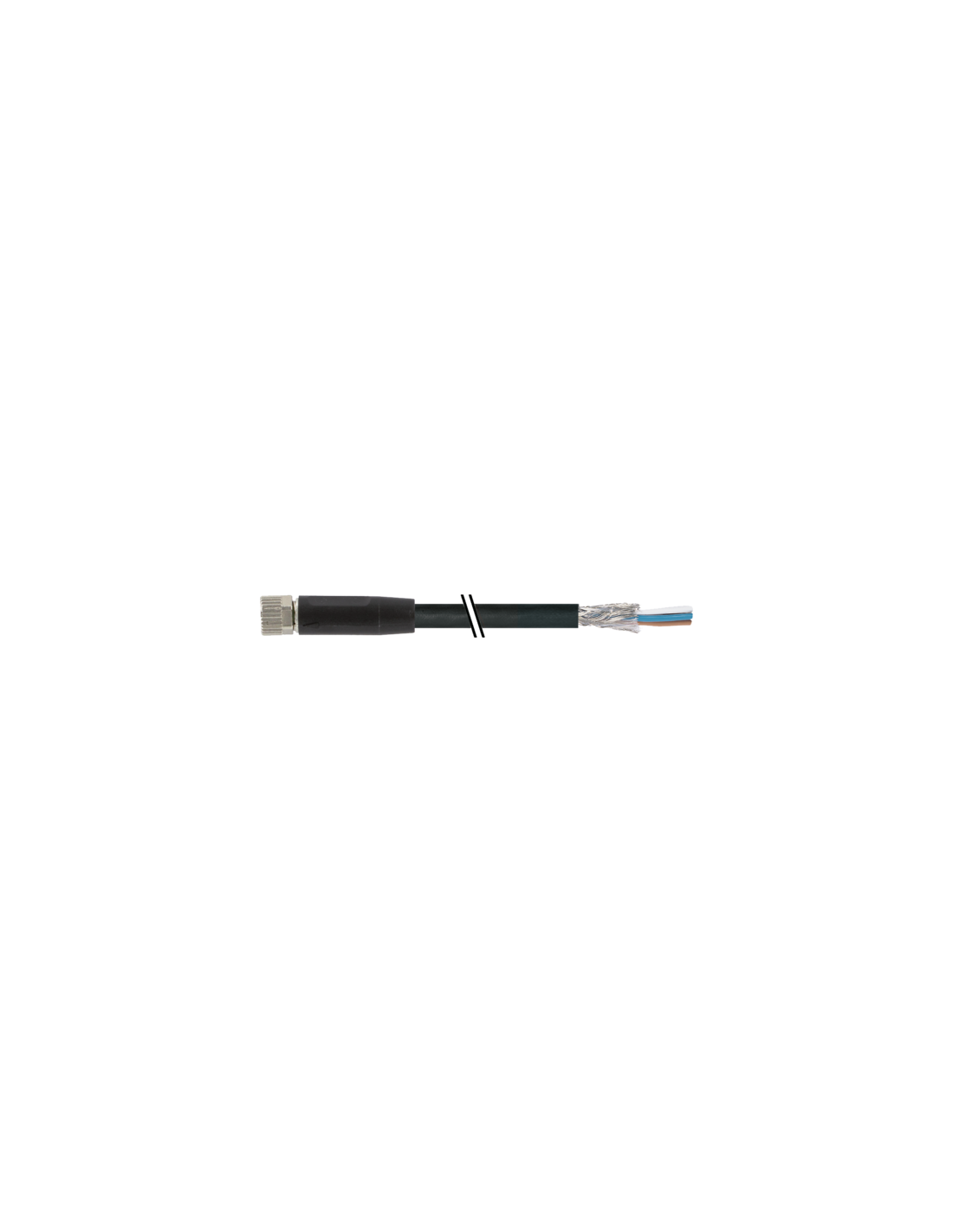

Konektor M8 żeński 4-pinowy prosty z kablem 10 m 7000-08761-6411000 – Złącze przemysłowe wysokiej jakości
Konektor M8 żeński 0°, 4-piny, ekranowany, z wolnym końcem kabla to profesjonalny element przeznaczony do zastosowań przemysłowych, w których niezawodność i bezpieczeństwo połączeń są kluczowe. Produkt o numerze 7000-08761-6411000 zapewnia stabilność sygnału i odporność na zakłócenia elektromagnetyczne, dzięki solidnemu ekranowaniu oraz pozłacanym styków.
Możliwości zastosowań – Automatyka przemysłowa, robotyka, czujniki
Konektor M8 jest szeroko stosowany w automatyce przemysłowej, przy łączeniu czujników, siłowników oraz w systemach sterowania maszyn. Wytrzymałość mechaniczna oraz wysoka szczelność, potwierdzona klasami ochrony IP65, IP66K, IP67, umożliwiają bezproblemową pracę w ciężkich warunkach przemysłowych, także w środowiskach narażonych na wilgoć, pył i oleje.
- Łatwa integracja w szafach sterowniczych oraz maszynach
- Odporność na wibracje i wstrząsy – ochrona przed rozłączaniem
- Dedykowany do łączenia sensorów, siłowników, urządzeń pomiarowych
- Stosowany również w systemach transportowych i liniach produkcyjnych
Zalety konstrukcyjne – Trwałość, odporność na uszkodzenia, stabilna transmisja
Solidna obudowa z tworzywa sztucznego zapewnia wysoką odporność na działanie środków chemicznych oraz olejów przemysłowych. Wykonanie ekranowania z użyciem oplotu miedzianego gwarantuje doskonałą ochronę przed zakłóceniami elektromagnetycznymi, co jest niezbędne w złożonych układach automatyki.
- Wysoka trwałość dzięki zastosowaniu materiałów bezhalogenowych, wolnych od ołowiu i kadmu
- Wytrzymała powłoka cynkowa, niklowana blokada, pozłacane styki miedziane
- Kabel PUR o długości 10 m – odporny na ścieranie, elastyczny i trudno palny
- Możliwość pracy w szerokim zakresie temperatur: od -25°C do +85°C
- Kodowanie typu A – uniwersalność podłączeń
Parametry i bezpieczeństwo stosowania – Szczelność, zgodność z normami
Złącze spełnia normę DIN EN 61076-2-114 (M8) oraz wiele rygorystycznych norm odporności chemicznej, ogniowej i mechanicznej (m.in. UV, odporność na oleje, paliwa, płomienie – zgodnie z IEC 60332-2-2, UL 1581 FT2, DIN EN 60811-404). Stopień ochrony IP65, IP66K, IP67 gwarantuje bezpieczne użytkowanie nawet w trudnym środowisku.
- Kompaktowa budowa – zaledwie 32,5 mm długości i 10 mm średnicy
- Bezpieczny moment dokręcania 0,4 Nm, blokada przeciwwstrząsowa
- Brak diody LED – bez zbędnych elementów podatnych na uszkodzenia
- Łatwe podłączanie przewodów dzięki czytelnej numeracji pinów (rysunki dostępne w galerii produktu)
Maksymalna elastyczność konfiguracji
Konektor umożliwia szybkie i pewne zakończenie instalacji elektrycznych zarówno na liniach produkcyjnych, jak i przy podłączaniu czujników czy elementów wykonawczych. Wysoka liczba cykli zginania i odporność na ścieranie czynią go niezastąpionym w dynamicznych systemach, takich jak szyny przesuwne, ruchome stoły robocze czy roboty przemysłowe.
- Możliwość użycia w aplikacjach wymagających dużej liczby cykli zginania
- Spełnia rygorystyczne wymagania dla elastycznych przewodów do torów C-track
- Bardzo dobra przewodność dzięki żyłom z czystej miedzi (0,34 mm²)
Podsumowanie – Konektor M8 żeński, 0°, ekranowany, 4-piny z kablem 10 m
Konektor M8 7000-08761-6411000 to solidne, niezawodne rozwiązanie do zastosowań wszędzie tam, gdzie istotne są bezpieczeństwo, trwałość, odporność na warunki środowiskowe oraz stabilność połączenia. Przeznaczony do profesjonalnych sieci przemysłowych, automatyki oraz środowisk wymagających najwyższych parametrów wytrzymałościowych i elektrycznych.
