Żeński proste
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
⚠ NOTYFIKACJA ⚠
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
PRODUCT WILL BE DISCONTINUED BY SEP. 2023. PLEASE HAVE A LOOK AT THE ALTERNATIVE PRODUCTS.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 324 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , biały, niebieski, czarny |
Mechanical data | Cable
| Materiał płaszcz | PVC |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Conductor crosssection (wire) | 0,34 mm² |
Electrical data | Cable
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

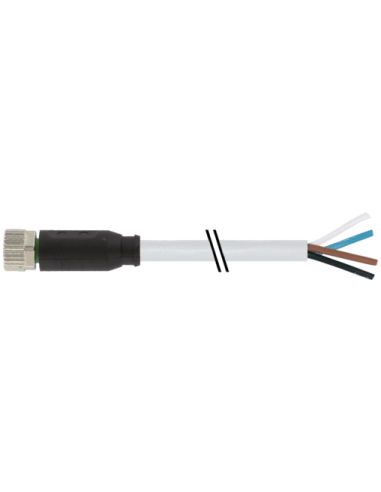

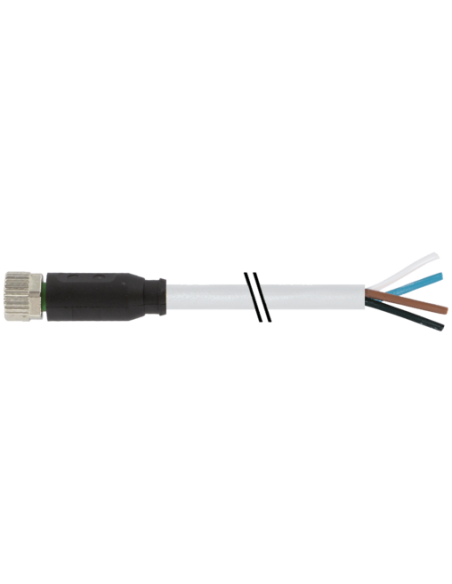

Konektor M8 4-pin z przewodem 10 m – niezawodne połączenie do automatyki
Konektor M8 7000-08061-3241000 to wysokiej jakości złącze żeńskie proste z przewodem o długości 10 metrów, przeznaczone do zastosowań w automatyce przemysłowej, maszynowej oraz systemach sterowania. Wyposażony w cztery pozłacane styki oraz kodowanie typu A, gwarantuje bezpieczne i trwałe połączenie sygnałowe i zasilające w wymagających aplikacjach przemysłowych.
Zastosowania konektora M8 – automatyka przemysłowa, czujniki, siłowniki
Typowe zastosowania konektora M8 obejmują podłączanie czujników, siłowników, urządzeń wykonawczych i modułów I/O. Dzięki wysokim stopniom ochrony IP65, IP66K oraz IP67 złącze sprawdzi się w trudnych warunkach przemysłowych, gdzie występuje zapylenie, wilgoć lub kontakt z olejami i chemikaliami.
- Systemy automatyki i linie produkcyjne
- Maszyny pakujące, sortujące i montażowe
- Podłączanie czujników pozycji, indukcyjnych i optycznych
- Połączenia w rozdzielnicach sterowniczych i szafach sterujących
- Instalacje wymagające elastyczności w konfiguracji okablowania
Budowa i zalety złącza M8 4-pin proste z kablem PVC
Złącze wyróżnia się kompaktowymi wymiarami – średnica gwintu M8 x 1, długość tylko 32,5 mm oraz niewielka średnica przewodu (5 mm), co ułatwia montaż nawet w ograniczonych przestrzeniach. Korpus wykonany z tworzywa sztucznego oraz niklowane elementy zapewniają wysoką odporność mechaniczną i chemiczną.
- Przewód 4-żyłowy o kolorystyce: brązowy (BN), biały (WH), niebieski (BU), czarny (BK)
- Izolacja i płaszcz wykonane z PVC odpornego na płomienie i oleje
- Krótka długość cięcia (20 mm) ułatwia przygotowanie do montażu
- Zacisk radełkowany zwiększa komfort i niezawodność połączenia
Bezpieczeństwo i wytrzymałość w trudnych warunkach
Konektor M8 4-pin z kablem 10 m spełnia wymagania norm DIN EN 61076-2-104 oraz posiada wysoką odporność na przepięcia (1,5 kV) i poziom zanieczyszczenia 3. Temperatura pracy przewodu wynosi od -30°C do +80°C (przewód stały) oraz od -10°C do +80°C (w ruchu), co czyni produkt uniwersalnym rozwiązaniem do pracy na hali produkcyjnej, w magazynach i laboratoriach.
- Odporność na płomienie: UL 1581, IEC 60332-2-2
- Odporność na oleje, chemikalia i benzynę – idealny do aplikacji przemysłowych
- Prąd roboczy: do 4 A na styk
- Napięcie robocze: AC max. 50 V, DC max. 60 V
Wskazówki montażowe i uwagi eksploatacyjne
Podczas układania przewodów należy przestrzegać dopuszczalnych promieni gięcia (5x średnica dla stałego montażu, 10x średnica dla aplikacji ruchomych), aby zachować stopień ochrony IP. Zalecane jest stosowanie opasek zaciskowych w celu ochrony połączeń przed nadmiernym obciążeniem mechanicznym.
Konektor M8 z kablem 10 m doskonale sprawdzi się w nowoczesnych instalacjach przemysłowych, zapewniając trwałość, odporność na czynniki środowiskowe i łatwość montażu. Dzięki uniwersalnemu standardowi i pewności połączenia, jest wybierany przez integratorów oraz służby utrzymania ruchu w aplikacjach automatyki, maszyn i systemów sterowania.
