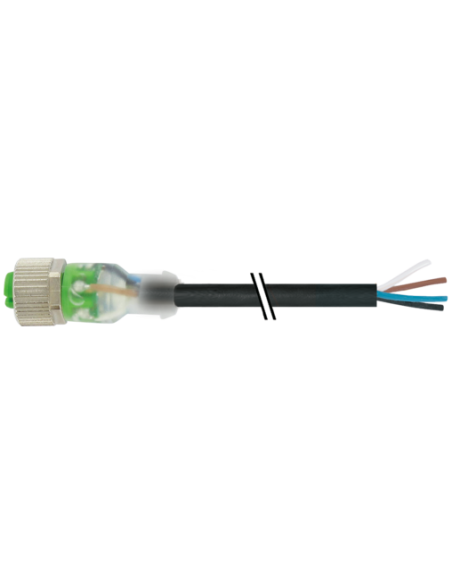

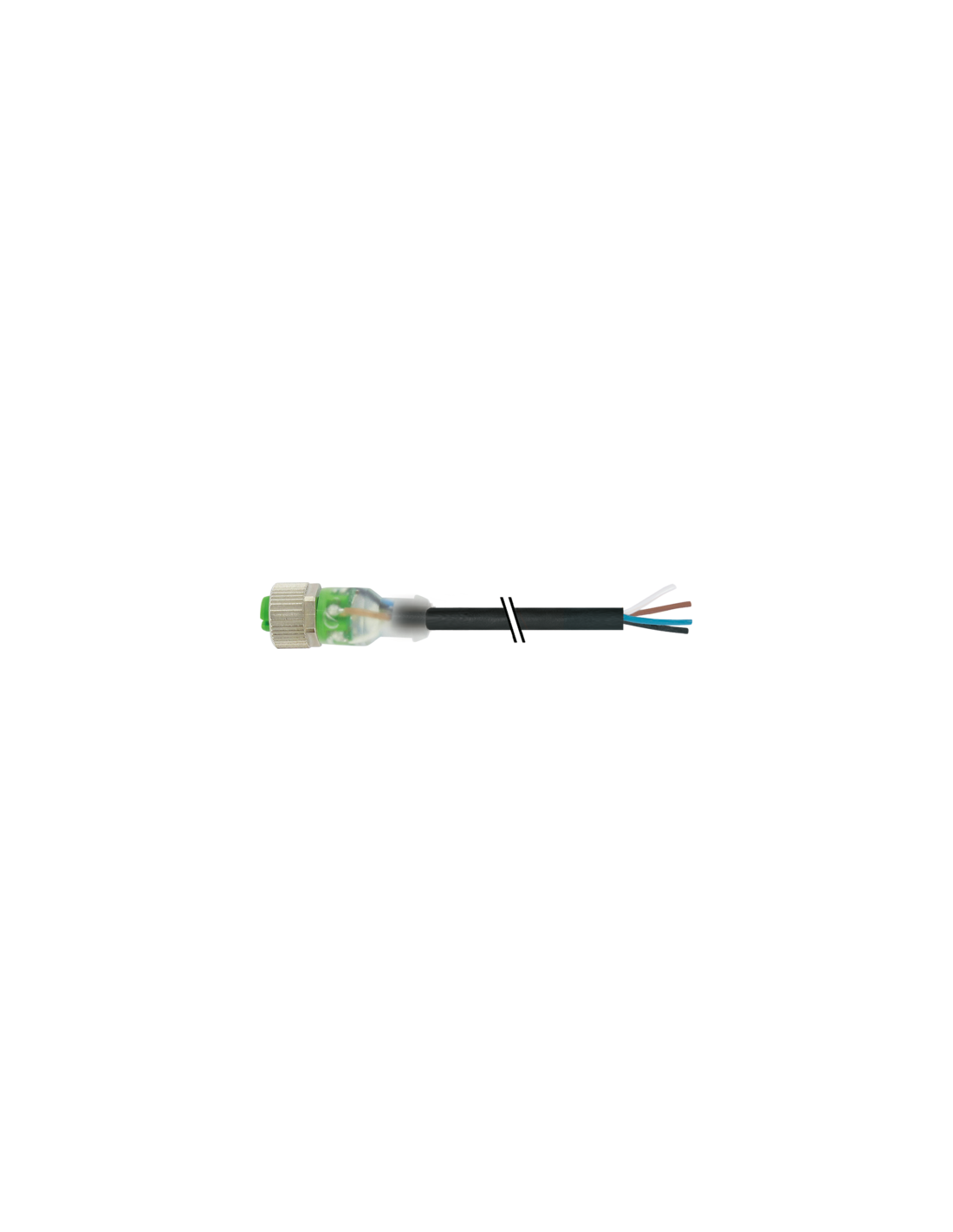

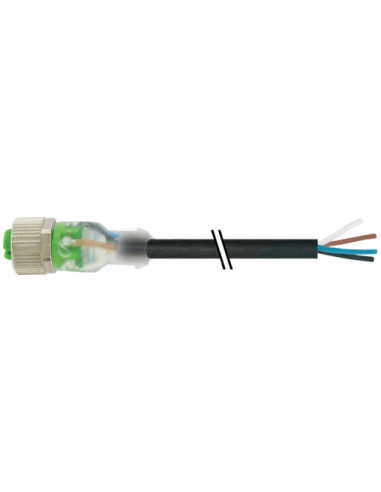

Żeński proste
M12, 4-piny
2× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

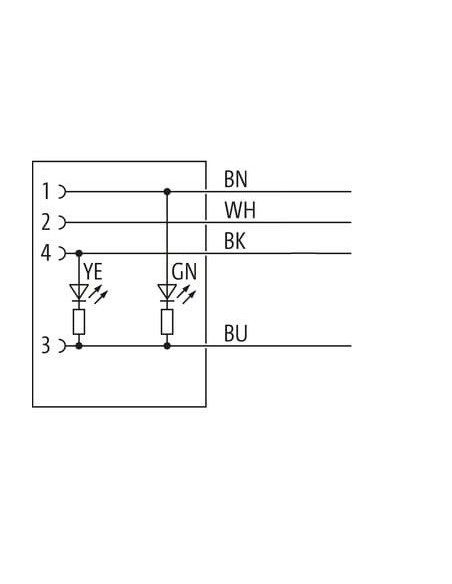

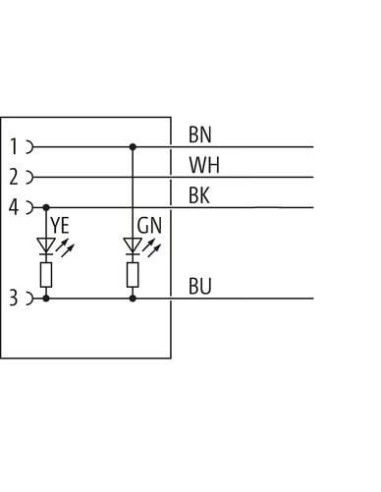

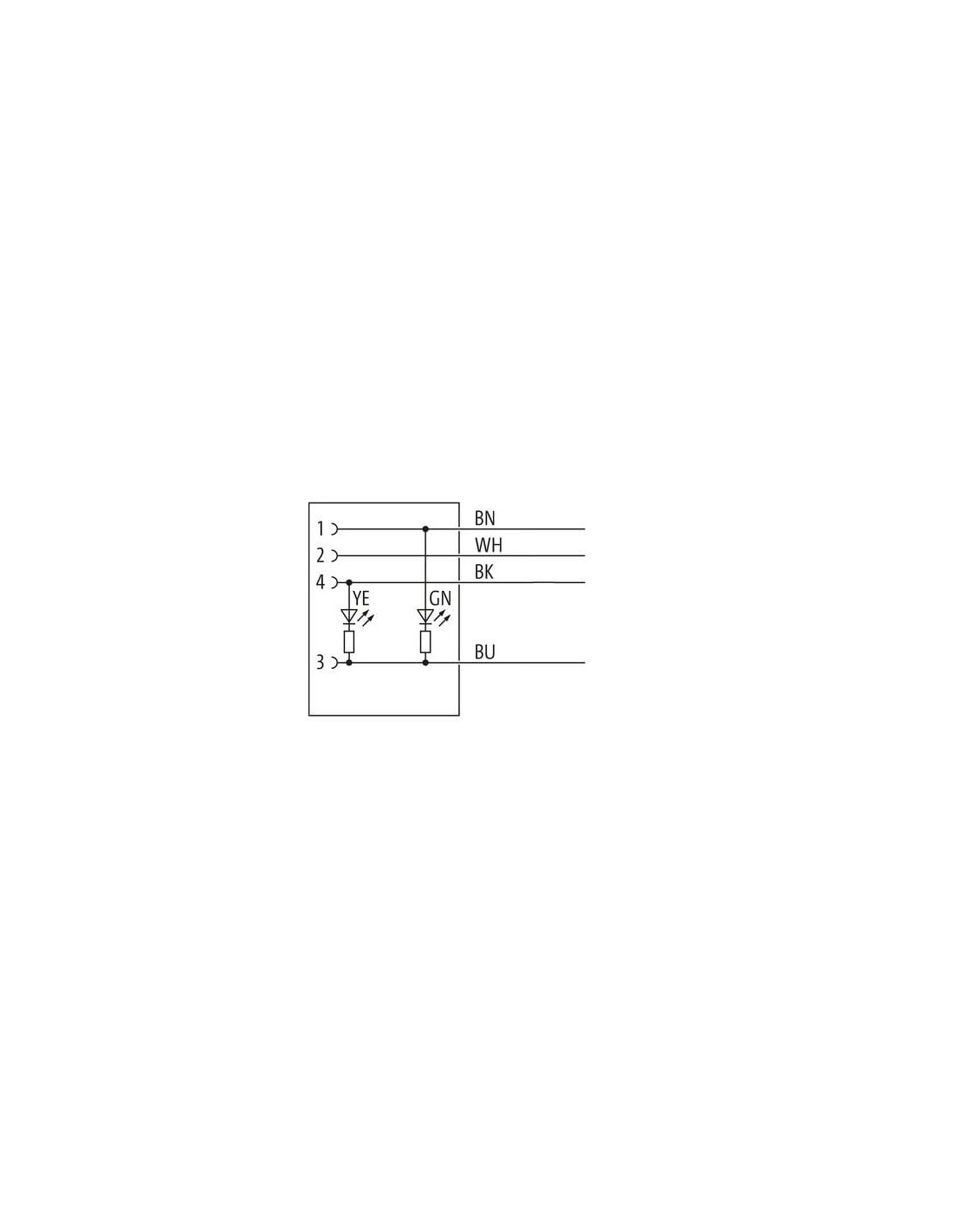

| wire arrangement | , czarny, niebieski, biały |
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
M12 z diodą LED i kablem o długości 7,5 m, kod produktu: 7000-12291-6340750, to wysokiej jakości rozwiązanie do zastosowań w przemyśle, w szczególności w automatyce, robotyce, maszynach oraz urządzeniach przemysłowych. Przewód z wtykiem M12, 4-pinowy, został wyposażony w czytelne diody sygnalizacyjne LED (PNP), co umożliwia jeszcze łatwiejsze monitorowanie stanu połączenia.
Złącze M12 LED 4-pin doskonale sprawdzi się w następujących obszarach:
Produkt jest odporny na drgania oraz wstrząsy, dzięki systemowi zabezpieczenia przeciwwstrząsowego. Jego konstrukcja umożliwia szybkie i pewne połączenie, nawet w najbardziej wymagających aplikacjach przemysłowych. Dwie zintegrowane diody LED pozwalają na natychmiastową kontrolę poprawności działania urządzenia czy linii, bez konieczności używania dodatkowych testerów.
Długi kabel 7,5 m pozwala na elastyczną aranżację instalacji zgodnie z wymaganiami aplikacji, ograniczając potrzebę stosowania dodatkowych przedłużaczy. Materiał PUR jest odporny na UV, ścieranie oraz szeroką gamę czynników chemicznych i olejów, co czyni przewód trwałym i niezawodnym, nawet przy intensywnej eksploatacji.
Złącze zgodne z DIN EN 61076-2-101 umożliwia stosowanie produktu w szerokiej gamie europejskich oraz międzynarodowych urządzeń i maszyn. Powłoka styku pokryta złotem gwarantuje niezawodność sygnału i chroni przed korozją. Zabezpieczenia IP65, IP66K oraz IP67 zapewniają odpowiednią ochronę w każdych warunkach środowiskowych, także zewnętrznych i w strefach o podwyższonym ryzyku zalania czy zabrudzenia.
Konstrukcja oparta na skrętce miedzianej klasy 6 zapewnia doskonałe parametry przewodzenia oraz giętkość kabla. Kabel cechuje się długą żywotnością (nawet do 10 milionów cykli gięcia w aplikacjach typu C-track) oraz szerokim zakresem temperatur pracy od -40°C do +85°C.
Produkt spełnia wymagania norm dotyczących odporności na ogień, promieniowanie UV oraz działanie czynników chemicznych, co potwierdzają odpowiednie certyfikaty jakości.
Produkt o kodzie 7000-12291-6340750 to niezawodna część systemów okablowania do automatyki, gwarantująca bezpieczną transmisję danych i zasilania, prostą instalację oraz długotrwałą eksploatację nawet w trudnych warunkach przemysłowych.
