Dostępny
Żeński proste
M8, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |

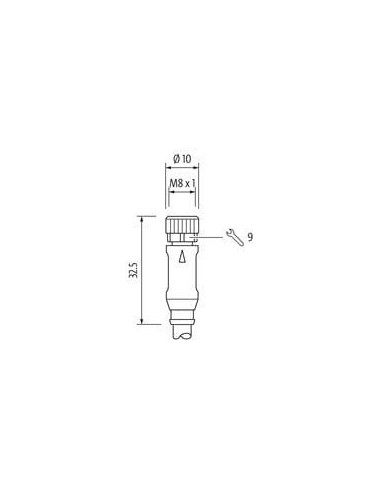

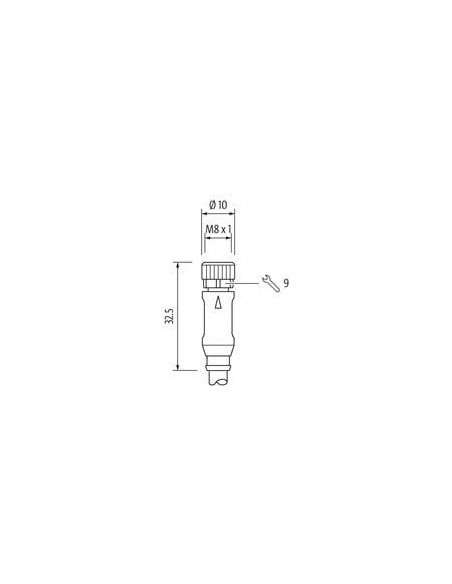

| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 241 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 50,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

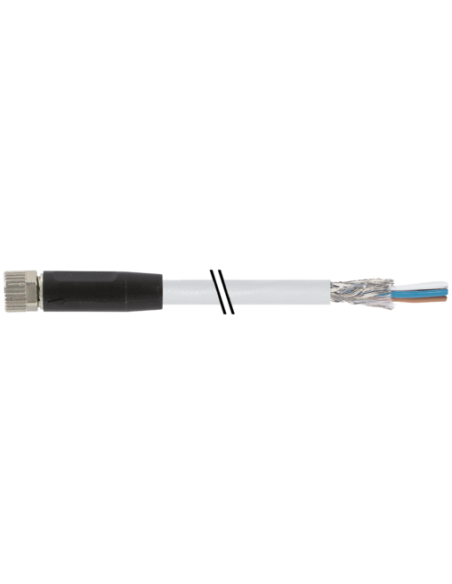

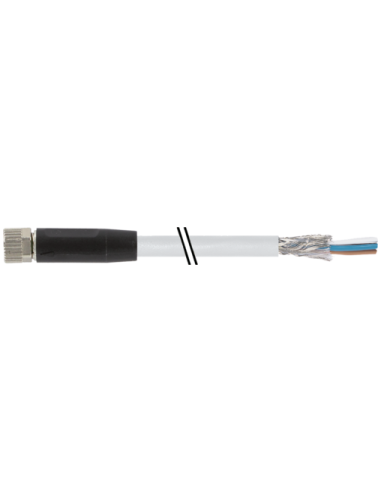

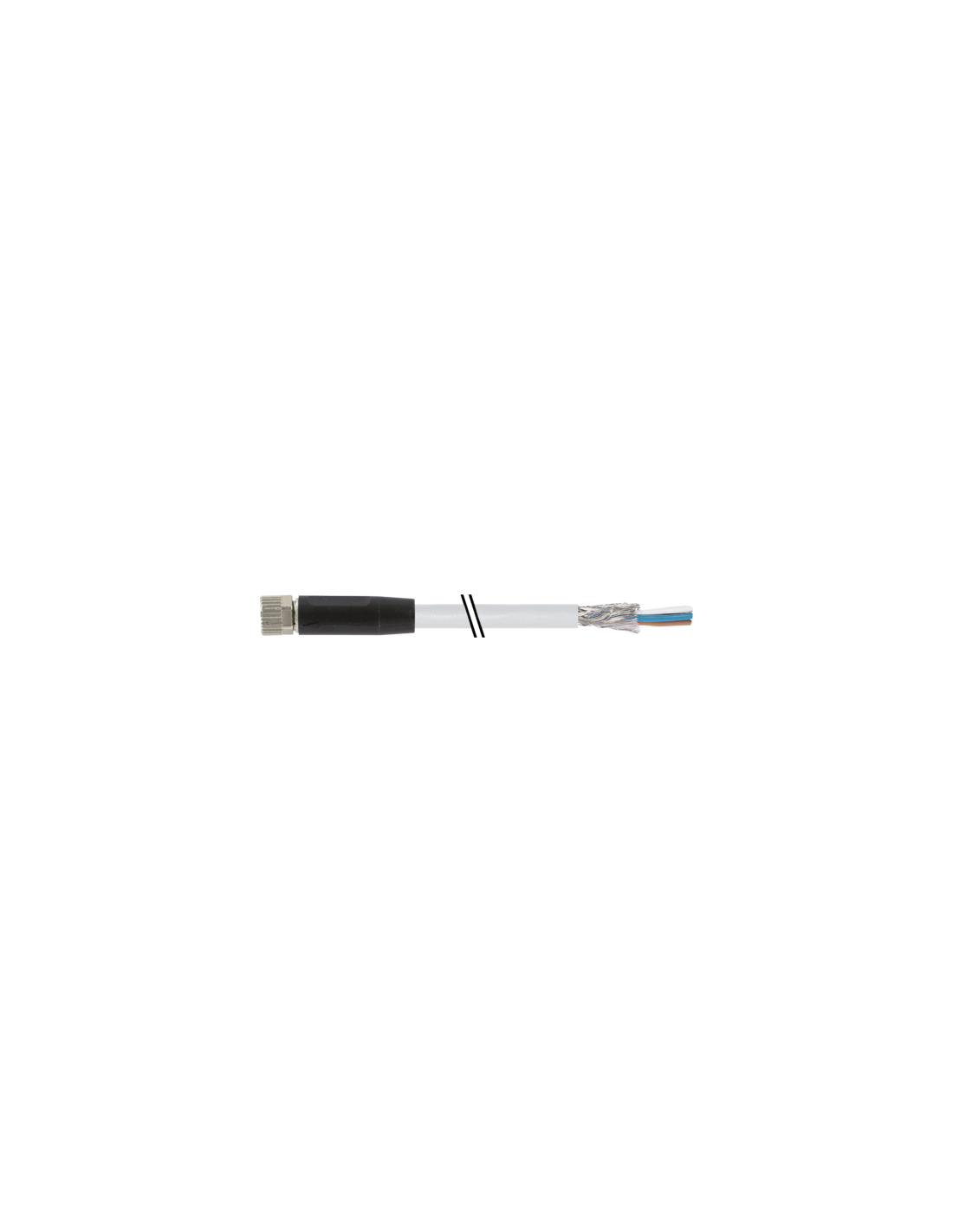

Złącze żeńskie M8 0° do kabla ekranowanego 7000-08761-2411500 – opis produktu
Złącze żeńskie M8 z kablem ekranowanym to uniwersalny komponent przeznaczony do przemysłowych i automatycznych systemów połączeniowych. Produkt o kodzie 7000-08761-2411500 wyróżnia się solidną konstrukcją oraz wysoką odpornością na czynniki zewnętrzne, co doskonale sprawdza się w wymagających aplikacjach automatyki przemysłowej, maszynowej oraz urządzeń sterujących.
Złącze żeńskie M8 – typowe zastosowania i funkcjonalność
Złącza M8 proste używane są powszechnie do podłączania czujników, elementów wykonawczych oraz innych urządzeń automatyki. Dzięki czterem pozłacanym pinom oraz ekranowanemu kablowi, złącze zapewnia niezawodne połączenie sygnałowe nawet w środowiskach o dużym poziomie zakłóceń elektromagnetycznych.
- Przemysł motoryzacyjny – połączenia elementów linii produkcyjnych, czujniki i zawory.
- Automatyka zakładowa – systemy sterowania, przekaźniki bezpieczeństwa, liczniki i enkodery.
- Robotyka – interfejsy komunikacyjne dla urządzeń ruchomych.
- Maszyny pakujące – przesyłanie sygnałów do modułów sterujących.
- Systemy transportowe – nadzór i kontrola przepływu materiału na liniach produkcyjnych.
Główne zalety złącza M8 z ekranowanym kablem
- Kompaktowa obudowa wykonana z wytrzymałego tworzywa PUR, zapewniająca odporność na chemikalia i oleje.
- Kabel ekranowany – skuteczna ochrona transmisji sygnałów przed zakłóceniami elektromagnetycznymi.
- Stopień ochrony IP65, IP66K, IP67 – sprawdzi się w trudnych warunkach przemysłowych, zapewniając pyło- i wodoszczelność.
- Długość kabla 15 m pozwala na uniwersalne zastosowanie w rozbudowanych systemach automatyki i sterowania.
- Trwałość mechaniczna oraz wygodny montaż – mocowanie śrubowe i zabezpieczenie przeciwwstrząsowe.
- Przewody 4-żyłowe skręcane, izolacja bezhalogenowa i bezołowiowa, zgodna z nowoczesnymi normami ekologicznymi.
Konstrukcja i bezpieczeństwo połączeń
Żeńskie złącze M8 posiada gwint M8 x 1, eliminujący ryzyko niepożądanych luzów podczas długotrwałego użytkowania. Pozłacane styki gwarantują niską rezystancję kontaktu oraz długą żywotność połączeń. Kabel zakończony jest wolnym końcem do dowolnej konfiguracji podłączenia.
Dodatkowym atutem jest wysoka odporność na drgania i wstrząsy – złącze można stosować w aplikacjach związanych z intensywnymi ruchami maszyn.
Budowa kabla ekranowanego M8
- 4 żyły skręcane, izolacja PP, w pełni ekologiczna (wolna od halogenów, kadmu, ołowiu czy FCKW).
- Oplot miedziany, ocynowany – skuteczność ekranowania 80%.
- Solidny płaszcz z PUR – odporność na ścieranie, środki chemiczne oraz promieniowanie UV.
- Odporność na zginanie – kabel przystosowany do ruchomych aplikacji.
- Obsługuje wysokie napięcia do 60V DC (praca ciągła) oraz do 4A na styk.
Montaż, trwałość i eksploatacja
Przewód o długości 15 metrów pozwala na łatwe podłączanie urządzeń znacznie oddalonych od szaf sterowniczych. Złącze jest zaprojektowane do montażu w standardzie DIN EN 61076-2-114. Wysoka odporność na temperaturę od -25°C do 85°C (przy pracy przewodu do 90°C), a także wytrzymałość na liczne cykle zginania i skręcania zapewniają niezawodność przez długie lata eksploatacji.
Złącze żeńskie M8 do kabla ekranowanego to sprawdzony wybór do zastosowań wymagających trwałego połączenia sygnałów w automatyce przemysłowej i maszynowej.
