Żeński proste

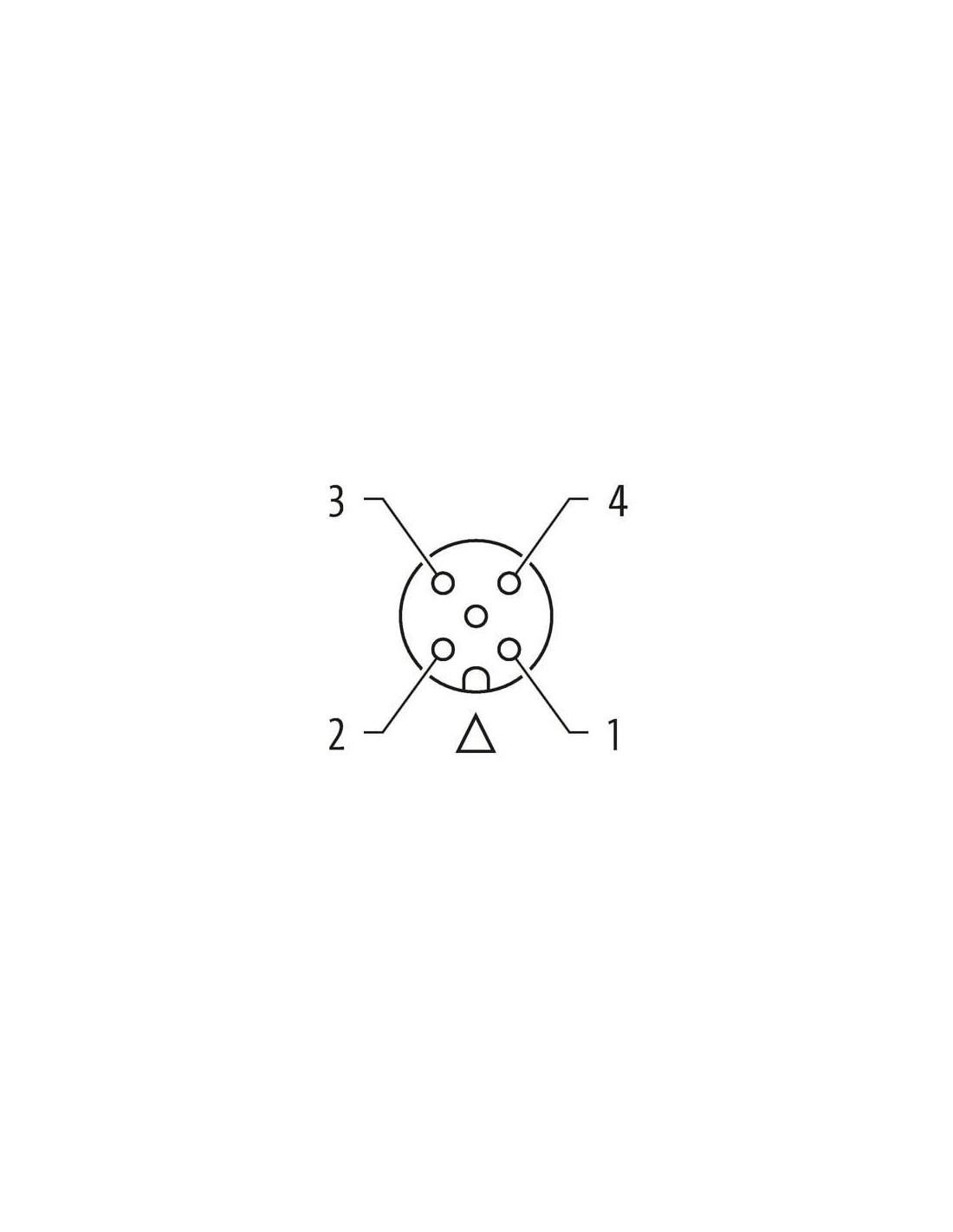

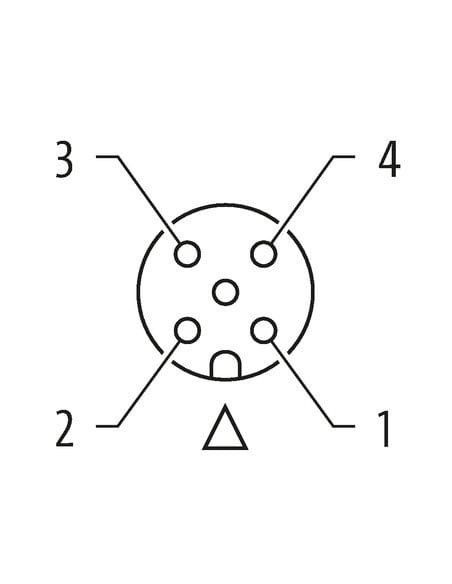

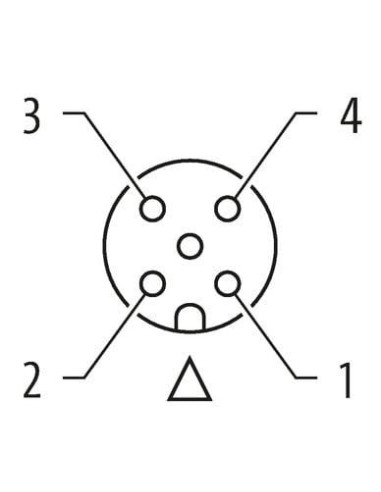

M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

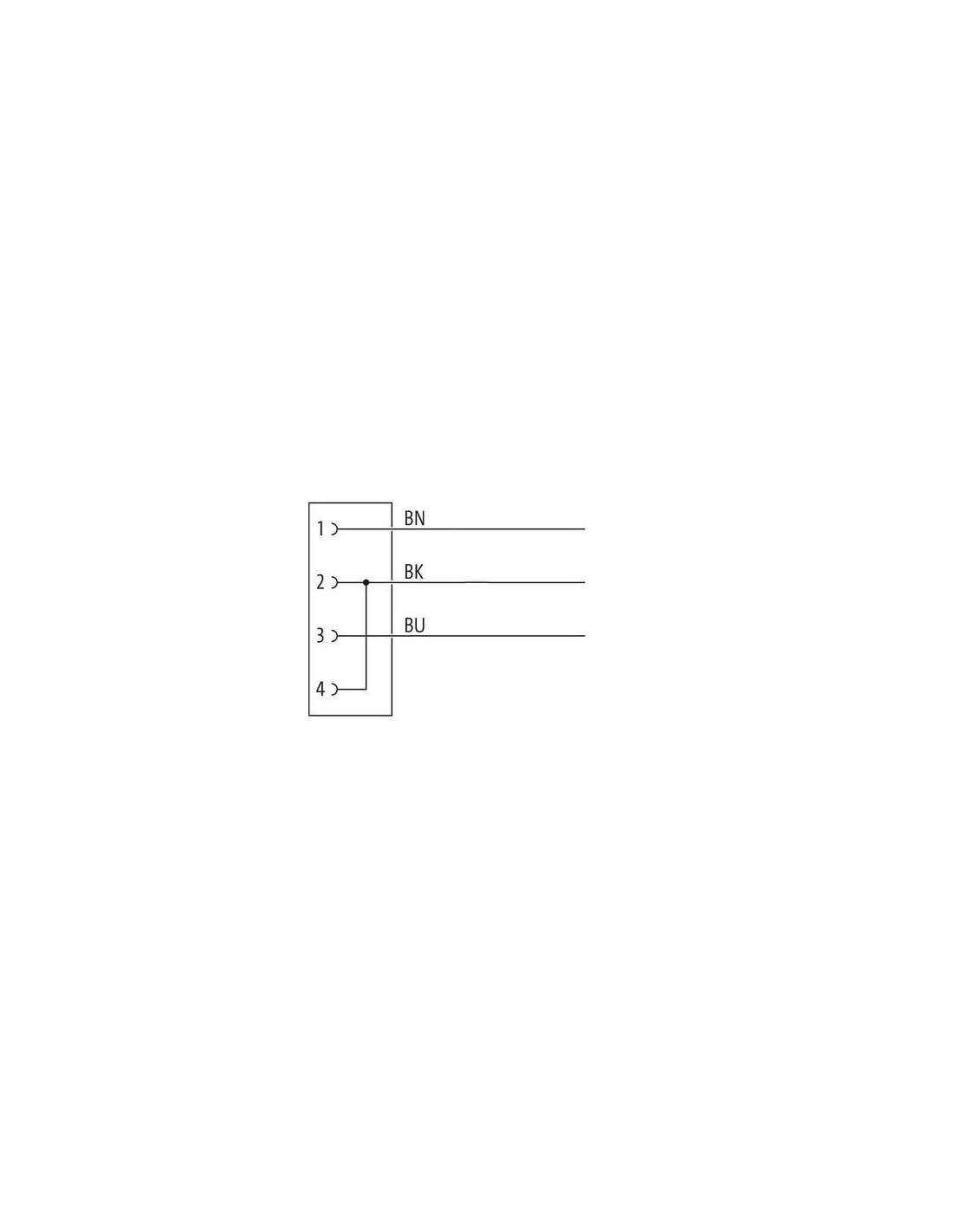

| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 613 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze M12 z kablem 10 m – 4-pinowe, żeńskie, kodowanie A
Złącze M12 z kablem o długości 10 metrów to niezawodne rozwiązanie dla szerokiego spektrum zastosowań przemysłowych, automatyki oraz instalacji maszynowych. Produkt o kodzie 7000-12161-6131000 zapewnia wysoką jakość połączenia oraz wytrzymałość eksploatacyjną nawet w trudnych warunkach środowiskowych.
Charakterystyka i zalety złącza M12 z kablem
- Konstrukcja żeńska – 4 piny, rozmiar M12, prosty typ przyłącza
- Kabel o długości 10 metrów pozwala na zastosowanie w rozległych instalacjach
- Kodowanie typu A zapewnia kompatybilność z popularnymi systemami przemysłowymi
- Stopień ochrony IP65, IP66K, IP67 – odporność na pył, zalanie oraz warunki wymagające częstego czyszczenia
- Obudowa wykonana z wytrzymałego tworzywa PUR – odporność na chemikalia, oleje oraz uszkodzenia mechaniczne
- Kabel z izolacją PVC o wysokiej elastyczności oraz odporności na promieniowanie UV, środki chemiczne i oleje
- Połączenia styków pozłacane – minimalizują straty sygnału i zwiększają niezawodność
- Możliwość pracy w szerokim zakresie temperatur od -25°C do +85°C (złącze) oraz do +80°C (kabel)
- Znakomita odporność na wstrząsy i wibracje dzięki zabezpieczeniu przeciwwstrząsowemu
Typowe zastosowania złącza M12 z kablem
Produkt idealnie sprawdza się w automatyce przemysłowej, liniach produkcyjnych, robotyce, systemach czujników, maszynach pakujących oraz instalacjach przemysłowych, które wymagają szybkich i niezawodnych połączeń elektrycznych. Złącze M12 z kablem często wykorzystywane jest w środowiskach wymagających podwyższonej odporności na wilgoć, pył oraz działanie środków chemicznych.
Możliwości i bezpieczeństwo podłączenia
- Łatwy montaż – poprzez włożenie oraz dokręcenie konektora
- Standardowy gwint M12 x 1, umożliwiający aplikację w popularnych panelach i obudowach
- Pozłacane styki gwarantują długą żywotność połączenia oraz odporność na korozję
- Odpowiedni do pracy pod napięciem do 250V AC/DC i natężeniem do 4A na styk
- Brak wbudowanego wskaźnika LED – rozwiązanie niezawodne w instalacjach wymagających prostych złącz
Opis struktury przewodu
Kabel 3-żyłowy o przekroju 0,34 mm², z 19-żyłową skrętką miedzianą klasy 5, zapewnia optymalne warunki przewodzenia sygnału i mocy. Osłona oraz izolacja są wolne od ołowiu, kadmu, FCKW i silikonów, co czyni je idealnymi do wymagających środowisk przemysłowych.
Podsumowanie – Złącze M12 z kablem 10 m
Złącze M12 z kablem 7000-12161-6131000 to kompleksowe rozwiązanie spełniające potrzeby przemysłu w zakresie trwałości, niezawodności i prostoty montażu. Wysokiej klasy materiały oraz staranne wykonanie zapewniają długotrwałą eksploatację nawet w trudnych warunkach pracy.
