Żeński kątowe
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 211 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 34,76 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

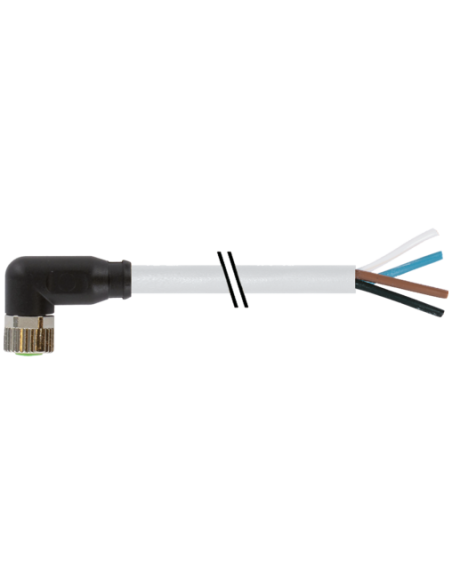

Konektor M8 żeński kątowy z wolnym końcem kabla – 4 piny, 1,5 m – 7000-08101-2110150
Konektor M8 żeński kątowy z wolnym końcem kabla to wysokiej jakości rozwiązanie do przemysłowych zastosowań automatyki, robotyki oraz instalacji maszynowych. Dzięki zwartej i trwałej budowie, produkt doskonale sprawdza się w miejscach wymagających niezawodnych połączeń elektrycznych w trudnych warunkach przemysłowych.
M8 żeński kątowy – wytrzymała i kompaktowa konstrukcja
Obudowa z tworzywa sztucznego zapewnia wysoką odporność chemiczną i olejową, a kątowy układ wyprowadzenia kabla ułatwia montaż w trudno dostępnych miejscach. Metalowe elementy blokujące i śrubowe zapewniają stabilne oraz bezpieczne połączenie, a stopień ochrony IP65, IP66K oraz IP67 pozwala na montaż w środowiskach o podwyższonej wilgotności, zapyleniu oraz przy obecności środków chemicznych.
Możliwości wykorzystania i typowe zastosowania konektora M8 kątowego
Produkt dedykowany jest do połączeń sygnałowych i zasilających w systemach automatyki, czujnikach, siłownikach, systemach przetwarzania sygnałów oraz urządzeniach elektromechanicznych. Niezastąpiony w instalacjach, gdzie niezbędne jest szybkie podłączenie urządzeń z zachowaniem wysokiej szczelności oraz odporności na drgania i wstrząsy.
- Automatyka przemysłowa (czujniki, siłowniki, panele operatorskie)
- Zastosowania maszynowe
- Robotyka i linie produkcyjne
- Przemysł spożywczy, chemiczny i farmaceutyczny
- Systemy transportowe i montażowe
Najważniejsze korzyści użytkowania konektora M8 żeńskiego z kablem
- Bardzo dobra odporność na warunki przemysłowe – stopień ochrony IP65/IP66K/IP67
- Kompaktowa, kątowa konstrukcja pozwalająca na montaż w ograniczonej przestrzeni
- Pozłacane styki zapewniające długotrwałą niezawodność połączenia elektrycznego
- Wytrzymały kabel o długości 1,5 m, elastyczna powłoka z PVC – łatwość układania i odporność mechaniczna
- Oznaczenie kolorystyczne przewodów ułatwiające szybkie podłączenie według schematu
- Zgodność z normą DIN EN 61076-2-104 (M8) – standardowe połączenia w aplikacjach przemysłowych
Konstrukcja i parametry techniczne – przewaga w codziennych zastosowaniach
Bardzo dobre parametry pracy – szeroki zakres temperatury od -25°C do 85°C, a także niska rezystancja przewodów (79 Ω/km) oraz odporność na oleje i płomienie – gwarantują wieloletnią i bezproblemową eksploatację urządzenia. Złącze wyposażone jest także w mechaniczne zabezpieczenie przeciwwstrząsowe oraz opcję montażu peszla.
Okablowanie i kodowanie – szybka instalacja w systemach automatyki
Konektor M8 kątowy posiada cztery przewody (brązowy, biały, niebieski, czarny), dzięki czemu umożliwia realizację 4-biegunowych połączeń sygnałowych. Uniwersalny schemat kodowania A pozwala na bezpieczną integrację z szeroką gamą urządzeń dostępnych na rynku.
Długość cięcia osłony wynosi 20 mm, a promień gięcia przewodu dobrany został zarówno dla pracy stałej, jak i w ruchu (5 x średnica zewnętrzna dla instalacji stałej, 10 x dla elastycznej). Powłoka i izolacja są wolne od substancji szkodliwych (bezołowiowe, wolne od kadmu i silikonu).
Podsumowanie – Konektor M8 żeński kątowy z wolnym końcem kabla
Konektor M8 żeński kątowy z wolnym kablem o długości 1,5 m to niezawodne rozwiązanie dla profesjonalnych zastosowań przemysłowych, zapewniające wysoką jakość połączeń, łatwość montażu oraz odporność na wymagające warunki pracy. Stanowi uniwersalne i trwałe połączenie dla każdej instalacji, w której wymagana jest niezawodność i bezpieczeństwo transmisji sygnałów.
