Żeński proste
M8, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 241 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 50,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

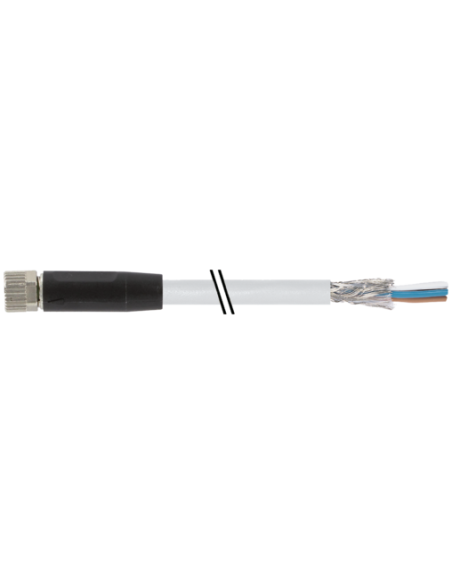

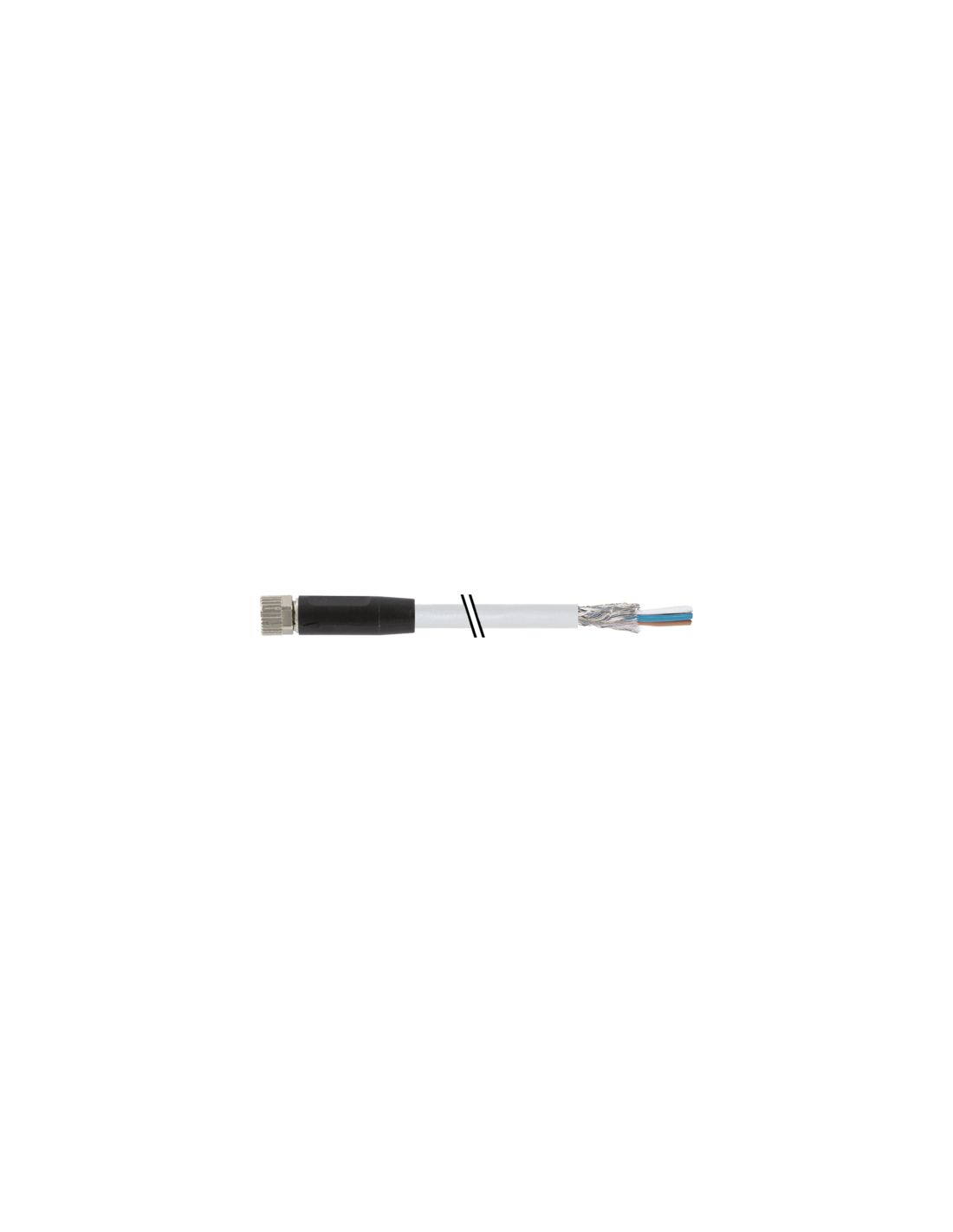

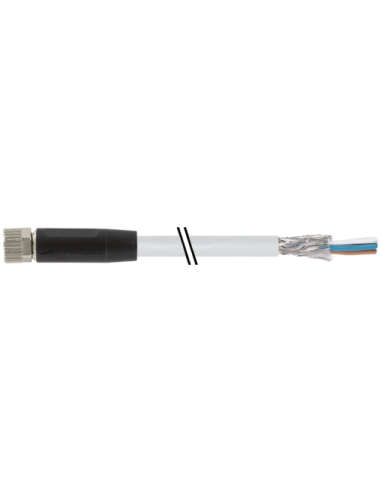

Złącze M8 żeńskie proste z ekranowanym kablem PUR – 4 piny, 10 m
Złącze M8 żeńskie 0° z kablem ekranowanym typu PUR-OB 4x0,34 mm² to profesjonalne rozwiązanie do aplikacji w automatyce przemysłowej, robotyce oraz w środowiskach wymagających wysokiej odporności na czynniki chemiczne i mechaniczne. Cały przewód ma długość 10 metrów i spełnia wymagania normy DIN EN 61076-2-114 (M8).
Wytrzymała konstrukcja – złącze M8 do wymagających aplikacji
Złącze M8 charakteryzuje się wytrzymałą konstrukcją, a zastosowanie wysokiej klasy materiałów, takich jak osłona PUR (poliuretan), gwarantuje odporność na oleje, czynniki chemiczne oraz ścieranie. Komponenty metalowe pokryte są niklem, co dodatkowo zwiększa ich odporność na korozję i uszkodzenia mechaniczne. Złącze jest przystosowane do pracy w trudnych warunkach przemysłowych, a jego konstrukcja umożliwia szybki i pewny montaż przy użyciu technologii włożone-przykręcone.
Typowe zastosowania – automatyka, przemysł, robotyka
Produkt przeznaczony jest do profesjonalnych zastosowań, w których niezbędne są stabilne połączenia sygnałowe lub zasilające w szafach sterowniczych, maszynach przemysłowych, systemach transportowych oraz urządzeniach wymagających wysokiej odporności środowiskowej. Złącze z powodzeniem stosowane jest w:
- Systemach sterowania i automatyki
- Technologiach maszynowych i liniowych
- Robotyce, gdzie ważna jest elastyczność i odporność przewodu
- Przemyśle spożywczym i farmaceutycznym – dzięki powłoce odpornej na środki czystości
- Środowiskach o podwyższonym ryzyku kontaktu z olejami i chemikaliami
Bezpieczeństwo połączeń i ochrona – stopnie ochrony IP65/IP66K/IP67
Dzięki stopniowi ochrony IP65, IP66K oraz IP67 możliwe jest zastosowanie złącza w miejscach narażonych na wilgoć, pył oraz czasowy kontakt z wodą. Odpowiedni materiał i uszczelnienie chronią instalację elektryczną przed wpływem niekorzystnych warunków zewnętrznych.
Do niezawodnego działania złącza przyczynia się również obecność oplotu miedzianego, który pełni rolę ekranu chroniącego sygnały przed zakłóceniami elektromagnetycznymi, co jest niezwykle istotne w instalacjach automatyki i napędów.
Parametry techniczne i zalety konstrukcji kabla PUR-OB 4x0,34 mm²
- Kabel PUR charakteryzuje się wysoką elastycznością, odpornością na ścieranie oraz długą żywotnością nawet podczas pracy w ruchomych aplikacjach (do 5 milionów cykli gięcia).
- Konstrukcja 4-żyłowa (4x0,34 mm²), przewody skręcane dla lepszej redukcji zakłóceń.
- Ochrona środowiskowa: kabel bezołowiowy, wolny od halogenów, kadmu, FCKW i silikonu.
- Przewody w kolorach: brązowy (BN), biały (WH), niebieski (BU), czarny (BK) – łatwość identyfikacji podczas instalacji.
- Temperatura robocza: od -40°C do +90°C (kabel stały), od -25°C do +90°C (kabel w ruchu).
- Wysoka odporność na płomień zgodnie z UL 1581, IEC 60332-2-2.
Wymiary złącza i montaż
Kompaktowe wymiary złącza – długość 32,5 mm oraz średnica zewnętrzna 10 mm umożliwiają zastosowanie w miejscach o ograniczonej przestrzeni montażowej. Gwint montażowy M8 x 1 pozwala na szybkie i pewne połączenie z urządzeniami przemysłowymi.
Podczas montażu zaleca się stosowanie się do zaleceń dotyczących promieni gięcia oraz odpowiedniego zabezpieczenia przed przeciążeniami mechanicznymi (np. opaski kablowe).
Podsumowanie – złącze M8 żeńskie z kablem PUR ekranowanym
Złącze M8 żeńskie 0° z kablem ekranowanym PUR to profesjonalny komponent do instalacji automatyki i systemów sterowania. Wysoka odporność na czynniki chemiczne, mechaniczne, płomień oraz zakłócenia elektromagnetyczne gwarantuje długotrwałą i niezawodną eksploatację w wymagających warunkach przemysłowych. Złącze spełnia rygorystyczne normy bezpieczeństwa, jest łatwe w instalacji i pozwala na elastyczne wykorzystanie w wielu branżach przemysłowych.
