Żeński proste
M12, 4-piny

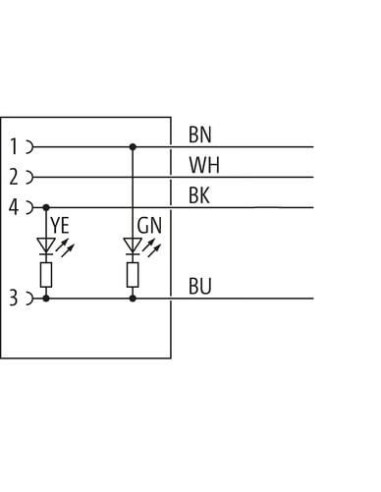

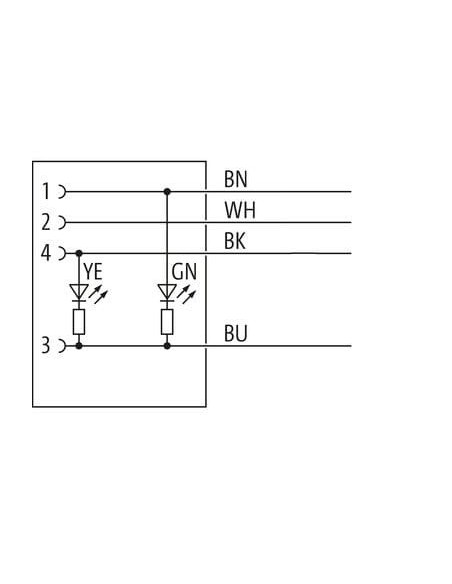

2× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 żeński prosty z LED, wolne końce kabli 15 m – 7000-12291-6341500
Konektor M12 żeński prosty z LED to sprawdzone rozwiązanie dla automatyki przemysłowej, urządzeń sterujących, maszyn oraz instalacji wymagających niezawodnych i trwałych połączeń sygnałowych i zasilających. Wersja z wolnymi końcami kabli umożliwia indywidualne dopasowanie do wybranej aplikacji, a wysoki stopień ochrony IP65, IP66K, IP67 gwarantuje zastosowanie również w wymagających warunkach środowiskowych.
Zalety konektora M12 z wolnymi końcami kabli i diodami LED
- Uniwersalność zastosowania – doskonały do czujników, siłowników, systemów sterowania, robotyki, modułów IO, automatyki i transportu.
- Pewność połączenia – złocone styki oraz solidne, pewne mocowanie śrubowe M12 x 1 gwarantują niski opór styków i odporność na drgania.
- Wskaźniki LED – dwie diody LED (zielona i żółta) zapewniają szybką kontrolę stanu pracy (PNP), ułatwiają diagnostykę oraz serwis.
- Wysoka odporność na czynniki zewnętrzne – materiał obudowy z tworzywa PUR wykazuje odporność chemiczną i na oleje, przewody odporne są na UV, oleje oraz płomienie.
- Wysoka klasa ochrony IP65/IP66K/IP67 – idealny w środowiskach przemysłowych, gdzie występuje kurz, wilgoć lub kontakt z medium agresywnym.
- Wygodny montaż – wolne końce kabli umożliwiają szybkie i elastyczne dostosowanie do konkretnej instalacji.
- Długość przewodu 15 m pozwala na zastosowanie w rozbudowanych aplikacjach przemysłowych.
Typowe zastosowania konektora M12 z przewodem 15 m
- Automatyka przemysłowa i procesowa
- Robotyka przemysłowa i stanowiska zrobotyzowane
- Maszyny produkcyjne, pakujące, montażowe
- Instalacje przenośnikowe i logistyczne
- Systemy sterowania i zarządzania ruchem
- Czujniki pozycji, sygnałowe oraz aktuatory
- Szafy sterownicze i rozdzielcze
Konstrukcja konektora M12 – opis techniczny i budowa
Konektor M12 posiada czteropinowe gniazdo żeńskie, kodowane „A”, z wytrzymałą plastikową śrubą radełkowaną oraz przewód PUR o długości 15 m, zakończony wolnymi końcami. Osłona blokująca i połączenie śrubowe wykonane są w technologii niklowanej, co zapewnia niezawodność w eksploatacji. Wbudowane dwie diod LED umożliwiają wizualną kontrolę pracy sygnałów.
Bezpieczeństwo użytkowania i montażu
- Odpowiednia izolacja – bezhalogenowe, bezołowiowe, wolne od kadmu materiały.
- Zabezpieczenia przeciwwstrząsowe – odporność na uderzenia i drgania mechaniczne.
- Szczelność – gwarancja zachowania klasy IP wyłącznie przy prawidłowym montażu (włożone, przykręcone).
- Zalecenia do instalacji: zabezpieczać złącza przed nadmiernymi obciążeniami mechanicznymi; stosować odpowiednie promienie gięcia przewodu.
Podsumowanie – konektor M12 prosty z przewodem 15 m do wymagających aplikacji
Konektor M12 żeński prosty z przewodem 15 m i wskaźnikami LED to niezawodne rozwiązanie dla szerokiego zakresu aplikacji przemysłowych, automatyki oraz maszyn. Zapewnia trwałość, bezpieczeństwo i wygodę montażu nawet w wymagających warunkach środowiskowych. Wysoka jakość materiałów, solidne wykonanie oraz szerokie możliwości zastosowań sprawiają, że ten konektor sprawdzi się wszędzie tam, gdzie liczy się niezawodność połączenia elektrycznego.
