Żeński kątowe
MQ12, 4-piny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Family construction form | MQ12 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 614 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

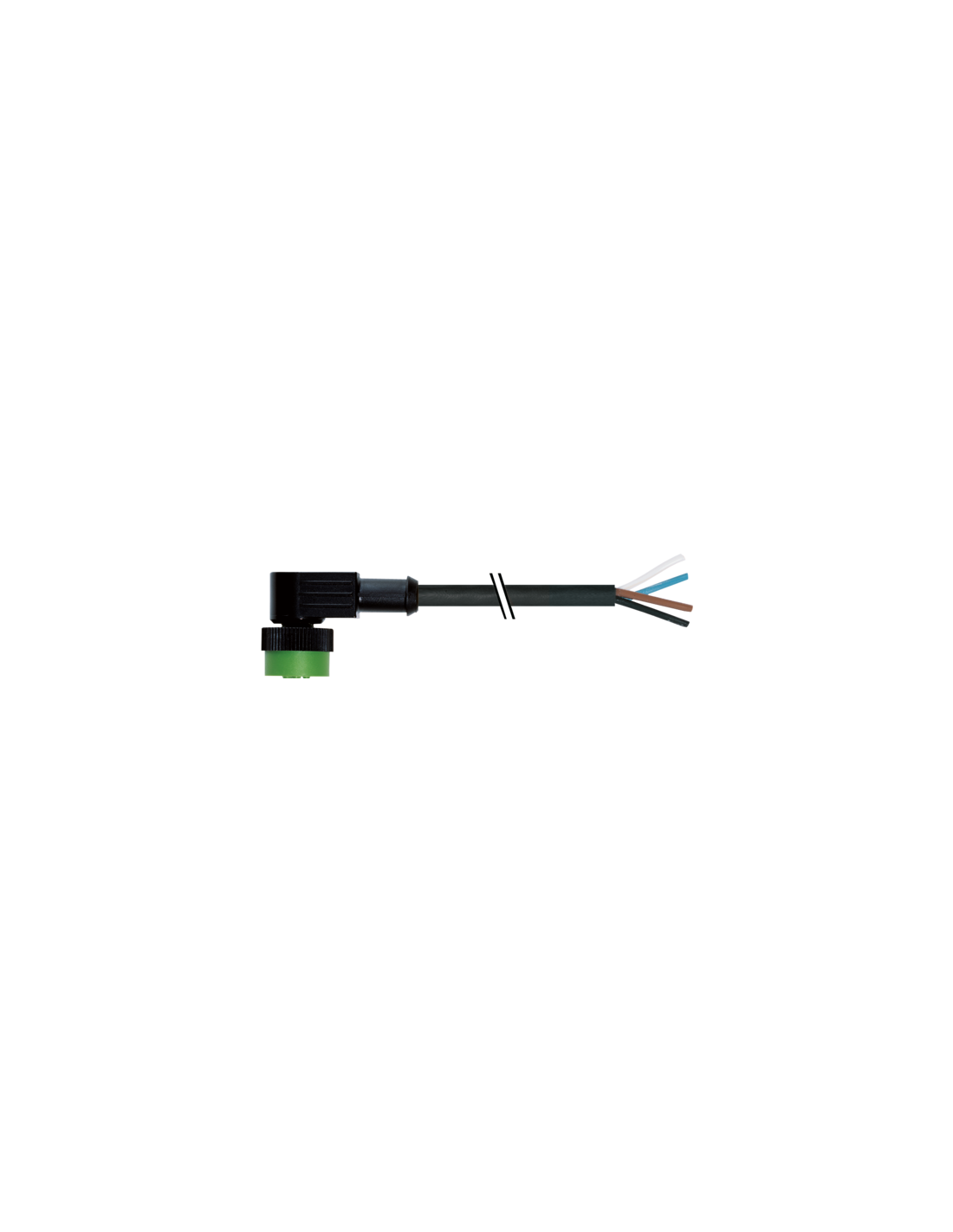

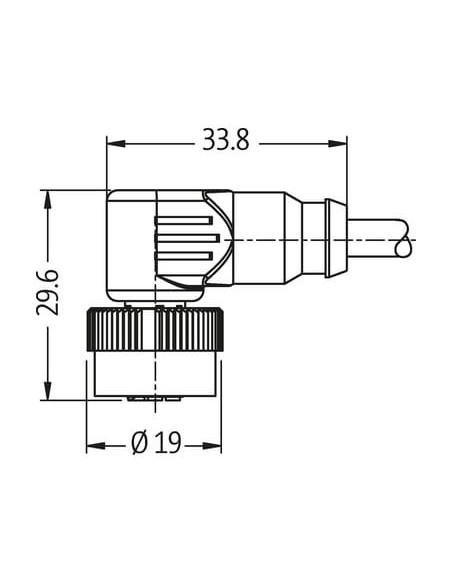

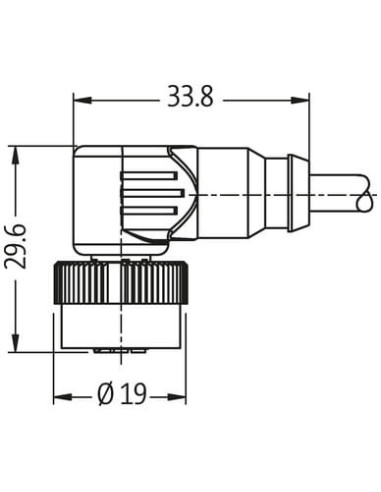

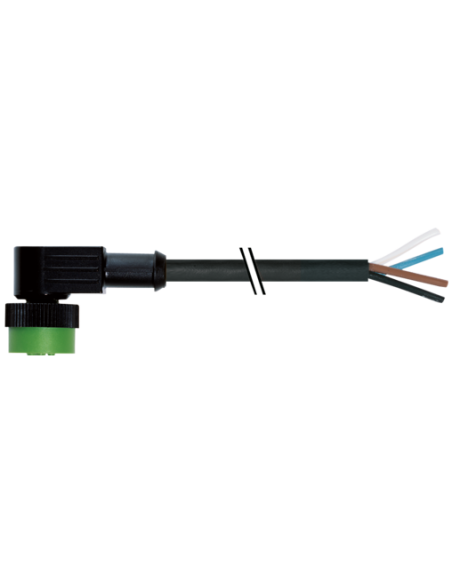

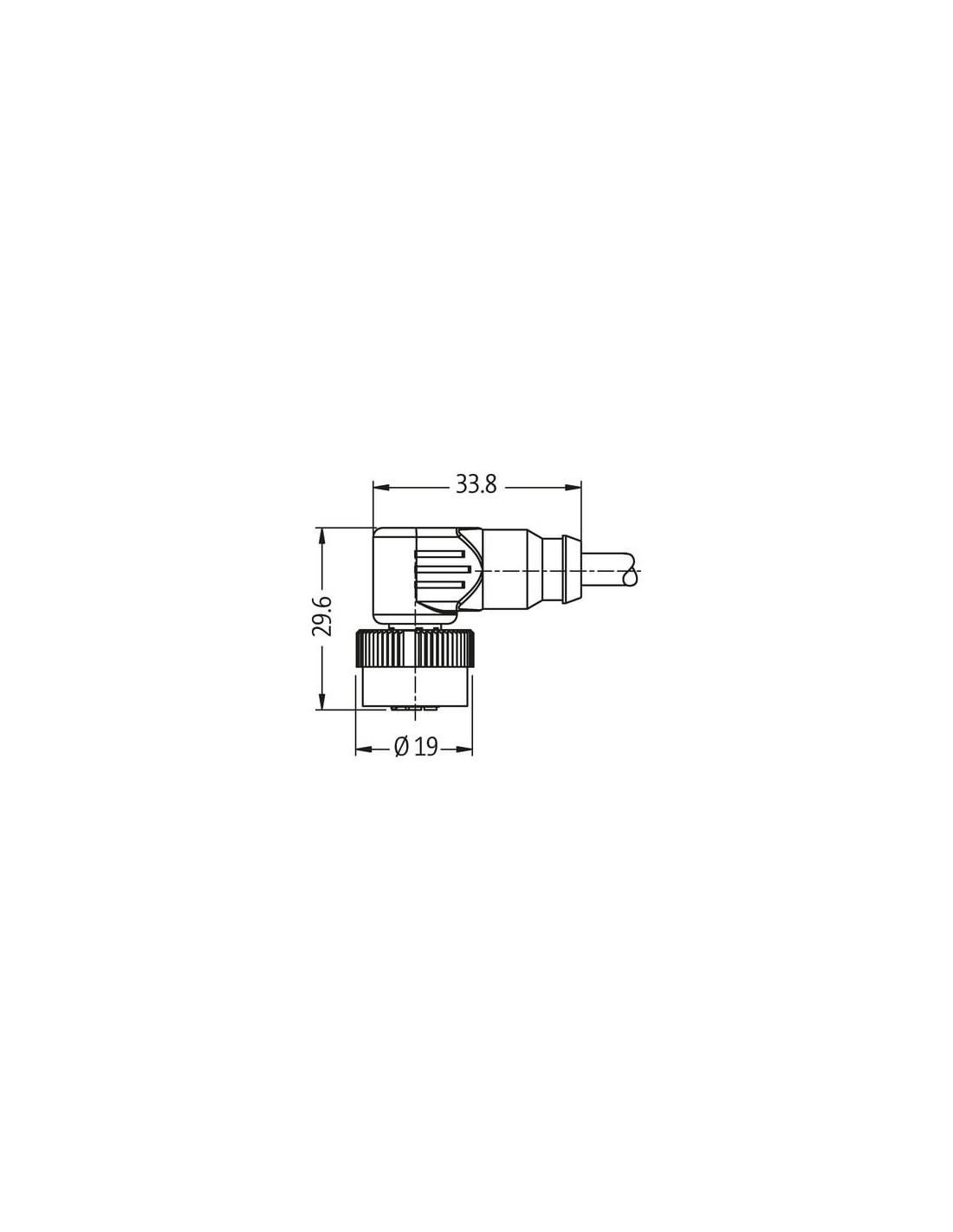

Złącze żeńskie kątowe MQ12 4-piny na kabel 5 m – 7050-12341-6140500
Złącze żeńskie MQ12 90° na kabel o długości 5 metrów to wytrzymały i niezawodny element przeznaczony do zastosowań w automatyce przemysłowej, systemach czujnikowych oraz aplikacjach wymagających stabilnego i pewnego połączenia sygnałowego oraz zasilającego. Produkt oferuje połączenie kątowe, które sprawdza się idealnie w miejscach o ograniczonej przestrzeni montażowej.
Główne zalety i typowe zastosowania złącza MQ12
Złącze MQ12 o czteropinowej konstrukcji zostało zaprojektowane z myślą o:
- Automatyce przemysłowej
- Maszynach i urządzeniach produkcyjnych
- Systemach czujnikowych i siłowników
- Sterowaniu procesami produkcyjnymi
- Instalacjach wymagających wytrzymałego i szczelnego połączenia
Budowa i właściwości techniczne złącza MQ12
Obudowa złącza została wykonana z tworzywa sztucznego odpornego chemicznie i na działanie olejów, co gwarantuje długotrwałą pracę w trudnych warunkach. Połączenie bagnetowe zapewnia pewne i szybkie zamknięcie, a kątowa forma (90°) pozwala na wygodne prowadzenie przewodu przy urządzeniach ustawionych blisko siebie. Produkt wyposażony jest w czteropinowe styki, a przewody o oznakowaniu kolorystycznym ułatwiają poprawny montaż.
Przewód 4-żyłowy o przekroju 0,34 mm² posiada izolację i płaszcz wykonane z PVC, charakteryzujące się dobrą odpornością na promieniowanie UV, działanie chemikaliów, płomień oraz oleje, co znacząco wydłuża żywotność i niezawodność instalacji.
Wysoki poziom bezpieczeństwa i odporności środowiskowej
Dzięki spełnieniu norm EN IEC 60529 (ochrona IP65/IP67) oraz certyfikatowi cURus, złącze wykazuje odporność na pył, wodę oraz inne czynniki zewnętrzne, gwarantując niezawodne połączenia nawet w wymagających warunkach eksploatacyjnych. Zakres temperatur roboczych od -25°C do +85°C umożliwia montaż w szerokim zakresie aplikacji, zarówno w pomieszczeniach, jak i na zewnątrz.
Praktyczne aspekty montażu i eksploatacji
Złącze zostało przystosowane do łatwego i szybkiego montażu dzięki systemowi bagnetowemu. Należy pamiętać o właściwym zabezpieczeniu przewodu przed naprężeniami mechanicznymi – można zastosować odpowiednie opaski lub mocowania. Istotne jest również przestrzeganie minimalnych promieni gięcia przewodu, co zapewnia utrzymanie szczelności złącza i trwałość kabli.
Podsumowanie – Zastosowanie złącza MQ12 4-piny
Złącze 7050-12341-6140500 typu MQ12 z kątową głowicą i przewodem 4-żyłowym o długości 5 metrów to rozwiązanie idealne do wszelkiego typu instalacji automatyki, wymagających pewnych, trwałych i bezpiecznych połączeń elektrycznych. Stosowane jest przede wszystkim w przemyśle, liniach produkcyjnych i aplikacjach wymagających wysokiej odporności na warunki środowiskowe oraz mechaniczne.
- 4-piny – uniwersalność podłączenia
- Stopień ochrony IP65/IP67 – wysoka szczelność
- Kątowa konstrukcja 90° – idealna do zabudowy w miejscach o ograniczonej przestrzeni
- Odporność na chemikalia, oleje, promieniowanie UV i płomienie
- Przewód 5 m – szerokie możliwości prowadzenia instalacji
Dzięki doskonałym parametrom elektrycznym i mechanicznym, złącze zapewnia niezawodność oraz długotrwałą pracę w różnorodnych warunkach przemysłowych.
