Męski prosty
Kodowanie A
M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 215 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

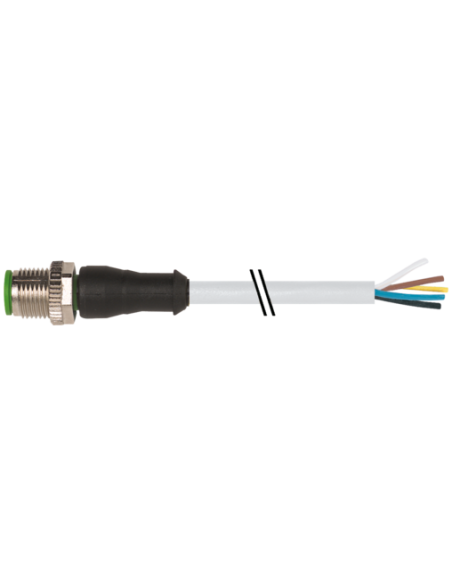

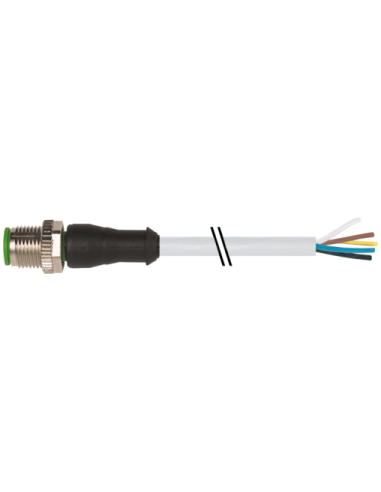

Złącze M12 z kablem 5-pin, 7,5 m – 7000-12041-2150750
M12 z kablem 7000-12041-2150750 to wysokiej jakości, prosty przewód przyłączeniowy, znany ze swojej niezawodności i trwałości. Złącze męskie typu M12 z kodowaniem A oraz 5-żyłowym przewodem sprawdzi się w szerokim zakresie zastosowań przemysłowych oraz automatyki, wszędzie tam, gdzie liczy się pewność połączenia, odporność na czynniki zewnętrzne oraz szybka, intuicyjna instalacja.
Profesjonalne zastosowania – złącze M12 z przewodem
Produkt dedykowany jest do profesjonalnych aplikacji, takich jak maszyny produkcyjne, systemy czujników, aparatura kontrolno-pomiarowa oraz linie technologiczne. Połączenie odporności chemicznej i mechanicznej z elastycznością montażu sprawia, że przewód idealnie sprawdza się w wymagających warunkach przemysłowych oraz tam, gdzie narażony jest na podwyższoną wilgotność, zabrudzenia czy kontakt z olejami.
Kluczowe cechy złącza M12 z kablem
- Wtyk M12, 5-pinów: uniwersalne zastosowanie w urządzeniach automatyki.
- Długość przewodu: 7,5 m – umożliwia wygodne podłączenie w większych instalacjach.
- Kodowanie A: zapewnia kompatybilność z szeroką gamą czujników i urządzeń sterujących.
- Stopień ochrony IP65, IP66K, IP67: wysoka odporność na kurz, wodę oraz warunki atmosferyczne.
- Wytrzymały płaszcz PVC o dużej odporności na ścieranie, oleje, benzynę oraz działanie agresywnych mediów.
- Pozłacane styki gwarantujące niezawodne połączenie oraz ochronę przed korozją.
- Kolory przewodów: brązowy, biały, niebieski, czarny, zielono-żółty – ułatwiają prawidłowe podłączenie.
- Prąd znamionowy na pin: do 4 A, napięcie maksymalne do 125 V AC/DC.
- Prosta instalacja: przewód zakończony wolnymi końcówkami.
Zastosowanie przewodu M12 z konektorem
M12 z kablem 5-pin to doskonały wybór do szerokiego zakresu zastosowań:
- Podłączanie czujników oraz elementów wykonawczych w aplikacjach przemysłowych.
- Automatyka przemysłowa, robotyka oraz maszyny CNC, gdzie istotne są szybkie i niezawodne połączenia sygnałów.
- Sterowanie procesami w liniach produkcyjnych oraz w zautomatyzowanych stanowiskach montażowych.
- Systemy bezpieczeństwa oraz monitoring – pewne połączenia w środowiskach o wysokim zapyleniu i wilgotności.
Trwałość i odporność złącza M12
Wytrzymała konstrukcja oraz odporność materiałów na różne czynniki chemiczne, mechaniczne oraz atmosferyczne pozwalają na długotrwałe zastosowanie, także w wymagających środowiskach. Złącze wyposażone jest w radełkowaną nakrętkę z tworzywa oraz metalowe elementy, które zapewniają solidny montaż i bezpieczeństwo eksploatacji.
Schemat połączeń i montaż złącza M12
Pięciopinowy konektor umożliwia łatwy i szybki montaż – końce przewodów są otwarte, co pozwala na dopasowanie do indywidualnych wymagań instalacji. Produkt jest zgodny z normą DIN EN 61076-2-101, co gwarantuje kompatybilność z większością dostępnych na rynku urządzeń i systemów.
Przewód M12 z kablem 7000-12041-2150750 gwarantuje pewność połączenia, bezpieczeństwo oraz uniwersalność zastosowania w automatyce i przemyśle.
