Męski prosty
M12, 5-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 243 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

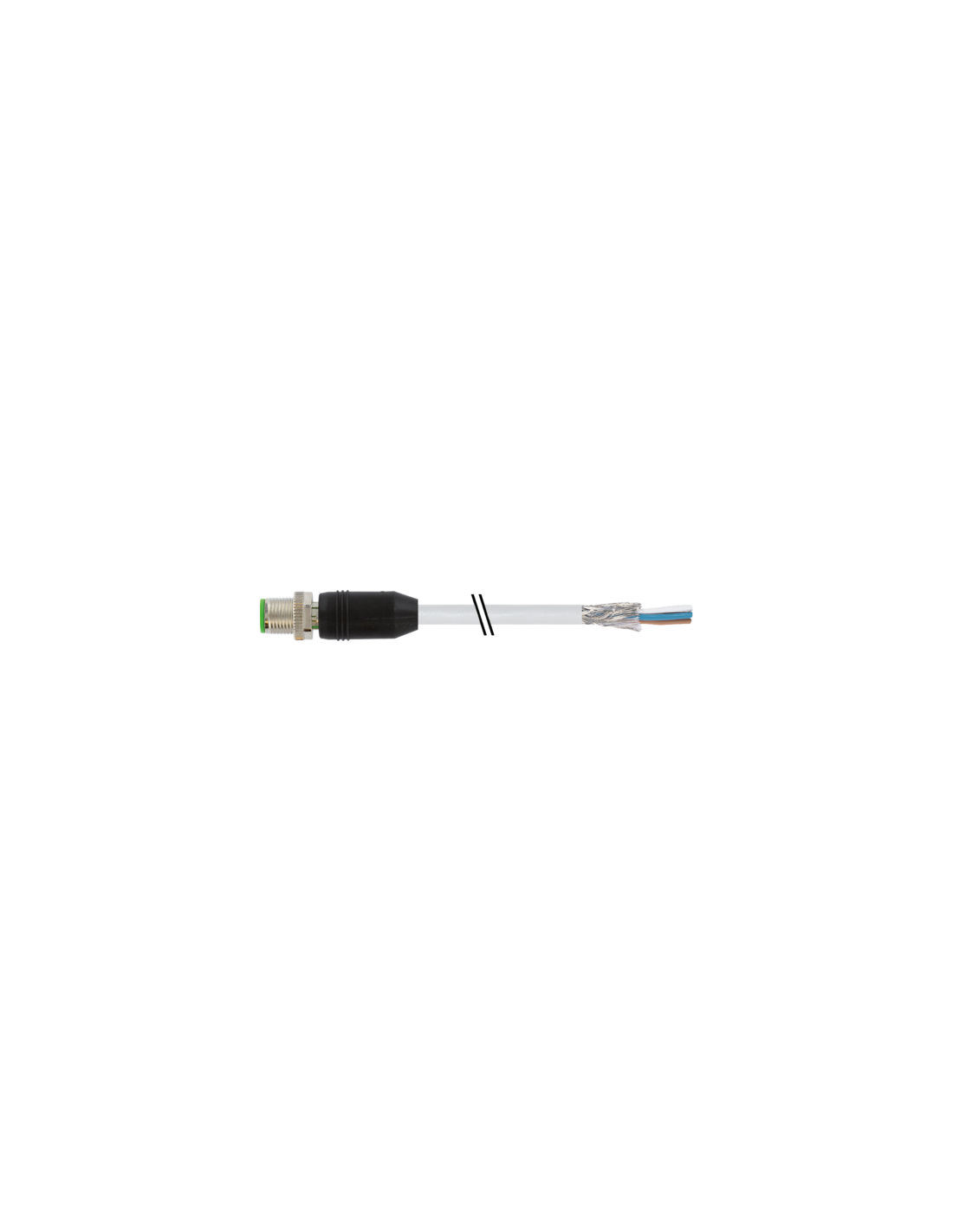

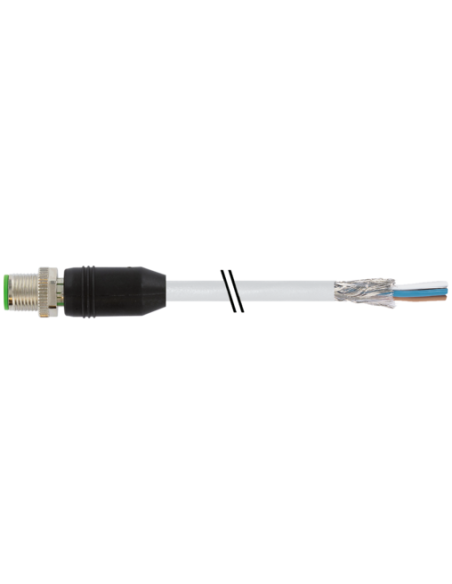

Złącze kablowe M12 męskie 0° 5-pin, ekranowane – do automatyki i przemysłu
Złącze kablowe M12 męskie 0° o kodzie 7000-13101-2430200 jest nowoczesnym i niezawodnym rozwiązaniem stworzonym z myślą o wymagających instalacjach przemysłowych, automatyce, robotyce oraz środowiskach o wysokich wymaganiach dotyczących niezawodności transmisji sygnałów i zasilania.
Solidna konstrukcja i wysoka odporność środowiskowa
Obudowa wykonana z tworzywa sztucznego zapewnia odporność na agresywne media, działanie olejów oraz chemikaliów. Złącze gwarantuje wysoką szczelność (stopień ochrony IP65, IP66K, IP67), co umożliwia pracę nawet w trudnych warunkach środowiskowych — zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych.
Złącze M12 5-pin – uniwersalność i pewność połączenia
Standard M12 (DIN EN 61076-2-101), popularny w systemach automatyki, zapewnia kompatybilność z szeroką gamą urządzeń. Pięciopinowa konstrukcja ekranowana eliminuje zakłócenia elektromagnetyczne, co umożliwia zastosowanie w wymagających aplikacjach do transmisji sygnałów cyfrowych i analogowych.
- Opaska kodująca A – zapewnia właściwe podłączenie i eliminuje pomyłki instalacyjne.
- Pozłacane styki – charakteryzują się wysoką przewodnością i odpornością na korozję, co przekłada się na wieloletnią niezawodną pracę.
- Ekranowany przewód – ochrania sygnał podczas transmisji w środowiskach narażonych na zakłócenia elektromagnetyczne.
- Wzmocniona konstrukcja mechaniczna – zapewnia solidne połączenia śrubowe oraz zabezpieczenie przeciwwstrząsowe.
Elastyczny i trwały kabel PUR do zastosowań dynamicznych
Kabel o długości 2 m z wytrzymałego tworzywa PUR zapewnia:
- Odporność na ścieranie, oleje, płomień, benzynę i chemikalia
- Elastyczność w szerokim zakresie temperatur (praca ciągła od -40°C do +80°C, krótkotrwale do +90 °C)
- Przystosowanie do dynamicznego zginania i skręcania – do 5 milionów cykli (C-track)
- Bezołowiowość, brak kadmu, FCKW, halogenów oraz silikonu
Zastosowania złącza kablowego M12 – gdzie się sprawdzi?
Złącze M12 męskie prosty 5-pin ekranowane znajduje szerokie zastosowanie w:
- Instalacjach automatyki przemysłowej
- Maszynach produkcyjnych i liniach montażowych
- Robotyce oraz aplikacjach dynamicznych (ruchome części maszyn, przenośniki)
- Sterowaniu czujników i siłowników
- Przesyłaniu sygnałów cyfrowych i analogowych w środowiskach o wysokim poziomie zakłóceń

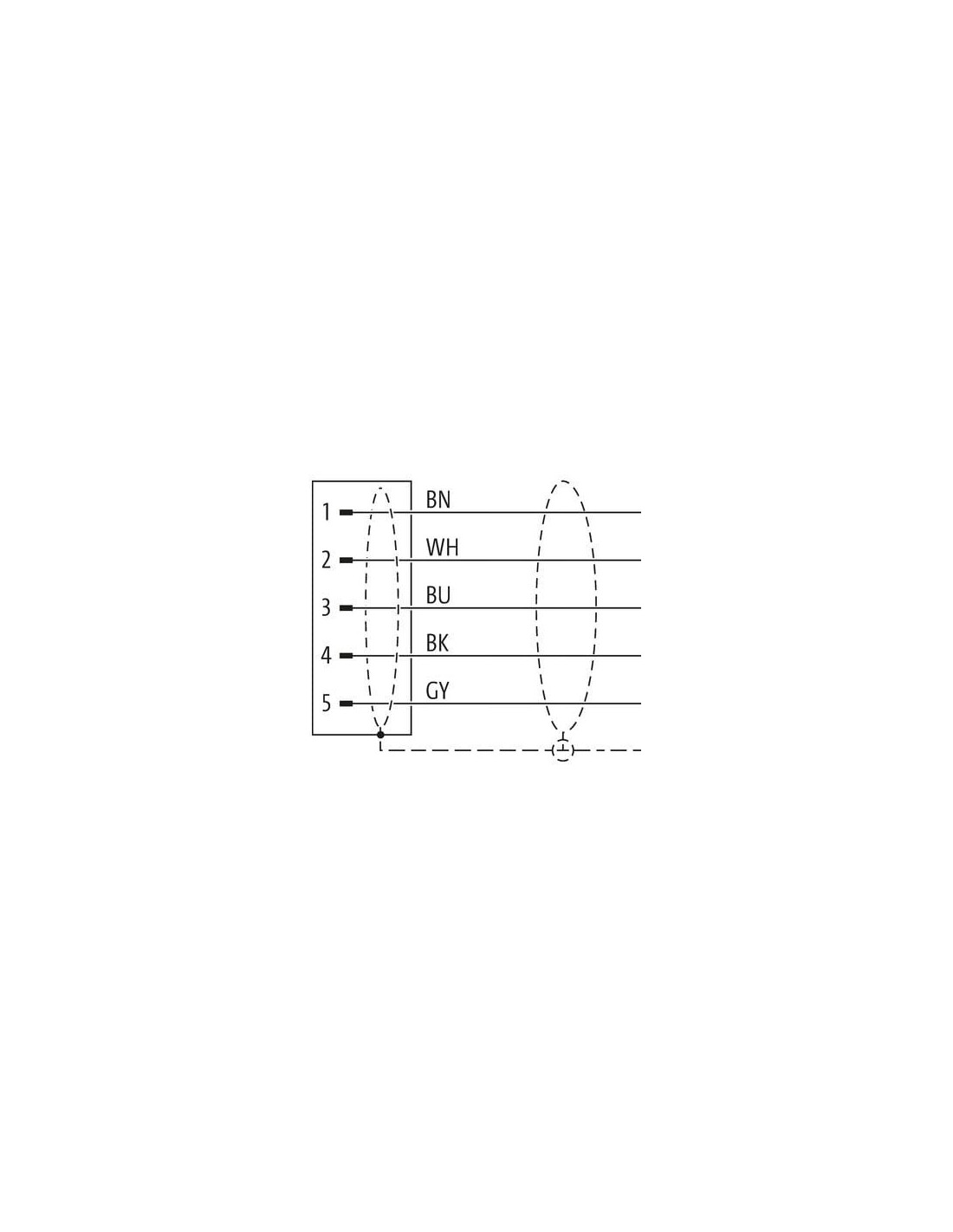

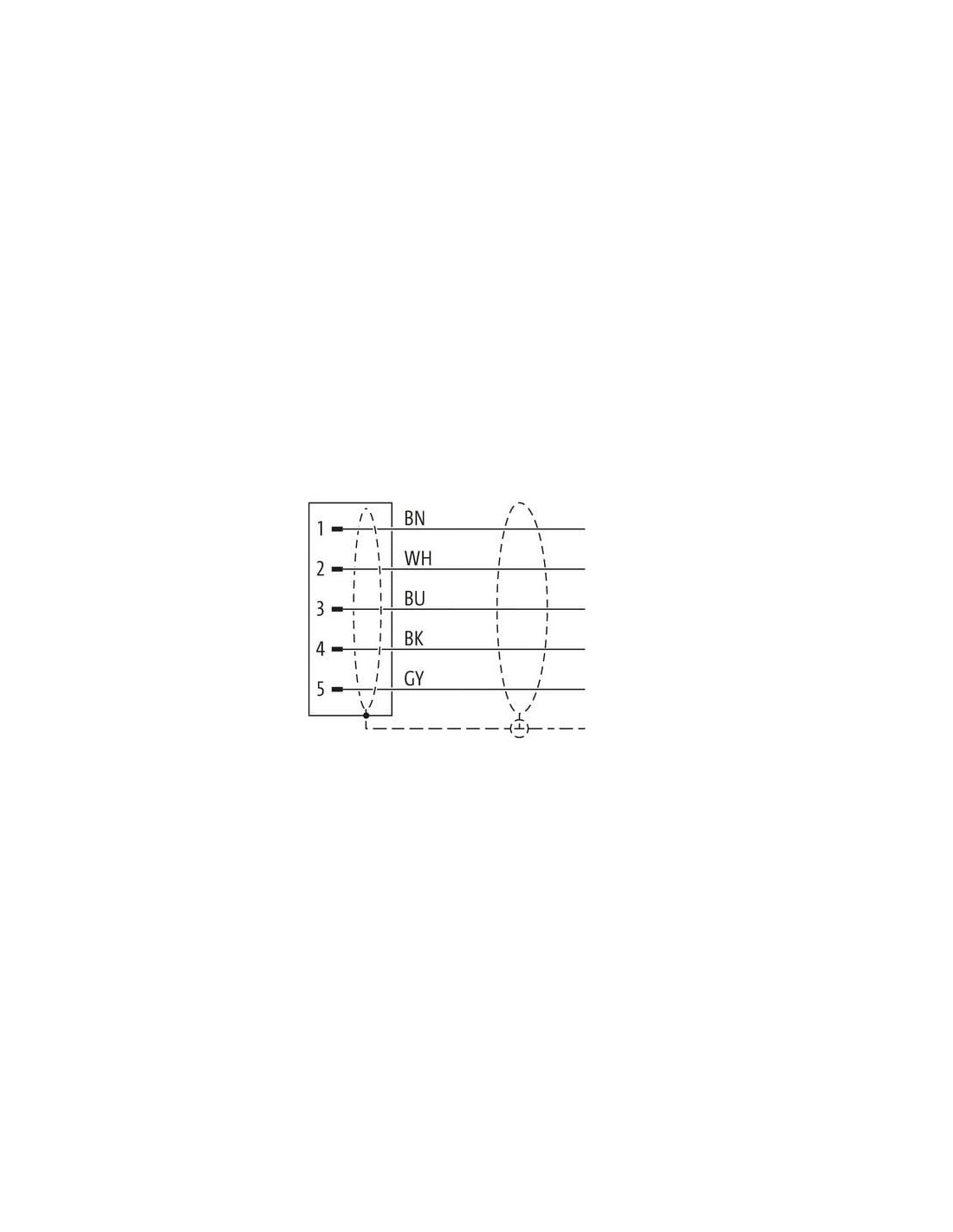

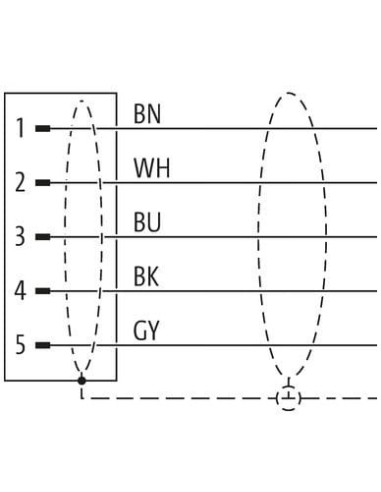

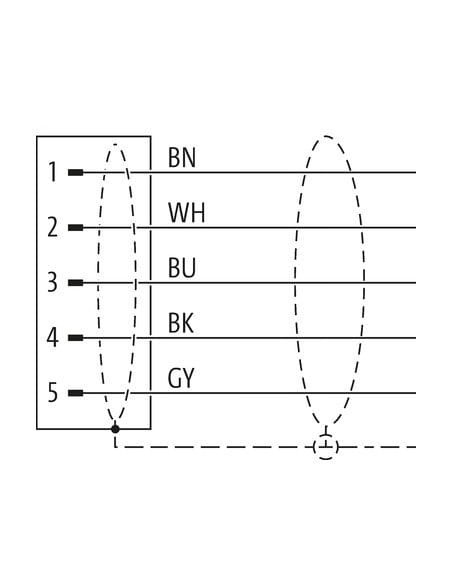

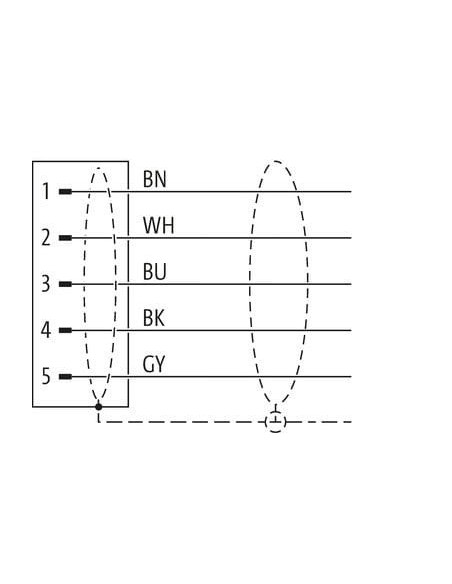

Budowa oraz schemat połączeń – prostota instalacji
Kodowanie: A
Liczba biegunów: 5
Kolejność przewodów: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), szary (GY)
Średnica złącza: 15,5 mm, gwint: M12 x 1
Podłączenie jest intuicyjne dzięki czytelnemu oznaczeniu biegunów oraz schematom zawartym w dokumentacji. Przekrój żyły 0,34 mm² pozwala na przesył prądu do 4 A na styk.
Bezpieczeństwo i normy
Złącze spełnia normy DIN EN 61076-2-101 oraz IEC 60332-2-2 (odporność na płomień, odporność na oleje – DIN EN 60811-404). Konstrukcja zapewnia odporność na przepięcia do 1,5 kV.
Złącze kablowe M12 męskie 0° ekranowane to niezawodne rozwiązanie dla systemów automatyki oraz aplikacji przemysłowych, w których wymagane są trwałe i bezpieczne połączenia sygnałowe oraz zasilające.
