Żeński kątowe
M12, 4-piny
3× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

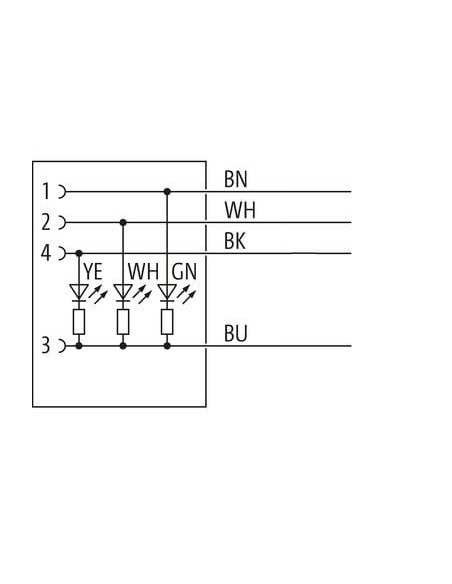

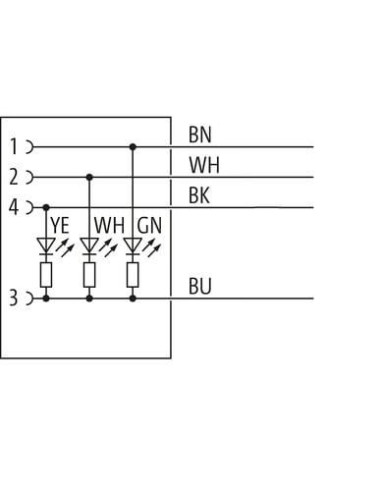

| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

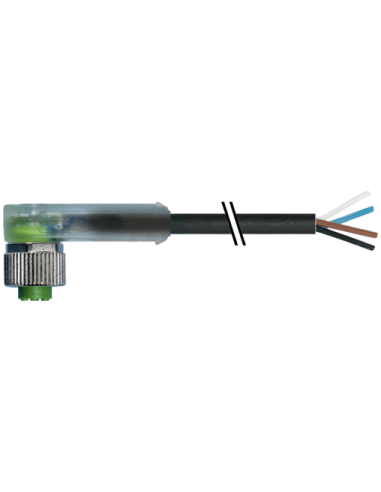

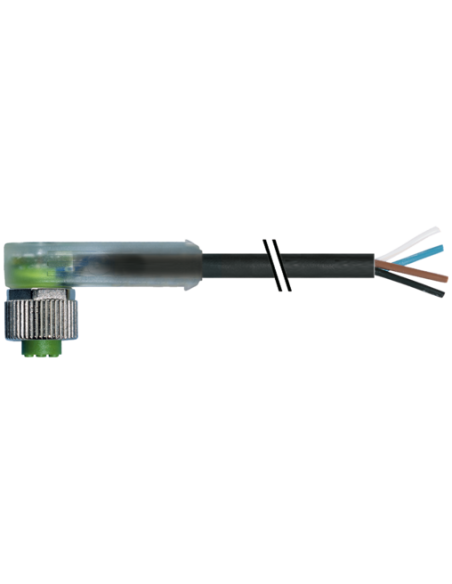

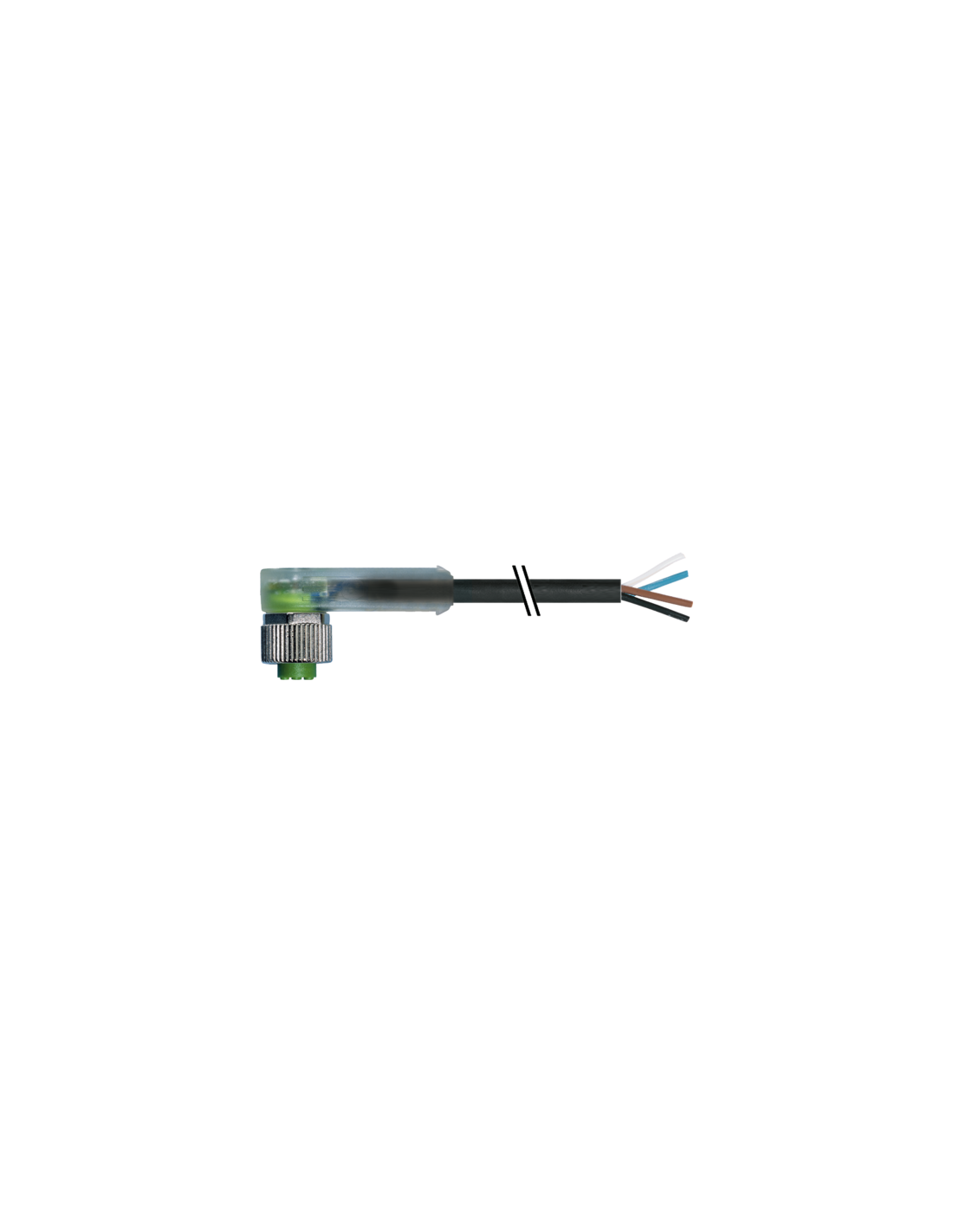

Konektor M12 żeński kątowy z LED – 4 piny, wolny kabel, 1,5 m
Konektor M12 żeński kątowy z wolnym końcem kabla i wbudowanymi diodami LED to niezawodne rozwiązanie do szybkiego i trwałego łączenia urządzeń automatyki przemysłowej. Wersja kątowa umożliwia montaż w miejscach o ograniczonej przestrzeni, zapewniając wygodę instalacji oraz stabilne połączenie.
Najważniejsze cechy konektora M12 – solidność i funkcjonalność
- Wysoka odporność na czynniki chemiczne oraz oleje dzięki zastosowaniu trwałego materiału PUR.
- Standardowe złącze M12, 4-piny z kodowaniem typu A zapewnia pełną kompatybilność z urządzeniami automatyki przemysłowej.
- Wbudowane diody LED (biała, zielona, żółta) umożliwiają szybką diagnostykę stanów pracy połączenia, co usprawnia serwisowanie i monitorowanie instalacji.
- Wysoka klasa szczelności (IP65, IP66K, IP67) – gwarancja odporności na pył, wilgoć i wysokie ciśnienie.
- Kątowy kształt złącza pozwala na montaż tam, gdzie standardowe konektory prostoliniowe nie mają zastosowania.
- Przewód o długości 1,5 m z wolnym końcem umożliwia indywidualne dopasowanie do potrzeb instalatora.
- Pozłacane styki eliminują problemy z utlenianiem i gwarantują długą żywotność złącza nawet w trudnych warunkach przemysłowych.
- Zgodność z normą DIN EN 61076-2-101 (M12) zapewnia bezpieczeństwo użytkowania i pełną wymienność ze standardowymi systemami.
Zastosowanie konektora M12 żeńskiego kątowego z LED
Konektory M12 są powszechnie stosowane w systemach automatyki przemysłowej, robotyce, czujnikach oraz instalacjach wymagających solidnych i odpornych na warunki zewnętrzne połączeń sygnałowych i zasilających. Wersja z kątowym wyprowadzeniem przewodu i wolnym końcem doskonale sprawdzi się zarówno w modernizacjach linii produkcyjnych, jak i w nowych projektach, gdzie wymagane są indywidualne długości przewodów oraz szybka i intuicyjna diagnostyka pracy urządzenia dzięki wbudowanym wskaźnikom LED.
Korzyści stosowania konektora M12 z LED
- Łatwość i szybkość instalacji – przewód z wolnym końcem pozwala na precyzyjne dopasowanie długości okablowania do potrzeb instalacji.
- Bezpieczeństwo sygnału – wysoka odporność na zakłócenia elektromagnetyczne oraz szczelność konektora, nawet w trudnych warunkach przemysłowych.
- Wytrzymałość mechaniczna – obudowa z tworzywa o dużej twardości i niklowany pierścień montażowy umożliwiają wielokrotne podłączanie.
- Wbudowane wskaźniki LED – natychmiastowa sygnalizacja stanu połączenia usprawnia utrzymanie ruchu i skraca przestoje serwisowe.
- Elastyczność zastosowań – wszechstronna kompatybilność z szeroką gamą czujników, siłowników, modułów wejść-wyjść i innych elementów automatyki.
Typowe zastosowania konektora M12 kątowego z wolnym kablem
- Instalacje automatyki przemysłowej (maszyny, linie produkcyjne, robotyka)
- Połączenia czujników, elementów wykonawczych, wyłączników oraz przetworników
- Aplikacje z wymaganiami dotyczącymi szczelności i odporności na czynniki agresywne
- Systemy bezpieczeństwa i szybkie systemy diagnostyczne dzięki diodom LED
- Sterowanie rozproszonymi modułami IO oraz urządzeniami peryferyjnymi
Konektor M12 żeński kątowy z LED to uniwersalne i trwałe rozwiązanie do szybkiego tworzenia lub serwisowania okablowania w wymagających środowiskach przemysłowych – tam, gdzie liczy się niezawodność, odporność na trudne warunki i szybka diagnostyka.
