Złącza wtykowe dla przemysłu spożywczego
Żeński proste
M12, 3-piny
Kodowanie A
Stal szlachetna 1.4404 (V4A)
Uszczelka profilu
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 213 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

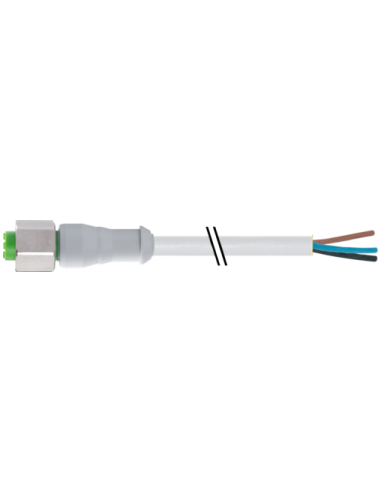

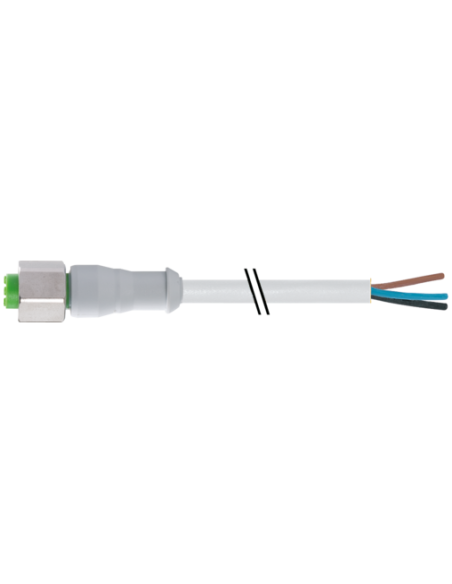

Złącze M12 żeńskie 0° do zastosowań w przemyśle spożywczym – 3 piny, kodowanie A, kabel F&B 10 m
Złącze M12 żeńskie 0° o kodzie produktu 7014-12181-2131000 to wysokiej jakości rozwiązanie dedykowane wymagającym zastosowaniom w przemyśle spożywczym, farmaceutycznym oraz w aplikacjach automatyki przemysłowej, gdzie niezbędne są wysoka higiena oraz wytrzymałość mechaniczna.
Najważniejsze właściwości złącza M12 żeńskiego z przewodem o długości 10 m
- Odporność na czyszczenie i środki chemiczne – obudowa wykonana ze stali szlachetnej 1.4404 (V4A) oraz uszczelka profilu zapewniają ochronę przed działaniem agresywnych substancji i ułatwiają utrzymanie w czystości.
- Wysoka szczelność – stopień ochrony IP65, IP66K, IP67, IP68 oraz IP69K chroni połączenie przed wnikaniem wody, pyłów i umożliwia stosowanie w warunkach wymagających mycia ciśnieniowego.
- 3 piny z kodowaniem A – kompatybilność z różnorodnymi aplikacjami przemysłowymi, w tym automatyką, czujnikami oraz systemami przesyłania sygnałów.
- Kabel o długości 10 m – zapewnia swobodę instalacji w rozbudowanych systemach produkcyjnych.
- Bezpieczne połączenie – pozłacane styki gwarantują niezawodne działanie oraz minimalizują ryzyko korozji.
Zastosowania i korzyści złącza M12 z kablem F&B 7014-12181-2131000
Złącze M12 przeznaczone jest do maszyn i linii produkcyjnych branży spożywczej, automatyki przemysłowej, systemów myjących, rozlewni, urządzeń pakujących oraz aplikacji wymagających odporności na mycie i wysoką higienę. Może być stosowane w miejscach, gdzie sprzęt narażony jest na częste mycie pod ciśnieniem, kontakt z wodą, środkami chemicznymi, olejami oraz smarami. Doskonale sprawdza się również w branży farmaceutycznej oraz w przemyśle przetwórstwa żywności.
Dzięki wysokiej klasie szczelności oraz wysokiej odporności chemicznej, złącze stanowi niezawodne połączenie również w wilgotnym i wymagającym środowisku, wspierając nieprzerwaną pracę instalacji.
Parametry użytkowe złącza M12 dla przemysłu spożywczego
- Obudowa ze stali nierdzewnej – zapewnia trwałość oraz pełną zgodność z normami higienicznymi.
- Przewód PVC odporny na zginanie – elastyczny, wolny od ołowiu, kadmu oraz silikonu, zapewnia wytrzymałość przy intensywnym użytkowaniu.
- Praca w szerokim zakresie temperatur – od -25°C do +85°C, co umożliwia montaż w różnych warunkach środowiskowych.
- Blokada antywstrząsowa – bezpieczne połączenie nawet w środowiskach narażonych na wibracje i uderzenia mechaniczne.
Typowe podłączenia i łatwość instalacji złącza M12
Prosta, żeńska wersja złącza ułatwia montaż w trudno dostępnych miejscach. Wtyk przystosowany jest do połączeń śrubowych z użyciem standardowego klucza, co umożliwia szybkie i bezpieczne zamocowanie na przewodzie lub w urządzeniu.
Standardowe oznaczenie pinów oraz barwy przewodów (brązowy, niebieski, czarny) pozwalają na łatwą identyfikację podczas instalacji i podłączania do urządzeń automatyki.
Złącze M12 – kompatybilność i uniwersalność
Produkt jest zgodny ze standardami złączy M12 w branży automatyki oraz przemysłu spożywczego, co umożliwia łatwe łączenie z szeroką gamą czujników, elementów wykonawczych i sterowników PLC. Może być stosowane zarówno jako element nowych instalacji, jak i do modernizacji istniejących urządzeń produkcyjnych.
M12 żeńskie 0° do kabla F&B 7014-12181-2131000 to niezawodny element infrastruktury automatyki przemysłowej, który pozwala zapewnić trwałość, niezawodność oraz wytrzymałość na czynniki zewnętrzne i intensywną eksploatację.
