Żeński kątowe
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 610 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

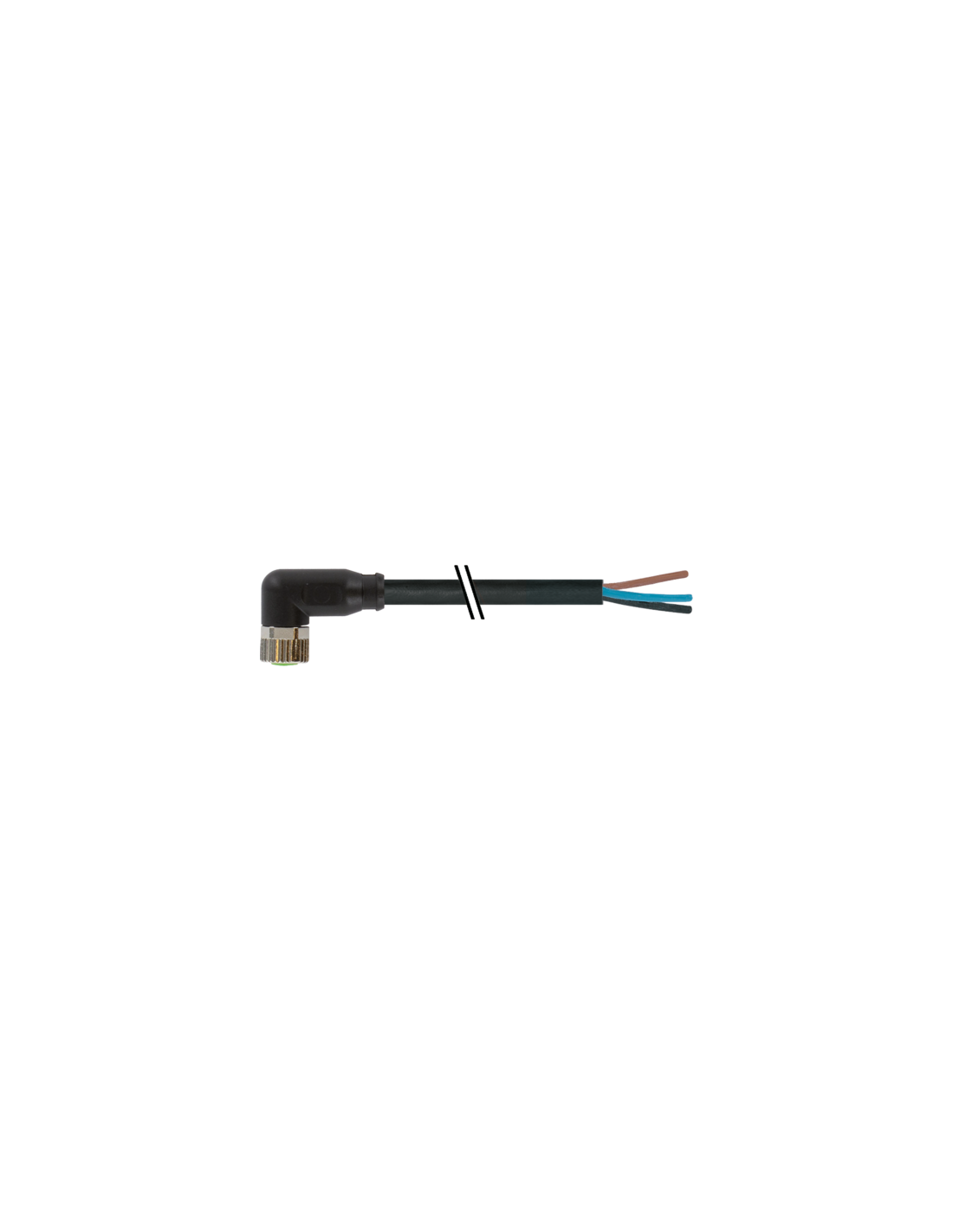

Konektor M8 kątowy żeński z wolnym kablem – 3 piny, 5 m (7000-08081-6100500)
Konektor M8 kątowy żeński z przewodem o długości 5 metrów to niezawodne rozwiązanie do zastosowań przemysłowych, automatyki i systemów czujnikowych. Produkt ten umożliwia łatwe i trwałe podłączenie urządzeń z wykorzystaniem złącza M8 o standardzie DIN EN 61076-2-104. Kątowe wyprowadzenie kabla pozwala zaoszczędzić miejsce i ułatwia montaż nawet w obszarach o ograniczonej przestrzeni.
Zastosowanie konektora M8 żeńskiego – automatyka i przemysł
Konektor M8 znajduje zastosowanie w:
- Systemach czujnikowych
- Instalacjach automatyki przemysłowej
- Maszynach produkcyjnych
- Robotyce
- Przemysłowych systemach sterowania
- Połączeniach aparatury pomiarowej
Złącze z wolnym końcem kabla ułatwia podłączenie do indywidualnie zaprojektowanych aplikacji oraz integrację z różnymi systemami okablowania.
Kluczowe cechy konektora M8 żeńskiego z wolnym kablem
- Standard M8 – popularny w automatyce i aparaturze przemysłowej
- Kątowe wyjście kabla – ułatwia montaż w trudno dostępnych miejscach lub w warunkach ograniczonej przestrzeni
- 3 piny – umożliwiają zasilanie oraz przesył sygnałów
- Trwała obudowa z tworzywa PUR o wysokiej odporności chemicznej i na oleje
- Stopień ochrony IP65, IP66K, IP67 – doskonała ochrona przed wilgocią, kurzem i zachlapaniami wodnymi
- Pozłacane styki – zwiększona odporność na korozję oraz pewność kontaktu elektrycznego
- Przewód o długości 5 m z końcówką otwartą (wolny koniec) do dowolnego podłączenia
- Nominalny prąd styków – do 4 A (maksymalna obciążalność przewodu 4,5 A)
- Stabilna konstrukcja – blokada oraz śruba radełkowana z niklowanej odlewki cynkowej
- Kabel PVC – odporny na działanie oleju i promieniowanie UV, bez ołowiu, kadmu, FCKW oraz silikonu
- Przystosowanie do pracy w wymagających warunkach – zakres temperatury pracy kabla od -30°C do 80°C (do stałej instalacji)
- Szybki i pewny montaż dzięki gwintowi M8 x 1
Budowa i wygodna integracja ze złączami M8
Złącze posiada kompaktową i ergonomiczną konstrukcję, która umożliwia łatwe prowadzenie przewodów w rozdzielnicach oraz szafach sterowniczych. Diody LED nie są zintegrowane – przewód oferuje klasyczną funkcjonalność bez dodatkowej elektroniki.
Kolory przewodów (brązowy BN, niebieski BU, czarny BK) ułatwiają szybką identyfikację i prawidłowe podłączenie zgodnie ze schematem połączeniowym.
Wytrzymałość i bezpieczeństwo użytkowania
- Podwyższona odporność mechaniczna – ochrona przed drganiami i wstrząsami dzięki blokadzie oraz zabezpieczeniu przeciwwstrząsowemu
- Odporność na chemikalia oraz oleje – sprawdzi się nawet w agresywnym środowisku przemysłowym
- Ochrona przed wnikaniem pyłu i wody dzięki wysokiemu stopniowi IP
- Bardzo dobre parametry ogniowe – spełnia normy UL 1581 § 1090, IEC 60332-2-2, FT2
Dlaczego warto stosować złącza M8 żeńskie kątowe?
Złącze tego typu to popularny wybór w aplikacjach wymagających wytrzymałości na warunki przemysłowe, elastyczności w długości przewodów oraz niezawodności przekazu sygnałów i zasilania. Dzięki zastosowaniu kątowego wyprowadzenia oraz zwiększonego stopnia ochrony IP67 możliwe jest bezproblemowe stosowanie w trudnych warunkach otoczenia.
Rozwiązanie sprawdzi się w automatyce maszynowej, przemyśle spożywczym, logistyce, robotyce, a także w budowie systemów czujnikowych i sterujących.
