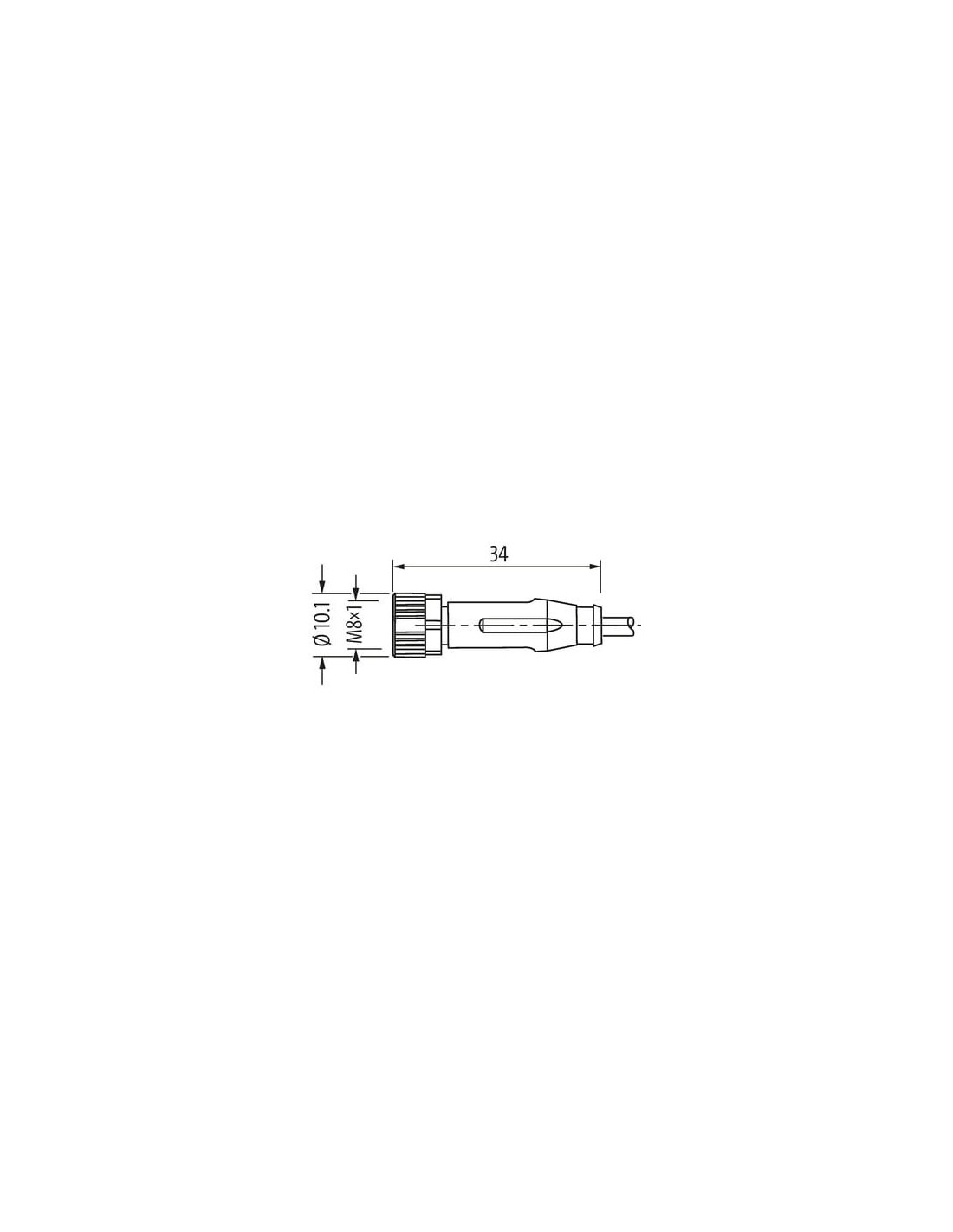

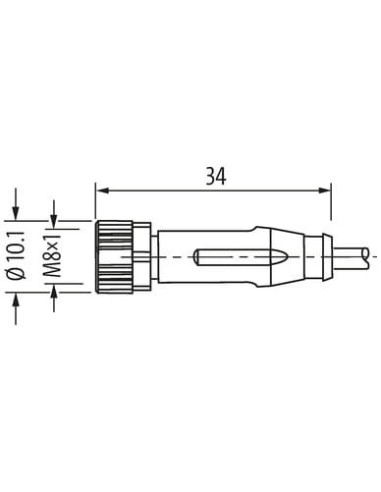

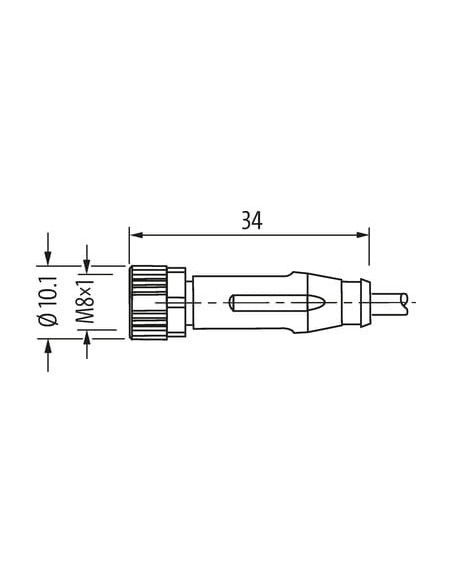

Żeński proste
M8, 8-pinów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | NBR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

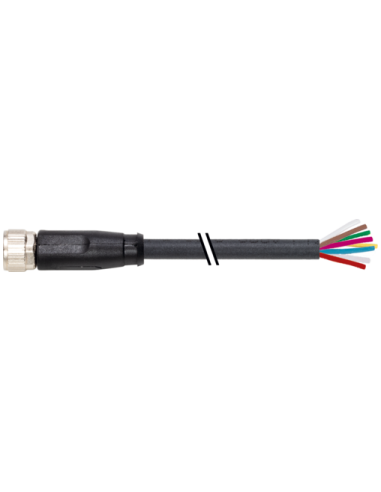

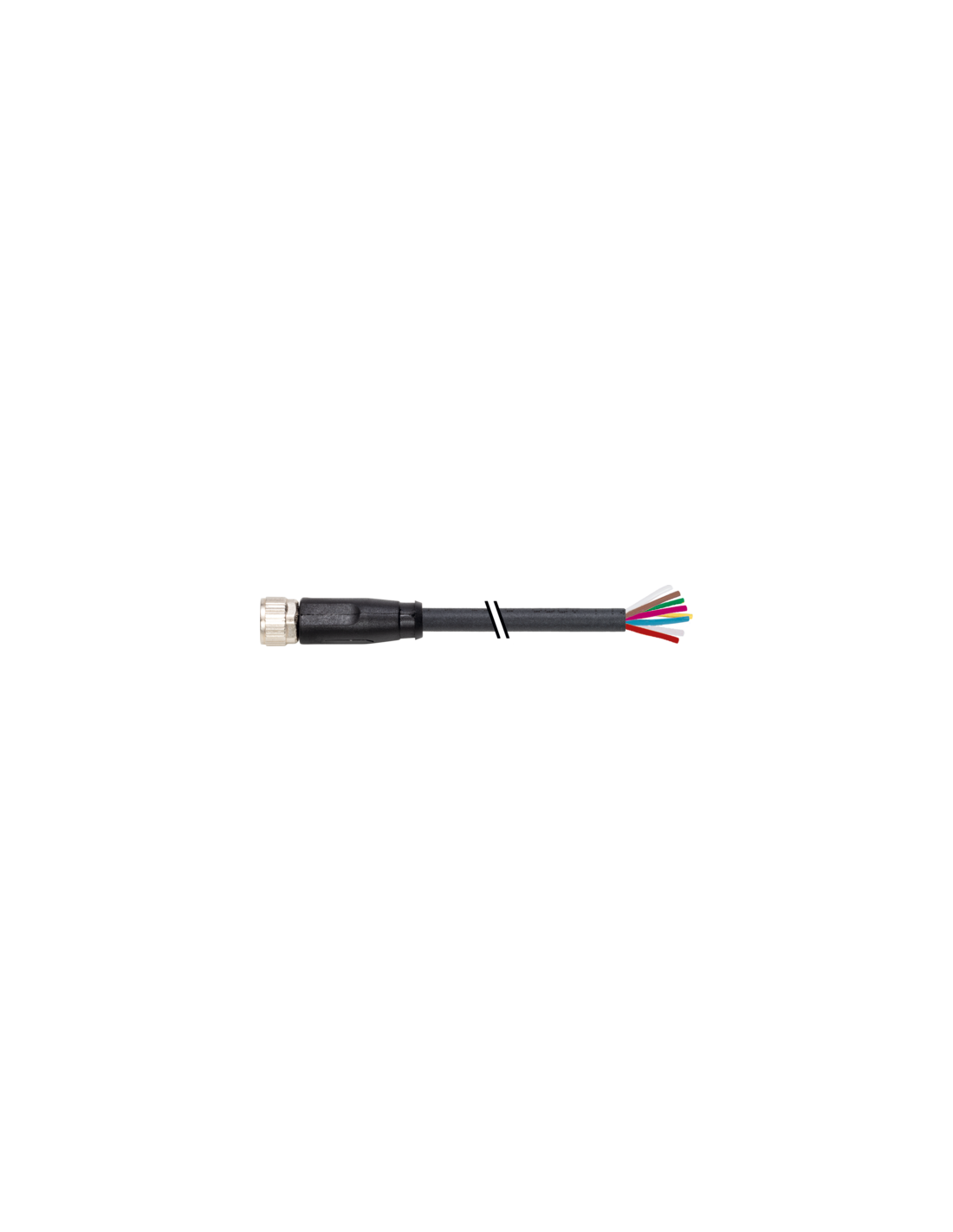

Złącze kablowe M8 żeńskie 8-pin proste – przewód 15 m
Złącze M8 żeńskie 8-pin z prostym wyprowadzeniem przewodu oraz długością kabla 15 metrów to solidne i niezawodne rozwiązanie dla aplikacji przemysłowych, automatyki oraz systemów sensorowych. Produkt o zdefiniowanym kodzie 7000-08961-6961500 idealnie sprawdza się do precyzyjnego przesyłu sygnałów oraz zasilania.
Konstrukcja i bezpieczeństwo – niezawodność połączeń M8
Obudowa złącza wykonana jest z wytrzymałego tworzywa sztucznego, odpornego na działanie olejów oraz większości chemikaliów, co czyni je doskonałym wyborem do wymagających warunków przemysłowych. Zgodność ze standardem IP67 zapewnia pełną ochronę przed pyłem i krótkotrwałym zanurzeniem w wodzie, pod warunkiem prawidłowego montażu.
- Konektor M8, 8-pin, kodowanie A
- Powłoka styków: pozłacana – zwiększona odporność na korozję
- Montaż: przykręcany, włożony – pewność i stabilność połączenia
- System zabezpieczeń przeciwwstrząsowych – trwałość również w dynamicznych aplikacjach
- Zacisk gwintowy M8 x 1, blokada i śruby z cynkowego odlewu ciśnieniowego (niklowane)
Możliwości wykorzystania i typowe zastosowania złączy M8
Złącza M8 proste 8-pin są standardowo wykorzystywane w aplikacjach wymagających przesyłu sygnałów wielokanałowych, m.in. do podłączania czujników, enkoderów, elementów wykonawczych oraz urządzeń automatyki przemysłowej. Uniwersalne, ekranowane przewody PUR o długości 15 m gwarantują bezpieczną pracę w silnie zanieczyszczonym środowisku, a przewody spełniają restrykcyjne normy dotyczące odporności na płomień, ścieranie i działanie oleju.
- Idealne do systemów automatyki, linii produkcyjnych, transportu i robotyki
- Podłączanie czujników, siłowników, sterowników PLC
- Zastosowanie w środowiskach narażonych na drgania i wilgoć
- Możliwość pracy w szerokim zakresie temperatur: od -30°C do +80°C
Specyfikacja kabla i przewodów
Przewód PUR zapewnia wysoką odporność na ścieranie i działanie olejów. Przekrój żyły 8 x 0,14 mm² gwarantuje optymalne przewodzenie sygnałów oraz zasilania do 30 V i 1,5 A na styk. Przewody skręcane o identyfikacji kolorystycznej ułatwiają szybkie podłączenie.
- Kabel czarny, identyfikacja żył: biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony
- Minimalny promień gięcia: 6 x średnica zewnętrzna kabla
- Wysoka wytrzymałość mechaniczna – 2 miliony cykli gięcia (C-track)
- Spełnia normy odporności na płomień i oleje
Podsumowanie – złącze M8 8-pin proste do zaawansowanych zastosowań przemysłowych
Proste złącze żeńskie M8, 8-pinowe z przewodem o długości 15 m to niezawodny wybór do instalacji automatyki przemysłowej, transportu, maszyn produkcyjnych oraz wszędzie tam, gdzie wymagane jest stabilne, odporne na warunki środowiskowe połączenie wielożyłowe. Rozwiązanie to umożliwia łatwą integrację z wieloma urządzeniami i gwarantuje trwałość oraz pewność przesyłu sygnałów w najtrudniejszych warunkach.
