Żeński kątowe
M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 295 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 55 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze M12 kątowe żeńskie 8-pinowe do kabli – Kod 7000-17061-2950150
Profesjonalne złącze M12 żeńskie kątowe 8-pinowe z wolnym końcem przewodu, przeznaczone do szerokiego zastosowania w automatyce przemysłowej, systemach maszyn i urządzeń produkcyjnych, układach czujników oraz aplikacjach wymagających pewnego i szczelnego połączenia sygnałowego i zasilającego. Prezentowany konektor M12 stanowi sprawdzone rozwiązanie dla środowisk przemysłowych o podwyższonych wymaganiach dotyczących wytrzymałości mechanicznej oraz odporności chemicznej.
Zastosowania złącza M12 8-pinowego kątowego
Złącze kątowe M12 doskonale sprawdza się w miejscach o ograniczonej przestrzeni montażowej, gdzie istotna jest kompaktowa budowa i łatwość prowadzenia przewodu pod kątem 90°. Konstrukcja przewodu z wolnym końcem pozwala na indywidualne dopasowanie do instalacji. Złącze nadaje się do szerokiego zakresu aplikacji, m.in. w:
- automatyce przemysłowej,
- maszynach produkcyjnych i robotyce,
- systemach pomiarowych i sterowania,
- instalacjach czujników,
- aplikacjach transportowych i logistycznych,
- rozproszonych systemach I/O.
Wytrzymałość i odporność w wymagających warunkach
Złącze M12 wykonane jest z wysokiej jakości tworzywa sztucznego oraz odpornej powłoki niklowanej, co zapewnia odporność na oleje, agresywne chemikalia oraz uszkodzenia mechaniczne. Klasa ochrony IP65/IP66K/IP67 gwarantuje szczelność w warunkach zapylenia, wilgoci oraz okresowego zanurzenia, co jest istotne w aplikacjach przemysłowych wymagających niezawodnych połączeń.
Budowa i możliwości montażu złącza
Złącze wyposażone jest w 8 pozłacanych styków gwarantujących stabilność transmisji. Kątowa konstrukcja umożliwia prowadzenie przewodu bezpośrednio przy maszynie, ograniczając ryzyko uszkodzeń mechanicznych. Mocowanie odbywa się poprzez nakręcaną śrubę radełkowaną z gwintem M12 x 1, co zapewnia łatwy montaż oraz pewne połączenie elektryczne.
- Długość przewodu: 1,5 m (inne długości dostępne na zamówienie)
- Kolor izolacji przewodu: szary
- Materiał płaszcza: PUR – odporny na ścieranie i uderzenia
- Przewody bezhalogenowe, bezołowiowe, wolne od kadmu
Bezpieczeństwo i trwałość połączenia
Maksymalne napięcie robocze wynosi 30 V, co czyni złącze uniwersalnym wyborem do zasilania i komunikacji. Solidność połączenia poprawiają zalecenia dotyczące odciążenia kabla oraz zachowania minimalnych promieni gięcia – zabezpiecza to przewód przed mechanicznymi uszkodzeniami i utratą szczelności.

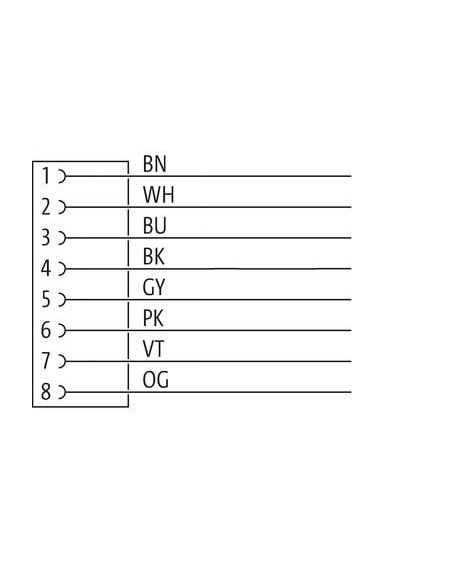

Kolorystyka przewodów i rozkład styków – ułatwiona instalacja
Przewód o długości 1,5 m zawiera 8 żył w różnych kolorach (pomarańcz, fioletowy, różowy, szary, czarny, niebieski, biały, brązowy), co ułatwia prawidłowe podłączenie. Standardowy rozkład PIN-ów zgodny z normą DIN EN 61076-2-101 gwarantuje kompatybilność z urządzeniami przemysłowymi.
Typowe cechy i zalety produktu
- Proste prowadzenie przewodu w ciasnej zabudowie dzięki kątowej konstrukcji
- Wysoka odporność na czynniki chemiczne, oleje i płomienie
- Odporność mechaniczna płaszcza PUR – przystosowany do ruchu i zginania w aplikacjach dynamicznych
- Szczelność potwierdzona klasami IP65, IP66K i IP67
- Trwałe, pozłacane styki – niezawodna transmisja sygnałów i zasilania
- Elastyczność przewodu i szeroki zakres temperatur roboczych (od -40°C do +85°C)
Złącze umożliwia realizację profesjonalnych, szczelnych i pewnych połączeń w najbardziej wymagających instalacjach przemysłowych oraz automatyce, pozwalając na bezproblemowe użytkowanie nawet w trudnych warunkach eksploatacyjnych.
