Żeński kątowe
M8, 3-piny
2× LED (PNP)
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

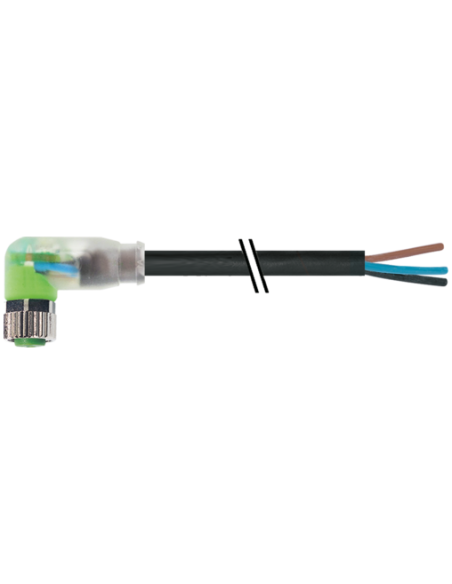

Konektor M8 żeński katowy z LED i wolnym końcem przewodu – 7000-08121-6300200
Złącze M8 żeńskie katowe z diodami LED to uniwersalny i niezawodny element wykorzystywany w przemysłowych systemach automatyki, robotyce oraz aparaturze sterującej. Model 7000-08121-6300200 wyróżnia się wysoką jakością wykonania, optymalizując przepływ sygnałów i prądu przy zachowaniu pełnego bezpieczeństwa połączeń.
Wysoka wytrzymałość i odporność chemiczna
Obudowa konektora wykonana jest z wytrzymałego tworzywa PUR, cechującego się doskonałą odpornością chemiczną i na oleje. Przewód charakteryzuje się dodatkowo odpornością na UV, benzynę, oleje oraz płomienie, dzięki czemu złącze sprawdza się nawet w trudnych warunkach środowiskowych i przemysłowych. Zastosowanie materiałów bezhalogenowych, bezołowiowych i wolnych od kadmu zapewnia bezpieczną eksploatację również w rygorystycznych środowiskach produkcyjnych.
Zastosowanie złącza konektorowego M8 w automatyce
Konektory M8 katowe z LED to rozwiązanie często wybierane w:
- Czujnikach zbliżeniowych i urządzeniach sygnalizacyjnych,
- Systemach automatyki przemysłowej,
- Instalacjach maszyn CNC i robotów,
- Przemysłowych liniach produkcyjnych oraz rozdzielniach sygnałów,
- Aplikacjach wymagających sygnalizacji stanu za pomocą LED.
Kątowa głowica złącza ułatwia montaż w trudno dostępnych miejscach, zapewniając optymalną ergonomię prowadzenia przewodów i minimalizując ryzyko uszkodzeń mechanicznych.
Najważniejsze cechy konektora M8 żeńskiego katowego z LED
- Standard M8, 3-piny – kompatybilność z powszechnie stosowanymi złączami w automatyce,
- Wyjście z wolnym końcem przewodu pozwala na elastyczne dopasowanie do wymagań aplikacji,
- Podświetlenie LED – dwie diody (zielona/żółta) ułatwiające diagnozowanie stanu urządzenia,
- Wysoka klasa ochrony: IP65, IP66K, IP67, gwarantująca szczelność oraz odporność na pył i wodę,
- Prąd roboczy do 4 A i napięcie do 30 V DC,
- Pozłacane styki zapewniające niezawodność transmisji sygnałów,
- Oplot z wytrzymałego materiału PUR – skuteczna ochrona przewodu podczas wieloletniej eksploatacji,
- Łatwy montaż: złącze skręcane z zabezpieczeniem przeciwwstrząsowym.
Typowe aplikacje i korzyści z zastosowania konektora M8 katowego
Produkty tej serii znajdują zastosowanie wszędzie tam, gdzie konieczna jest szybka, bezpieczna i trwała transmisja sygnałów w wymagających warunkach technicznych i środowiskowych. Wbudowane diody LED umożliwiają natychmiastową diagnozę obecności sygnału i usprawniają serwisowanie urządzeń. Dzięki przemyślanej konstrukcji i niewielkim wymiarom konektor łatwo integruje się z istniejącymi instalacjami.
Dodatkowe korzyści:
- Szeroki zakres temperatur pracy od -40 °C do 90 °C (zależnie od rodzaju pracy),
- Wysoka odporność na zginanie przewodu – do 10 milionów cykli podczas pracy ruchomej,
- Łatwa identyfikacja połączeń dzięki wyraźnemu oznaczeniu przewodów oraz piktogramowi pinów,
- Kompatybilność ze standardami przemysłowymi (DIN EN 61076-2-104),
- Możliwość zamówienia innych długości przewodów na życzenie.
Konektor M8 żeński katowy z LED i wolnym końcem przewodu to gwarancja solidności, trwałości oraz komfortu użytkowania w każdej profesjonalnej instalacji automatyki przemysłowej.
