Dostępny
Męski prosty
M12, 4-piny
Kodowanie A
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 201 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 58,3 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |

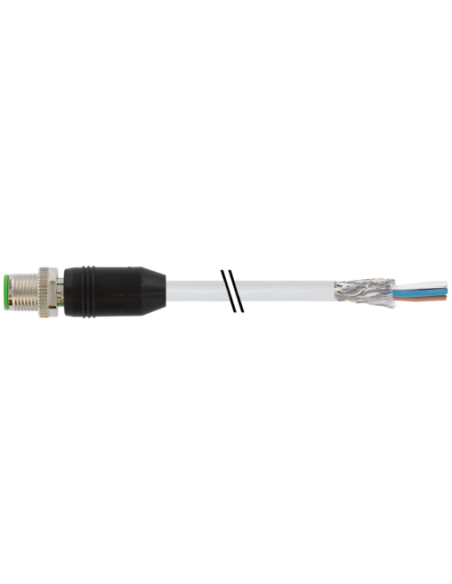

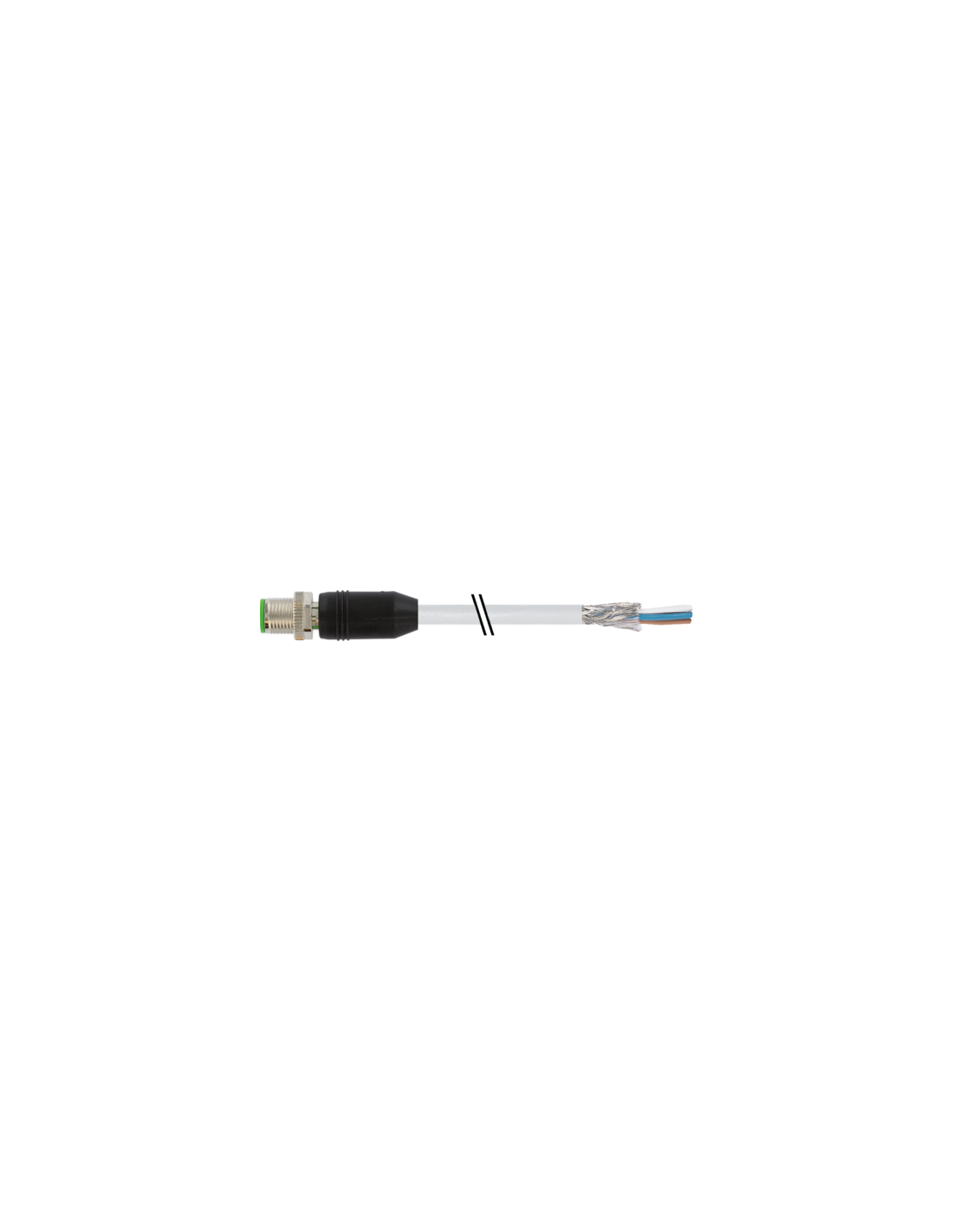

Złącze M12 męskie proste ekranowane z kablem 6 m – 7000-13081-2010600
Złącze M12 męskie proste ekranowane z kablem to wysokiej jakości komponent przeznaczony do niezawodnego przesyłu sygnałów i zasilania w wymagających aplikacjach przemysłowych. Wersja z przewodem o długości 6 metrów oraz czterema pozłacanymi pinami zapewnia stabilność połączenia oraz wysoką odporność na zakłócenia elektromagnetyczne dzięki solidnemu ekranowaniu.
Charakterystyka złącza M12 męskiego prostego ekranowanego
- M12, 4 piny, kodowanie A – uniwersalne zastosowanie w automatyce przemysłowej.
- Ekranowanie przewodu – oplot miedziany, ocynowany, zapewniający ochronę przed zakłóceniami elektromagnetycznymi.
- Wysoka odporność na chemikalia, oleje, benzynę oraz czynniki atmosferyczne.
- Obudowa z tworzywa sztucznego – gwarantuje niską wagę oraz odporność na uszkodzenia mechaniczne.
- Stopień ochrony IP65, IP66K, IP67 – odpowiednie zabezpieczenie przed pyłem, wodą i silnym natryskiem wodnym.
- Bezpieczeństwo i łatwość montażu – system wkładany, przykręcany, zabezpieczenie przeciwwstrząsowe.
Zastosowanie złącza M12 ekranowanego
Złącza M12 męskie proste z kablem to sprawdzone rozwiązanie w aplikacjach wymagających niezawodnego połączenia sygnałowego lub zasilającego. Najczęściej wykorzystywane są w:
- automatyce przemysłowej i robotyce,
- instalacjach maszyn i linii produkcyjnych,
- systemach czujników i siłowników,
- przesyłaniu sygnałów w trudnych warunkach środowiskowych,
- pojazdach specjalistycznych oraz systemach transportowych.
Najważniejsze zalety stosowania złączy M12 ekranowanych
- Ochrona przed zakłóceniami – solidne ekranowanie chroni sygnał przed wpływem zakłóceń elektromagnetycznych nawet na dużych dystansach.
- Trwałość oraz szczelność – możliwość pracy w szerokim zakresie temperatur (-25°C do +85°C), odporność na działanie olejów, chemikaliów i strumienia wody.
- Elastyczna długość przewodu – standardowo 6 m, na życzenie dostępne inne długości dostosowane do indywidualnych wymagań instalacyjnych.
- Prosty montaż i niezawodne połączenie – standardowy gwint M12x1, rozwarcie klucza SW13, blokada antywibracyjna oraz odporność na rozkręcenie podczas wstrząsów.
Budowa przewodu i złącza
Przewód o izolacji PVC w kolorze szarym, cztery żyły (brązowy, biały, niebieski, czarny), skrętka miedziana – zapewnia dobrą giętkość, odporność na ścieranie i łatwość obróbki mechanicznej. Konstrukcja niesie za sobą:
- Ekran kabla: 80% pokrycia oplotem miedzianym.
- Odporność na płomień: zgodność z UL 1581 § 1100 FT2 oraz IEC 60332-2-2.
- Brak substancji szkodliwych: przewód wolny od ołowiu, kadmu, FCKW oraz silikonu.
- Średnica zewnętrzna kabla: 5,3 mm.
Przykładowe schematy i inne istotne informacje techniczne
Złącze M12 umożliwia niezawodne połączenie czterech przewodów sygnałowych zgodnie ze standardem kodowania A. Przewody mogą być bezpiecznie podłączone dzięki oznaczeniom BN (brązowy), WH (biały), BU (niebieski) i BK (czarny). Przykładowe schematy oraz widok gniazda przedstawiono w ilustracjach technicznych.
Solidność wykonania oraz szerokie spektrum zastosowań sprawiają, że złącze M12 męskie proste ekranowane z kablem to niezawodny wybór do nowoczesnych, wymagających instalacji przemysłowych i automatyki.
