Żeński proste
M12, 5-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Długość cięcia (osłona) | 40 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 40 mm |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

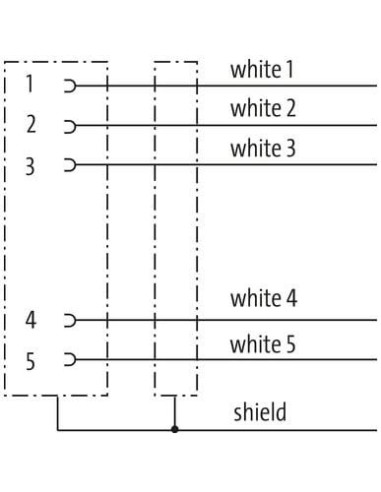

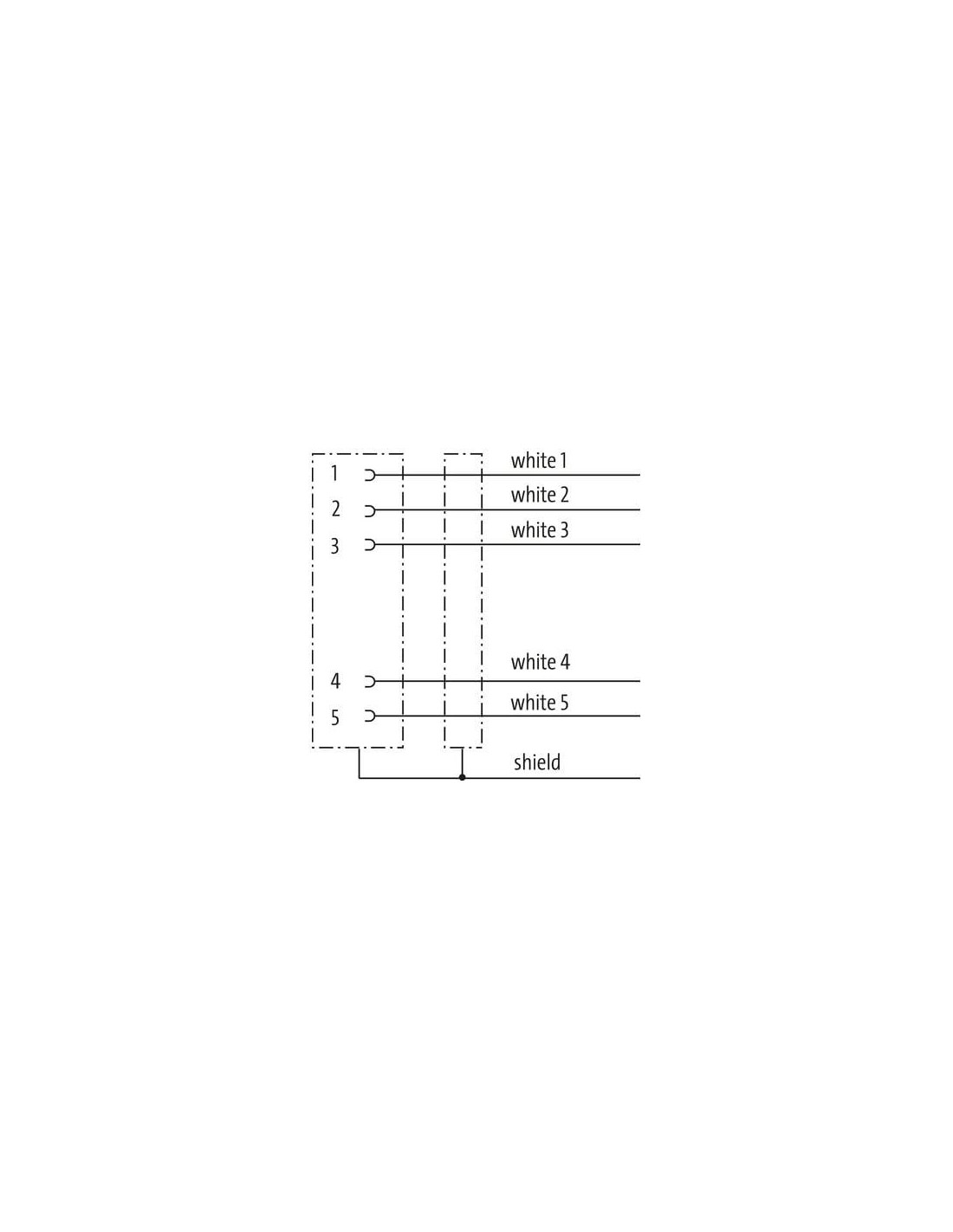

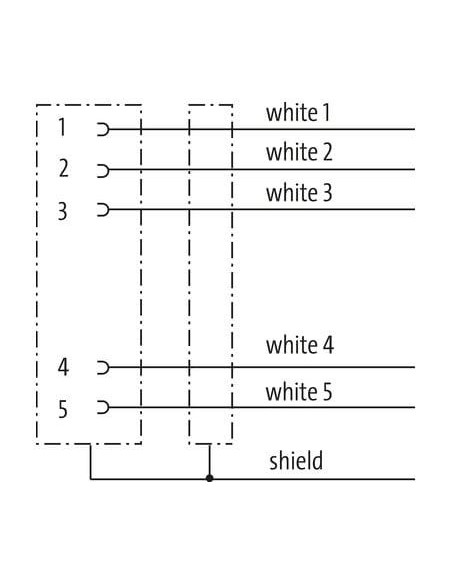

| wire arrangement | biały 5, biały 4, biały 3, biały 2, biały 1 |
General data | Cable
| Identyfikacja przewodu | R14 |
| Printing color of wire insulation | czarny (biała izolacja) |
| Printing spacing of wire insulation | 15 mm |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały 5, biały 4, biały 3, biały 2, biały 1 |
Mechanical data | Cable
| Cable weigth | 77 g/m |
| Materiał płaszcz | Radox EM 104 |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | Radox EI 303 |
| Amount wires | 5 |
| Outer diameter insulation | 1,42 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Printing color of wire insulation | czarny (biała izolacja) |
| Printing spacing of wire insulation | 15 mm |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,18 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 1000 V |
| Max. rated voltage (conductor - ground) | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6,8 A |
| Electrical resistance line constant wire | 40,1 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 120 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 3 x Outer diameter |
| Promień gięcia (w ruchu) | 4 x Outer diameter |
Kabel M12 żeński 0° 5-pinowy 1,5 m – 7080-13221-R140150
Kabel M12 żeński 0° to wysokiej jakości przewód przeznaczony do wymagających aplikacji przemysłowych. Dzięki kompaktowej i solidnej budowie doskonale sprawdza się wszędzie tam, gdzie wymagana jest niezawodna i trwała transmisja sygnału lub zasilania. Standard M12 gwarantuje szeroką kompatybilność z większością urządzeń automatyki i maszyn przemysłowych.
Zastosowania i korzyści z użycia kabla M12 żeńskiego 0°
Złącze M12 znajduje szerokie zastosowanie w systemach automatyki przemysłowej, czujnikach, siłownikach, urządzeniach pomiarowych, a także w układach sterowania i rozdzielniach. Kabel umożliwia szybką i pewną instalację w trudnych warunkach produkcyjnych i magazynowych.
Dzięki ekranowaniu oraz wysokiej odporności na zakłócenia elektromagnetyczne przewód zapewnia stabilność sygnału nawet w środowisku o dużym natężeniu pracy maszyn. Zastosowanie takich rozwiązań pozwala minimalizować ryzyko błędnych przesyłów informacji oraz zwiększa bezpieczeństwo procesów produkcyjnych.
- Dzięki ekranowaniu kabel doskonale chroni przed zakłóceniami EMI.
- Konstrukcja z 5 żyłami pozwala na obsługę wielu funkcji jednocześnie – komunikacja, sygnał, zasilanie.
- Łatwa instalacja – przewód jest elastyczny, a zakończenie M12 ułatwia szybkie podłączanie i rozłączanie nawet w ograniczonych przestrzeniach.
- Odporność na oleje i chemikalia – zewnętrzny płaszcz wykonany z tworzywa PUR minimalizuje ryzyko uszkodzeń w trudnych warunkach przemysłowych.
- Bezhalogenowa konstrukcja zapewnia wysoki poziom bezpieczeństwa pożarowego i ekologicznego.
- Długość kabla 1,5 m doskonale nadaje się do typowych połączeń w maszynach, rozdzielniach i szafach sterowniczych.
Budowa przewodu i szczegóły techniczne
Kabel wyposażono w prostą, 5-pinową wtyczkę M12 żeńską, zgodną z normą DIN EN 61076-2-101. Specjalnie zaprojektowana powłoka i osłona przewodu zapewniają odporność na promieniowanie UV oraz bardzo dobrą odporność na ścieranie i działanie substancji chemicznych.
Wewnętrzne żyły wykonane są z ocynowanej miedzi, co gwarantuje wysoką trwałość przewodu oraz odporność na korozję. Dodatkowa niklowana powłoka blokady i zacisk cynkowy zapewniają trwałość złącza.
Bezpieczeństwo i niezawodność w automatyce przemysłowej
Kabel M12 żeński 0° jest przeznaczony do zastosowań o podwyższonych wymaganiach dotyczących bezpieczeństwa i niezawodności. Dzięki wysokiej odporności mechanicznej oraz solidnym parametrom elektrycznym sprawdzi się w systemach wymagających długotrwałej i bezawaryjnej pracy.
Produkt może być wykorzystywany zarówno w nowych aplikacjach, jak i podczas modernizacji istniejących instalacji automatyki. Zastosowanie kodowania A zapobiega przypadkowym, błędnym połączeniom. Doskonale sprawdzi się w branżach takich jak przemysł spożywczy, produkcja maszyn, logistyka, magazynowanie, automotive oraz energetyka.
Kabel M12 – przykładowe zastosowania
- Połączenie czujników i siłowników w aplikacjach automatyki przemysłowej.
- Podłączanie urządzeń pomiarowych i sterujących w szafach sterowniczych.
- Instalacje maszyn i linii produkcyjnych w środowiskach o wysokich wymaganiach odporności chemicznej oraz mechanicznej.
- Systemy transportu i logistyki, gdzie przewody narażone są na drgania, wstrząsy oraz zmiany temperatury.
Kabel M12 żeński 0° 7080-13221-R140150 to niezawodne rozwiązanie do nowoczesnych instalacji przemysłowych, wyróżniające się wytrzymałością, kompatybilnością i bezpieczeństwem użytkowania.
