Żeński proste
M12, 4-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Długość cięcia (osłona) | 40 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 40 mm |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały 1, biały 2, biały 3, biały 4 |
General data | Cable
| Identyfikacja przewodu | R13 |
| Printing color of wire insulation | czarny (biała izolacja) |
| Printing spacing of wire insulation | 15 mm |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Bandowanie | Fleece, Foil |
| wire arrangement | biały 1, biały 2, biały 3, biały 4 |
Mechanical data | Cable
| Cable weigth | 67,1 g/m |
| Materiał płaszcz | Radox EM 104 |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 5,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | Radox EI 303 |
| Amount wires | 4 |
| Outer diameter insulation | 1,42 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Printing color of wire insulation | czarny (biała izolacja) |
| Printing spacing of wire insulation | 15 mm |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,18 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 1000 V |
| Max. rated voltage (conductor - ground) | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 7,2 A |
| Electrical resistance line constant wire | 40,1 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 3,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 120 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 3 x Outer diameter |
| Promień gięcia (w ruchu) | 4 x Outer diameter |
Kabel M12 żeński 4-pinowy prosty 20m – profesjonalne połączenie do zastosowań przemysłowych
Kabel M12 żeński 0° o długości 20 metrów i kodzie produktu 7080-13201-R132000 to wysokiej jakości przewód dedykowany do wymagających aplikacji w automatyce przemysłowej, robotyce, systemach czujnikowych oraz w maszynach i liniach produkcyjnych.
Wtyk M12 o prostym wyprowadzeniu z czterema pinami zapewnia pewne i stabilne połączenie sygnałowe oraz zasilające w środowiskach o podwyższonym poziomie zakłóceń elektromagnetycznych. Kabel zakończony jest wolnym końcem, co umożliwia jego indywidualne dopasowanie do potrzeb konkretnej instalacji.
Budowa i materiały odporne na czynniki zewnętrzne
Złącze wykonane jest z wytrzymałego tworzywa PUR, a obudowa z cynkowego odlewu ciśnieniowego z niklowaną powłoką, co zapewnia wysoką odporność na oleje, chemikalia i uszkodzenia mechaniczne. Przewód posiada także ekranowanie w postaci oplotu miedzianego, ocynowanego, co zwiększa ochronę przed zakłóceniami EMI/RFI, czyniąc go idealnym rozwiązaniem w środowiskach o wysokim poziomie zakłóceń.
- Klasa szczelności i bezpieczeństwa: spełnia normę DIN EN 61076-2-101 (M12)
- Zakres temperatury pracy: od -25°C do +85°C przy końcówce M12, przewód gotowy na warunki od -50°C do +120°C (praca statyczna)
- Odporny na promieniowanie UV, płomienie i oleje
- Zabezpieczenie przeciwwstrząsowe
- Wolny od halogenów i ołowiu – bezpieczeństwo i ekologia
Możliwości zastosowania i typowe obszary wykorzystania kabla M12 żeńskiego 4-pinowego
Kabel M12 żeński 4-pinowy sprawdzi się doskonale w szerokim zakresie zastosowań przemysłowych. Typowe obszary wykorzystania obejmują:
- Automatyka przemysłowa – przesył sygnałów czujników, siłowników i elementów wykonawczych
- Robotyka – wytrzymałość na dynamiczne zginanie oraz ochrona przed zakłóceniami elektromagnetycznymi
- Systemy sterowania maszyn
- Transport i logistyka – połączenia w pojazdach przemysłowych i liniach transportowych
- Przemysł chemiczny oraz spożywczy – odporność na agresywne media po wcześniejszej weryfikacji materiałowej
Wyposażenie i funkcjonalność
Kabel przystosowany jest do szybkiego montażu i niezawodnej eksploatacji w trudnych warunkach. Posiada kodowanie A, które umożliwia łatwe i pewne dopasowanie złącza. Konstrukcja przewodu zapewnia dodatkowe wzmocnienie dzięki folii fleecowej oraz ekranowi z oplotu miedzianego.
- Kolor izolacji: czarny, oznaczenie żył w kolorze białym z nadrukiem co 15 mm
- Promień gięcia: 3 x średnica zewnętrzna (stały), 4 x średnica (ruchomy)
- Układ żył: 4 żyły skręcone, 19 drucików miedzianych (0,18 mm), przekrój 0,5 mm²

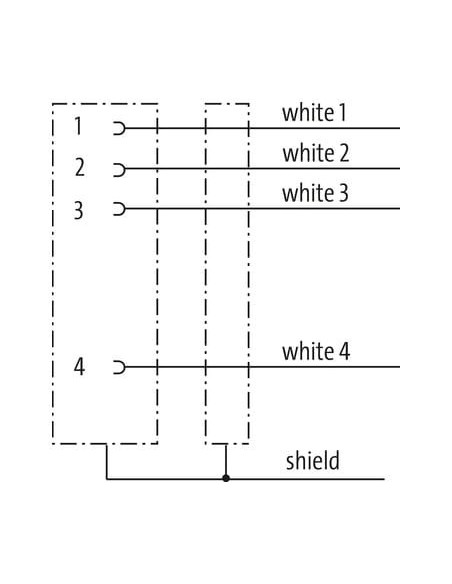

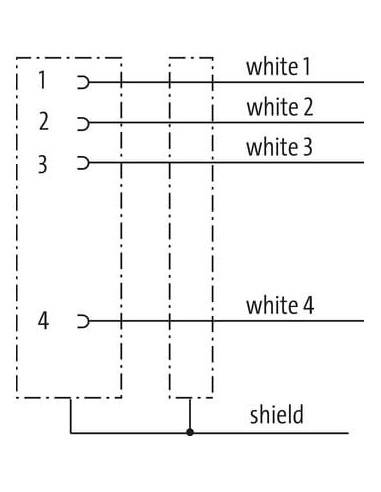

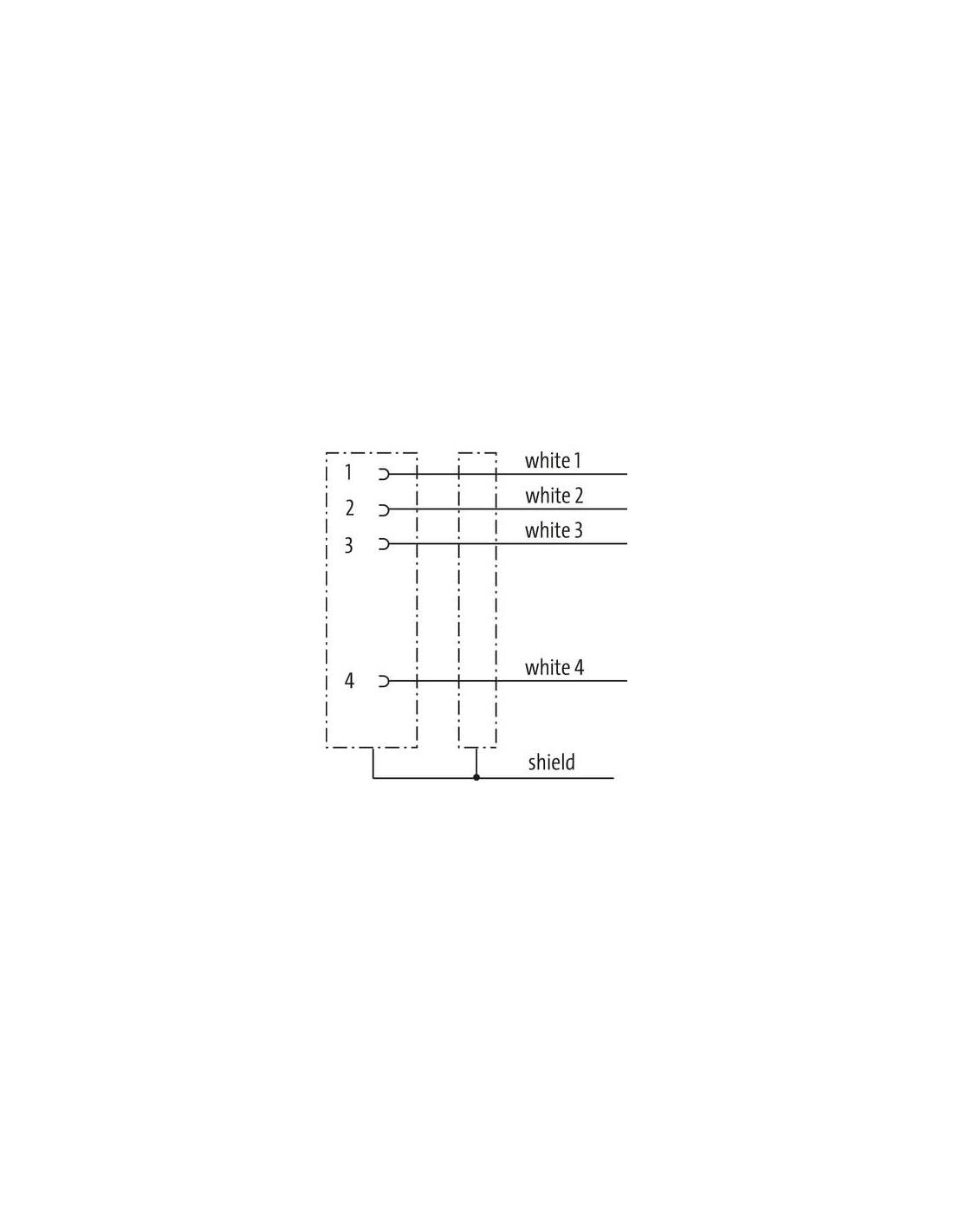

Konstrukcja techniczna – schematy i rysunki
Produkt posiada pełną dokumentację techniczną oraz schematy połączeń, które pozwalają na szybkie i prawidłowe wdrożenie do instalacji. Złącze M12 zostało zaprojektowane zgodnie z przemysłowymi standardami, gwarantując kompatybilność z większością urządzeń automatyki.
Dlaczego warto wybrać kabel M12 żeński prosty 20m?
Trwałość, odporność chemiczna, szeroki zakres temperatury pracy oraz solidne ekranowanie predysponują ten przewód do stosowania w najbardziej wymagających aplikacjach. Elastyczność konfiguracji wolnego końca umożliwia dostosowanie przewodu do unikalnych rozwiązań systemowych każdej instalacji.
