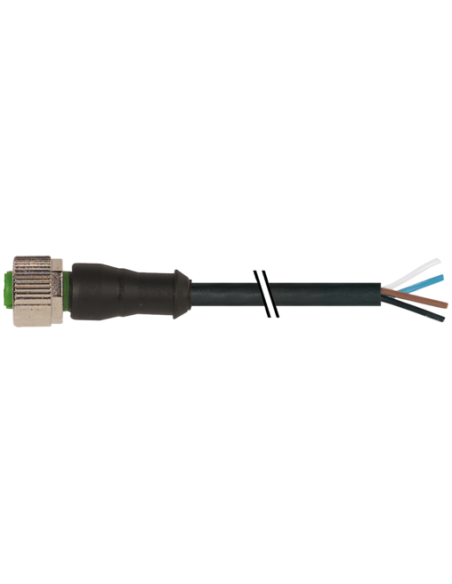

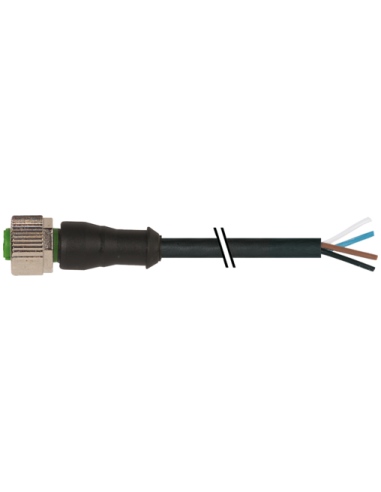

Żeński proste
M12, 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały |
| Identyfikacja przewodu | 614 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze M12 żeńskie proste to niezawodne i uniwersalne rozwiązanie do zastosowań przemysłowych, automatyki oraz technologii maszynowej. Posiada 4 piny i kodowanie typu A, a jego konstrukcja została zoptymalizowana pod kątem trwałości i komfortu podłączania.
Złącze M12 4-pinowe o długości kabla 7 m znajduje zastosowanie m.in. w:
Konektor posiada gwint M12 x 1 oraz prostą formę odejścia kabla, co ułatwia montaż w trudno dostępnych miejscach. Obudowa wykonana z tworzywa PUR zapewnia wysoką odporność chemiczną, na oleje oraz uszkodzenia mechaniczne. Styk jest pozłacany, co zapewnia doskonałą przewodność i ogranicza ryzyko korozji.
Stopień ochrony IP65/IP66K/IP67 gwarantuje pełną odporność na pył, wodę oraz czyszczenie pod ciśnieniem, a także ochronę przed silnym strumieniem wody. Wysoka odporność na drgania dzięki zabezpieczeniu przeciwwstrząsowemu oraz trwała konstrukcja złącza czynią je idealnym rozwiązaniem do aplikacji przemysłowych wymagających niezawodnych połączeń przez długi czas eksploatacji.
Przewód o długości 7 metrów został wykonany w technologii skrętki, posiada cztery żyły o przekroju 0,34 mm² każda, co umożliwia przesył prądów do 4,8 A. Izolacja z PVC zapewnia wysoką elastyczność przewodu oraz odporność na promieniowanie UV, płomienie (zgodność z IEC 60332-2-2 | UL 1581 FT2), działanie chemikaliów i olejów.
Brak zawartości ołowiu, kadmu, FCKW i silikonu to gwarancja bezpieczeństwa dla środowiska oraz operatora. Kabel spełnia surowe normy dotyczące odporności na czynniki zewnętrzne, a minimalny promień gięcia (5x średnica zewnętrzna) pozwala na łatwe prowadzenie przewodu w szafach sterowniczych i obszarach ruchomych.
Złącze M12 żeńskie wyposażone jest w cztery piny skojarzone z przewodami o następującym kodowaniu kolorystycznym, ułatwiającym identyfikację podczas instalacji:
Złącze spełnia wymagania normy DIN EN 61076-2-101 (M12), a certyfikaty cURus gwarantują bezpieczne stosowanie w aplikacjach automatyki na rynkach międzynarodowych.
M12 żeńskie proste 4-pinowe z kablem 7 m (kod: 7000-12221-6140700) to trwały, szczelny i zgodny z wymaganiami przemysłowymi konektor do szerokiej gamy zastosowań w automatyce, produkcji, logistyce oraz maszynach specjalnych. Jego parametry mechaniczne, elektryczne i chemiczne zapewniają niezawodność połączenia oraz łatwy i szybki montaż.
