Żeński proste
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 234 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

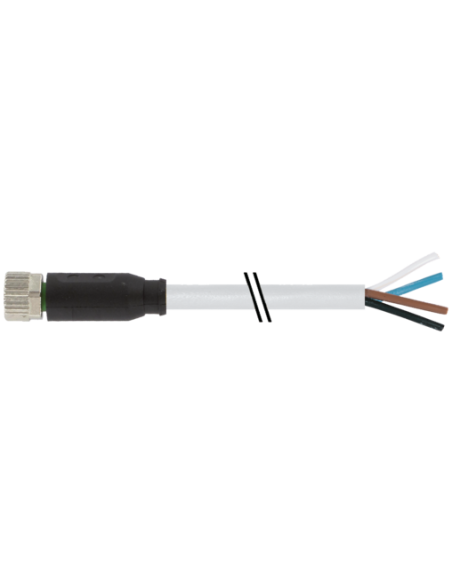

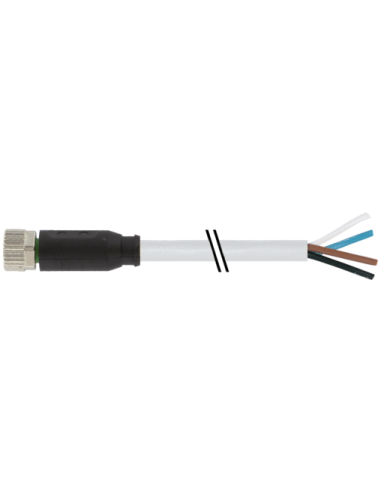

Złącze przewodowe M8, 4-pin, 5m – profesjonalne rozwiązanie do połączeń przemysłowych
Złącze przewodowe M8 4-pin z wolnym końcem, o długości 5 metrów, to niezawodny komponent przeznaczony do automatyki przemysłowej, maszyn oraz urządzeń sterujących. Przewód wyposażono w prostą głowicę żeńską z gwintem M8 x 1 oraz pozłacanymi stykami, które zapewniają stabilność i niską rezystancję połączenia.
Wytrzymała konstrukcja i wysoka odporność na warunki środowiskowe
Obudowa wykonana z wysokiej jakości tworzywa sztucznego (PUR) gwarantuje odporność na chemikalia, oleje oraz działanie agresywnych mediów. Stopień ochrony potwierdzony przez normy IP65, IP66K oraz IP67 umożliwia korzystanie z przewodu w trudnych warunkach przemysłowych oraz wszędzie tam, gdzie wymagane są podwyższone standardy wytrzymałości na kurz i wilgoć.
M8 – standard w branży automatyki i urządzeń pomiarowych
- Uniwersalność zastosowania – złącze idealnie sprawdza się w czujnikach, elementach wykonawczych oraz systemach automatyki.
- Wysoka kompatybilność – zgodność z normą DIN EN 61076-2-104 gwarantuje szerokie możliwości integracji z urządzeniami różnych producentów.
- Stabilność montażu – prosta instalacja dzięki gwintowi M8 x 1 oraz zabezpieczeniu przeciwwstrząsowemu.
Zalety przewodu PUR w wymagających aplikacjach
Izolacja wykonana z poliuretanu (PUR) zapewnia doskonałą elastyczność przy zachowaniu wysokiego poziomu odporności mechanicznej. Przewód spełnia wymagania dotyczące bezpieczeństwa środowiskowego – jest wolny od halogenów, kadmu, ołowiu oraz FCKW. Całość konstrukcji gwarantuje:
- Odporność na wielokrotne zginanie, skręcanie oraz dynamiczną pracę w ruchu (np. w prowadnikach kablowych – C-track).
- Odporność na płomienie i wysokie temperatury robocze sięgające do 90°C.
- Długą żywotność nawet w wymagających warunkach przemysłowych.
Przewód M8 4-pin – schemat połączeń i typowe zastosowania
Konfiguracja 4 przewodów (brązowy, biały, niebieski, czarny) oraz zgodność z typowym kodowaniem A pozwala na łatwą identyfikację i szybkie podłączenie w systemach sterowania oraz transmisji sygnałów. Rozwiązanie rekomendowane m.in. do:
- Okablowania czujników i siłowników w automatyce
- Systemów pomiarowych oraz kontrolnych (rozwiązania M8 4-pin)
- Montażu w szafach sterowniczych i instalacjach przemysłowych
- Zasilania oraz przesyłu sygnałów cyfrowych i analogowych
Montaż i trwałość – bezpieczeństwo w praktyce
Wtyk M8 ze zintegrowaną opaską kodującą minimalizuje ryzyko nieprawidłowego podłączenia. Dodatkowo, zastosowanie cynkowego odlewu ciśnieniowego w elementach blokady oraz niklowanej powłoki zwiększa odporność na korozję i uszkodzenia mechaniczne. Przewód wyposażono także w odpowiednie materiały uszczelniające typu FKM, co gwarantuje szczelność na najwyższym poziomie.
Optymalne warunki pracy – zakres temperatur, odporność chemiczna i mechaniczna
Złącze przewodowe M8, 4-pin, 5m doskonale sprawdza się w zakresie temperatur od -25°C do 85°C dla samego złącza oraz od -40°C do 90°C (praca ciągła dla przewodu). Odpowiednie do zastosowań wewnętrznych oraz zewnętrznych, zarówno w środowiskach suchych, jak i wilgotnych lub narażonych na substancje ropopochodne i chemiczne.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
