Żeński proste
M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 126 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

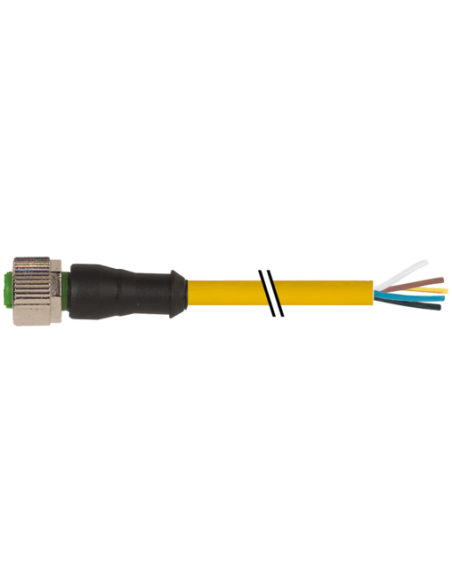

Konektor M12 żeński prosty z wolnym końcem kabla – 7000-12241-1261500
Konektor M12 żeński z prostym odejściem przewodu oraz 5-pinowym złączem jest przeznaczony do zastosowań przemysłowych i automatyki. Produkt oferuje wysoki stopień ochrony IP65, IP66K oraz IP67, co gwarantuje niezawodność działania nawet w trudnych i wymagających warunkach otoczenia.
Wysoka uniwersalność i trwałość złącza M12
Konektor M12 prosty to popularne rozwiązanie w automatyce przemysłowej, maszynowniach i instalacjach sterujących. Zastosowano kodowanie A, co umożliwia kompatybilność z wieloma urządzeniami oraz obwodami sygnałowymi, zasilającymi i komunikacyjnymi. Niklowane elementy złącza zapewniają wysoką odporność na korozję, a obudowa z tworzywa PUR charakteryzuje się wysoką odpornością chemiczną i na oleje.
Zastosowania złącza M12 5-pin prosty
- Automatyka przemysłowa – podłączanie czujników, elementów wykonawczych, siłowników i modułów wejść/wyjść.
- Maszyny produkcyjne – integracja różnych urządzeń w liniach technologicznych.
- Systemy transportowe – transfer sygnałów i energii w ruchomych oraz stacjonarnych instalacjach.
- Aplikacje wymagające wysokiej odporności na warunki zewnętrzne – np. w branży spożywczej, chemicznej, logistyce czy pakowaniu.
Zalety konektora M12 żeńskiego z wolnym końcem kabla
- Długość kabla 15 m – umożliwia łatwe i elastyczne prowadzenie okablowania w dużych instalacjach.
- Pozłacane styki – zapewniają pewność i jakość przesyłu sygnału oraz odporność na korozję.
- Obudowa i przewód wykonane z wytrzymałego PUR – odporne na ścieranie oraz działanie czynników chemicznych i olejów.
- Prosta i szybka instalacja dzięki konstrukcji dedykowanej do wsuwania i zakręcania.
- Kolorowa izolacja przewodu – ułatwia identyfikację pinów podczas podłączania.
- Spełnia normę DIN EN 61076-2-101 – gwarantuje zgodność z przemysłowymi wymaganiami.
- Wysoki zakres temperatur roboczych: od -25°C do +85°C dla złącza, od -40°C do +90°C dla kabla.
Typowe cechy techniczne i standard przewodów
- 5 żył przewodu (brązowy, biały, niebieski, czarny, szary), przekrój każdej żyły 0,34 mm².
- Wolny koniec kabla – możliwość dopasowania końcówek do potrzeb aplikacji.
- Przewód bezhalogenowy, bezołowiowy, wolny od kadmu oraz FCKW.
- Wysoka odporność na zginanie oraz liczne cykle pracy (do 10 mln cykli C-track).
- Średnica zewnętrzna kabla: 4,8 mm.
- Powłoka uszczelki z materiału FKM – wysoka szczelność połączeń.
Przykładowe obszary zastosowania konektora M12 z przewodem 15 m
Konektor M12 żeński z wolnym końcem kabla o długości 15 metrów sprawdzi się wszędzie tam, gdzie wymagana jest wysoka niezawodność połączeń elektrycznych, szybka instalacja oraz odporność na czynniki zewnętrzne. Uniwersalny standard M12 oraz 5 pinów pozwalają na przesyłanie zarówno zasilania, jak i sygnałów komunikacyjnych w instalacjach automatyki, maszynach, urządzeniach transportowych i przemysłowych systemach sterowania.
