Żeński proste
M12, 4-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |

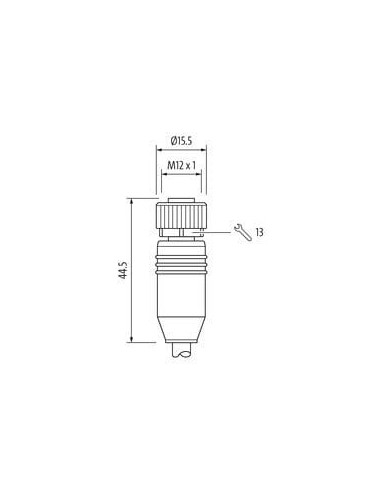

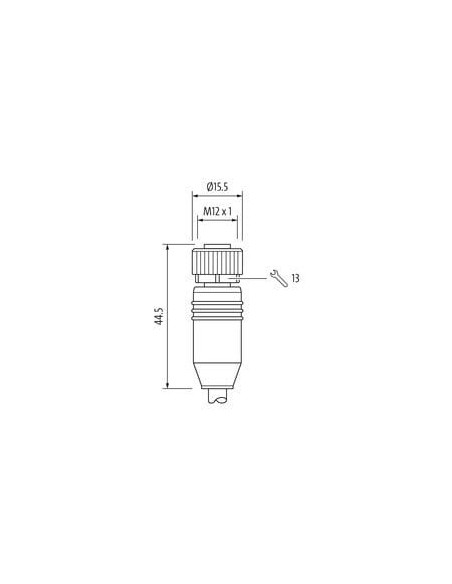

| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |

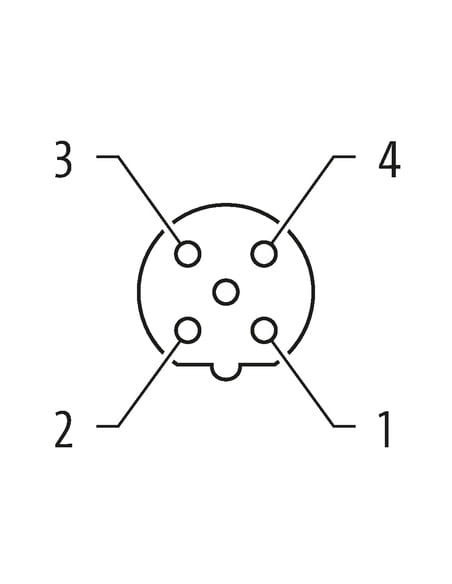

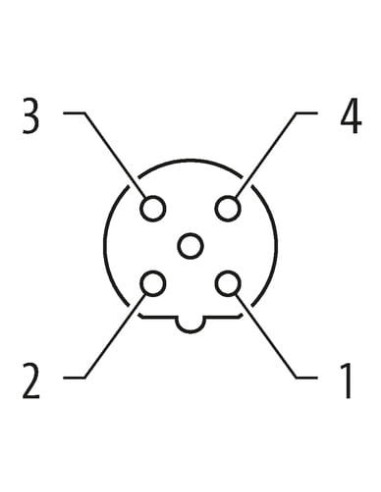

| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

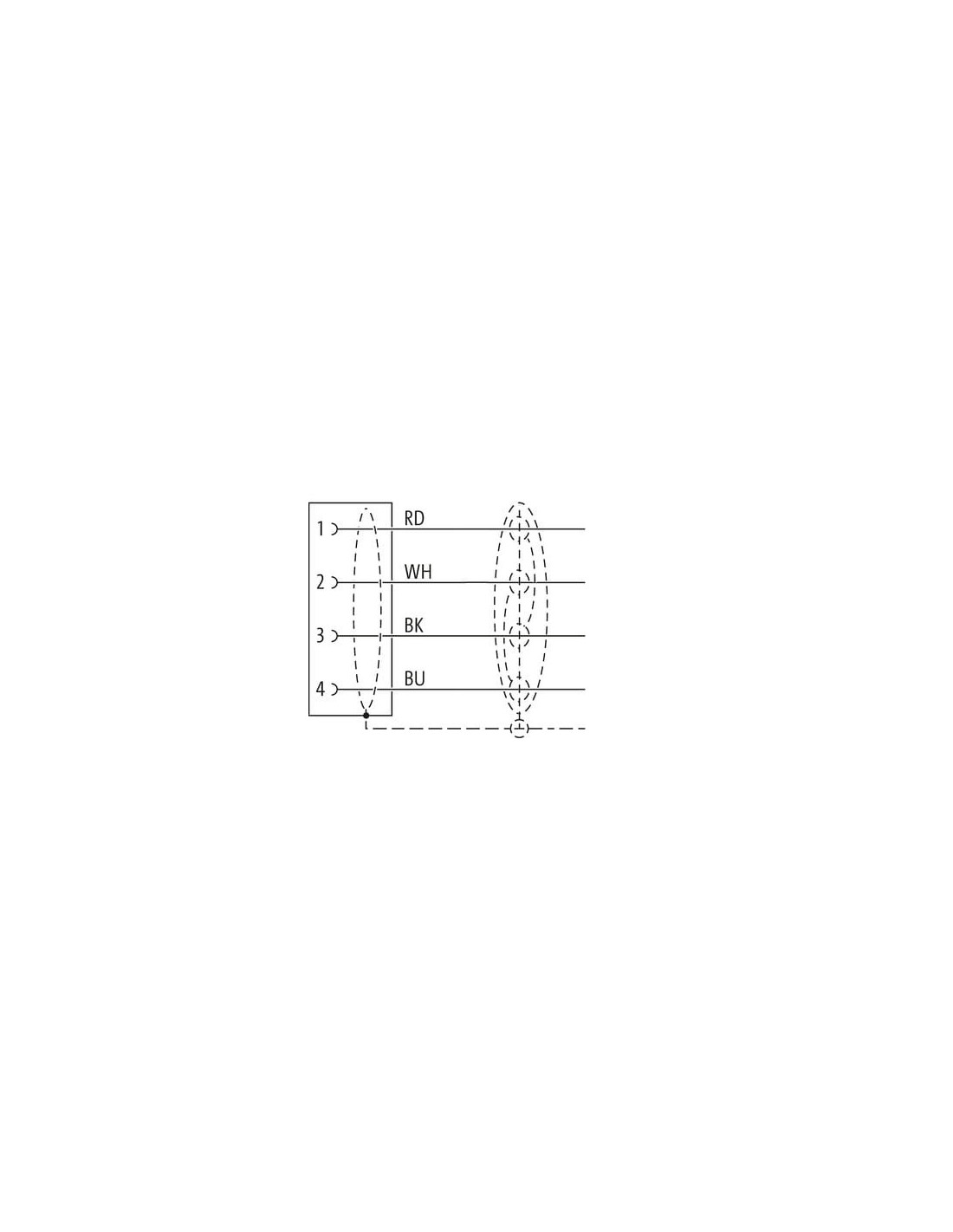

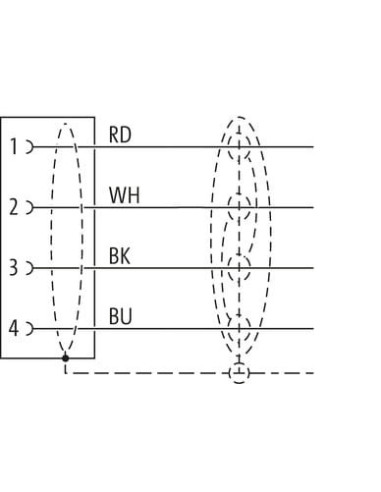

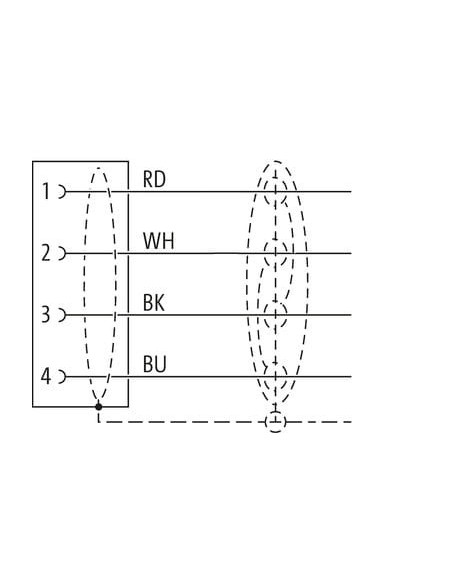

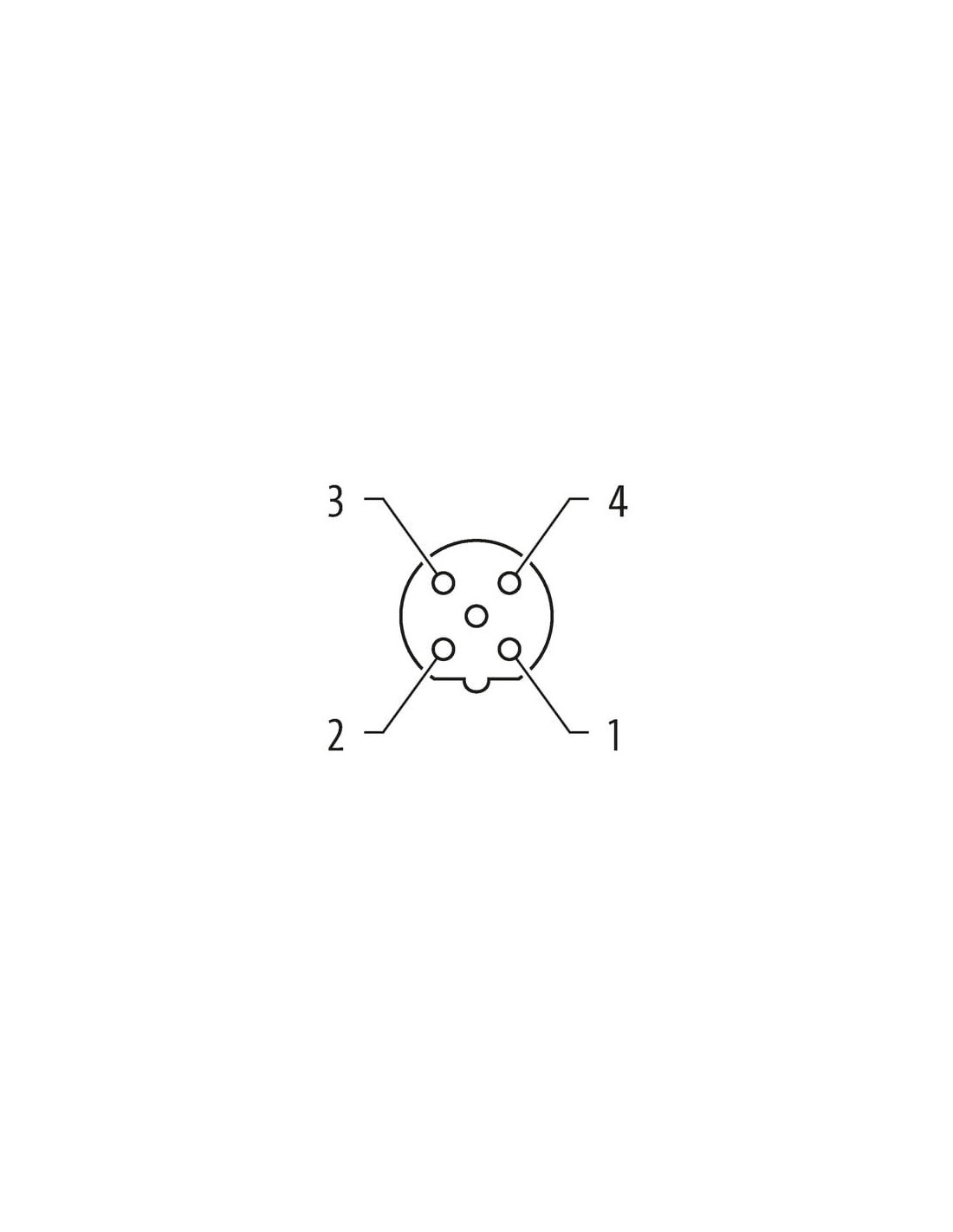

| wire arrangement | (biały, niebieski), (czarny, czerwony) |
General data | Cable
| Identyfikacja przewodu | 803 |
| Funkcja kabla | Hybrydowe, Dane, Power |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| Drain wire (cross-section) | 22 AWG |
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
Mechanical data | Cable
| Cable weigth | 63,12 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Drain wire (cross-section) | 22 AWG |
| Material wire insulation (Data) | PE |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 24 AWG |
| Conductor crosssection wire (Data) | 24 AWG |
| Material conductor wire (Data) | Skrętka miedziana, ocynowana |
| Material wire insulation (Power) | PE |
| Outer diameter wire insulation (Power) | 1,5 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 19 |
| Diameter of single wires (Power) | 22 AWG |
| Wire conductor cross section (Power) | 22 AWG |
| Material conductor wire (Power) | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyły (dane) | 3 A |
| Current carrying capacity min. wire (Power) | 6 A |
| Characteristic impedance | 120 Ω ± 10 % @ 1 MHz |
| Electrical resistance coating wire (Power) | 54 Ω/km @20 °C |
| Electrical resistance coating wire (Data) | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 40000 pF/km |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| AC withstand voltage power (wire - shield) | 2 kV @ 60 s |
| AC withstand voltage power (wire - wire) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

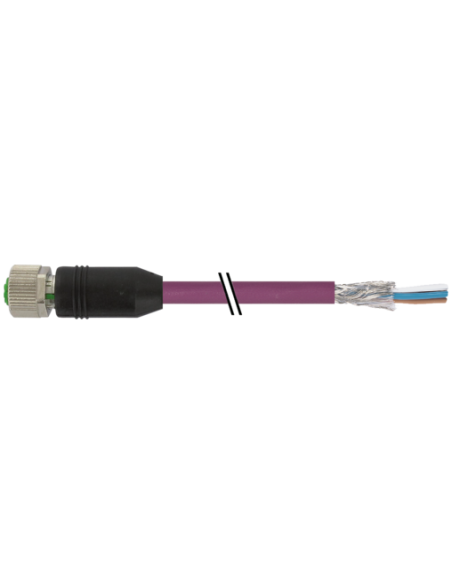

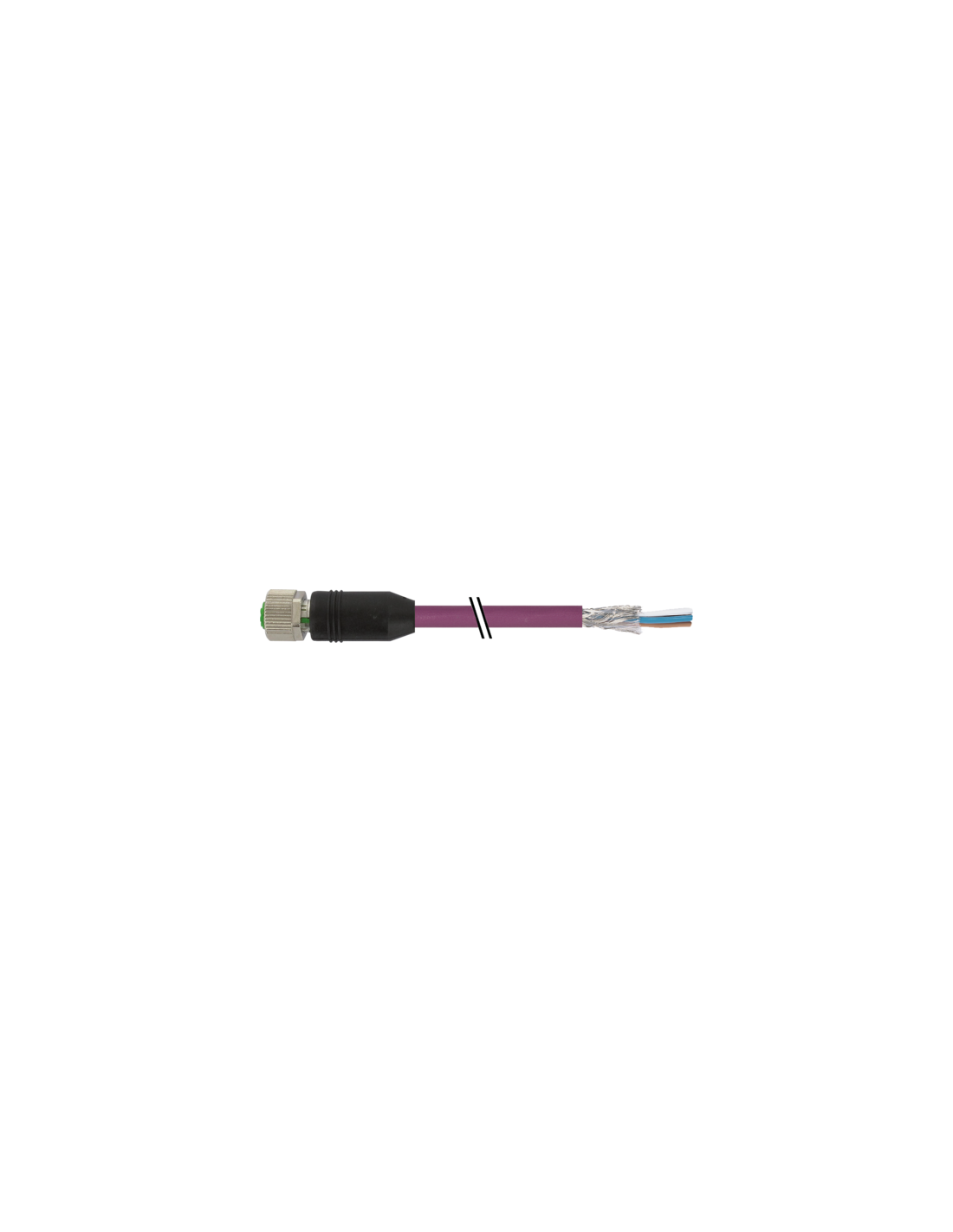

Złącze żeńskie M12 proste ekranowane z kablem 4-pin, kodowanie B – 7000-14044-8031000
Złącze M12 żeńskie proste z ekranowanym kablem o długości 10 m, przeznaczone do zastosowań przemysłowych, które wymagają niezawodnego i trwałego połączenia sygnałowego oraz zasilającego. Złącze posiada czteropinowe wyprowadzenie (4p) i jest kodowane w standardzie B, co umożliwia precyzyjną identyfikację oraz zgodność z kompatybilnymi urządzeniami.
Konstrukcja i materiały – solidność w trudnych warunkach
Obudowa złącza wykonana jest z tworzywa PUR, charakteryzującego się wysoką odpornością chemiczną i mechaniczną, a także wytrzymałością na oleje i inne agresywne substancje. Ekranowanie kabla realizowane za pomocą oplotu miedzianego (ocynowanego, pokrycie 65%) skutecznie chroni przed zakłóceniami elektromagnetycznymi. Elementy mechaniczne, takie jak gwint M12 x 1 oraz nakrętka wykonana z niklowanego odlewu cynkowego, zapewniają pewność montażu oraz odpowiednią szczelność połączenia (klucz SW13).
Możliwości wykorzystania złącza M12 ekranowanego z kablem
Produkt przeznaczony jest do szerokiego zakresu zastosowań w automatyce przemysłowej, systemach sterowania, interfejsach komunikacyjnych oraz instalacjach maszyn i urządzeń. Umożliwia niezawodną transmisję sygnałów oraz zasilania, nawet w środowiskach narażonych na drgania, wysoką wilgotność i zabrudzenia. Stopień ochrony IP67 pozwala na pracę w zapylonych i wilgotnych warunkach.
- Systemy automatyki i robotyki
- Linie produkcyjne i montażowe
- Maszyny CNC oraz przenośniki
- Czujniki i siłowniki wymagające zasilania oraz przesyłu danych
- Systemy bezpieczeństwa przemysłowego
Zalety złącza żeńskiego M12 ekranowanego z kablem
Złącze zapewnia bezproblemowy montaż (typ: włożone, przykręcone), odporność na uszkodzenia mechaniczne oraz zabezpieczenie przeciwwstrząsowe. Dzięki specjalnemu ekranowaniu przewodów osiąga się wysoką odporność na zakłócenia, co jest kluczowe w instalacjach przemysłowych oraz w środowiskach o dużym natężeniu pola elektromagnetycznego.
Kabel PUR jest wykonany z materiałów bezhalogenowych, bez ołowiu i wolnych od FCKW, co dodatkowo podnosi bezpieczeństwo środowiskowe i użytkowe rozwiązania. Przewody są oznaczone kolorystycznie (biały, niebieski, czarny, czerwony), co ułatwia podłączanie, a odporność na płomień oraz zakres temperatur roboczych od -40°C do +80°C (praca stała) gwarantuje uniwersalność zastosowania.
Typowe zastosowania i kompatybilność złączy M12 4 pin B-kodowanych
Złącze wykorzystywane jest w systemach przesyłających dane, sygnały oraz prąd zasilający. Kodowanie typu B sprawia, że nadaje się idealnie do instalacji komunikacyjnych (np. sieci Fieldbus, RS-485, Profibus) oraz hybrydowych przewodów zasilająco-sygnałowych. Konstrukcja pinów (pozłacane styki) pozwala na długotrwałe, niezawodne działanie z niską rezystancją styku.
- Przemysł spożywczy, farmaceutyczny, chemiczny i motoryzacyjny
- Instalacje w strefach o podwyższonych wymaganiach wobec odporności chemicznej i na ciecze
- Budowa maszyn, automatyka procesowa
- Sieci przemysłowe Profibus, CAN, RS-485
Informacje techniczne – M12 ekranowane złącze żeńskie z kablem
Maksymalne napięcie pracy: 60 V AC/DC (UL: 30 V AC/DC)
Maksymalny prąd roboczy na styk: 4 A
Liczba pinów/żył: 4-pin
Długość kabla: 10 m
Kodowanie: B (B-cod.)
Stopień ochrony: IP67
Zakres temperatur pracy: od -40°C do +80°C (praca stała)
Kolor izolacji przewodu: fioletowy
Instrukcja montażu: Złącze wymaga odpowiedniego zabezpieczenia przed naprężeniami mechanicznymi oraz należy zachować minimalny promień gięcia podczas prowadzenia kabla.
