Męski 90°
M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | male |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 664 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 64,9 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,45 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 7000-17021-6640500 – kątowy, 8-pinowy, męski, z przewodem 5 m

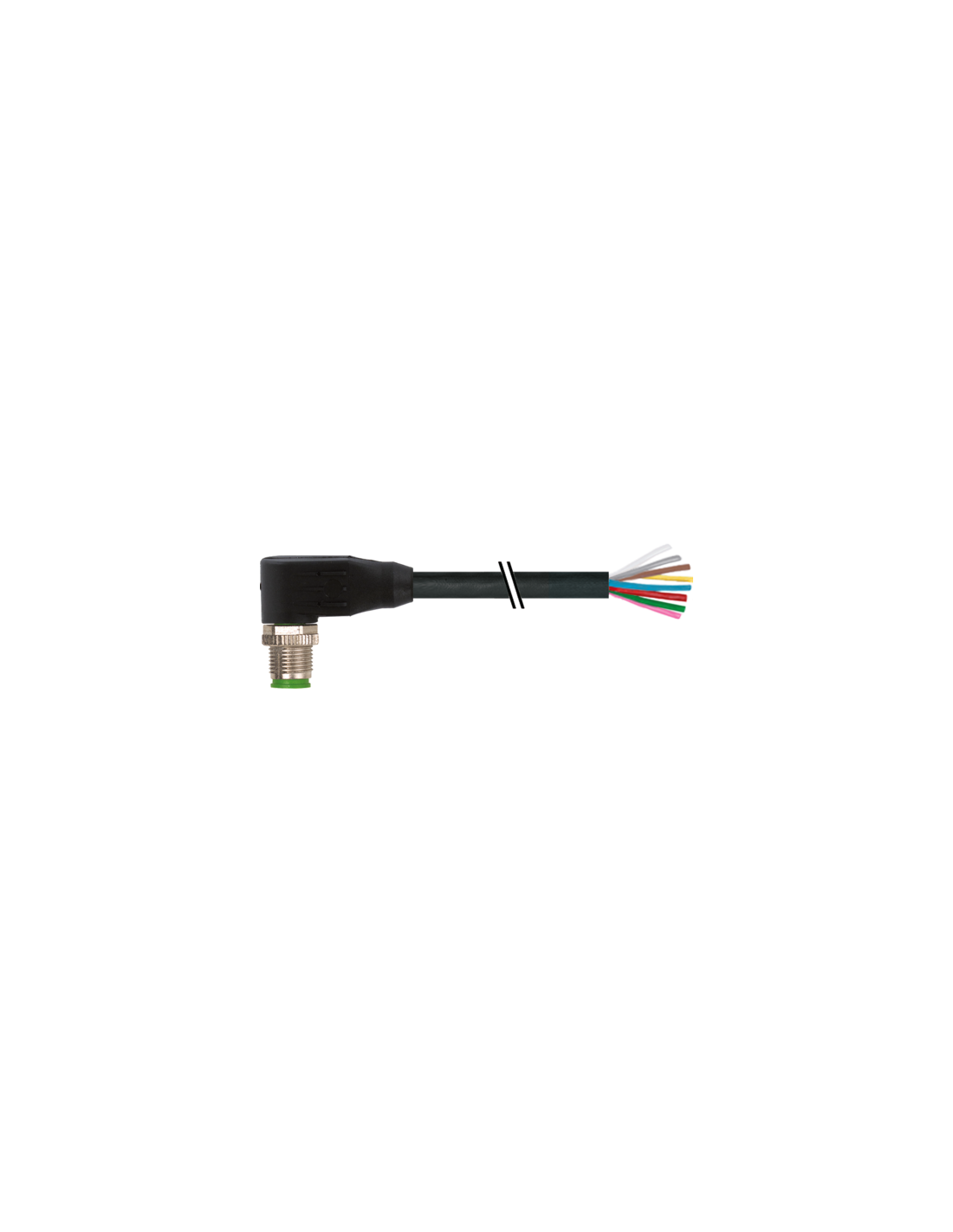

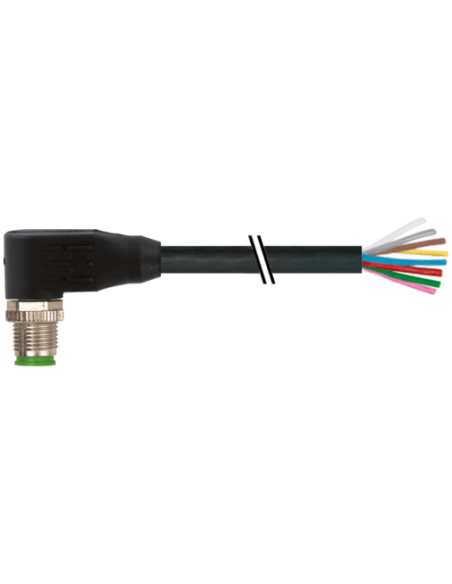

Konektor M12 7000-17021-6640500 to wysokiej jakości męskie złącze 90° z ośmioma pozłacanymi pinami, wykonane w standardzie M12. Złącze wyposażone jest w przewód o długości 5 metrów, zakończony wolnymi żyłami. Produkt spełnia rygorystyczne normy przemysłowe DIN EN 61076-2-101, oferując niezawodność i wszechstronność w zastosowaniach automatyki oraz instalacjach przemysłowych.
Zastosowania konektora M12 – automatyka, robotyka, przemysł spożywczy
Złącze M12 8-pin ze złączem kablowym znakomicie sprawdza się w:
- aplikacjach automatyki przemysłowej,
- systemach czujników i siłowników,
- maszynach pakujących,
- urządzeniach kontrolnych i sterujących,
- systemach wizyjnych,
- inżynierii procesowej,
- instalacjach wymagających wysokiej odporności na chemikalia i oleje.
Dzięki kątowej konstrukcji złącza doskonale sprawdza się w przestrzeniach o ograniczonym dostępie, zapewniając kompaktowy montaż.
M12 8-pin – bezpieczeństwo i niezawodność w trudnych warunkach
Złącze M12 7000-17021-6640500 posiada stopień ochrony IP65, IP66K oraz IP67, co zapewnia wyjątkową odporność na wodę, kurz oraz zapylenie, gwarantując bezpieczne działanie nawet w wymagających warunkach przemysłowych.
- Obudowa wykonana z plastiku o wysokiej odporności chemicznej.
- Materiał przewodu – wytrzymały PUR, odporny na ścieranie, promieniowanie UV i oleje.
- Brak diod LED – prosta konstrukcja bez elementów zakłócających sygnał.
- Temperatura pracy: od -25°C do 85°C (przewód: od -40°C do 90°C).
- Pozłacane styki zwiększają trwałość i odporność na korozję.
Budowa i parametry kabla – trwałość i elastyczność
Przewód wyposażony w 8 żył o przekroju 0,34 mm², wykonanych ze skrętki miedzianej, zapewnia wysoką przewodność i elastyczność. Osłona z PUR oraz izolacje z PP gwarantują wytrzymałość na uszkodzenia mechaniczne, promieniowanie UV oraz substancje chemiczne.
- Kabel bezhalogenowy, bezołowiowy, wolny od kadmu i FCKW.
- Odporny na gięcia: do 5 mln cykli przy promieniu gięcia 5-krotności średnicy zewnętrznej (do zastosowań stałych).
- Odporność na płomień: według norm UL 1581 i IEC 60332-2-2.
Kolory żył: biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony – łatwość identyfikacji połączeń.
Schematy i złącze – wygoda montażu i bezpieczeństwo połączeń

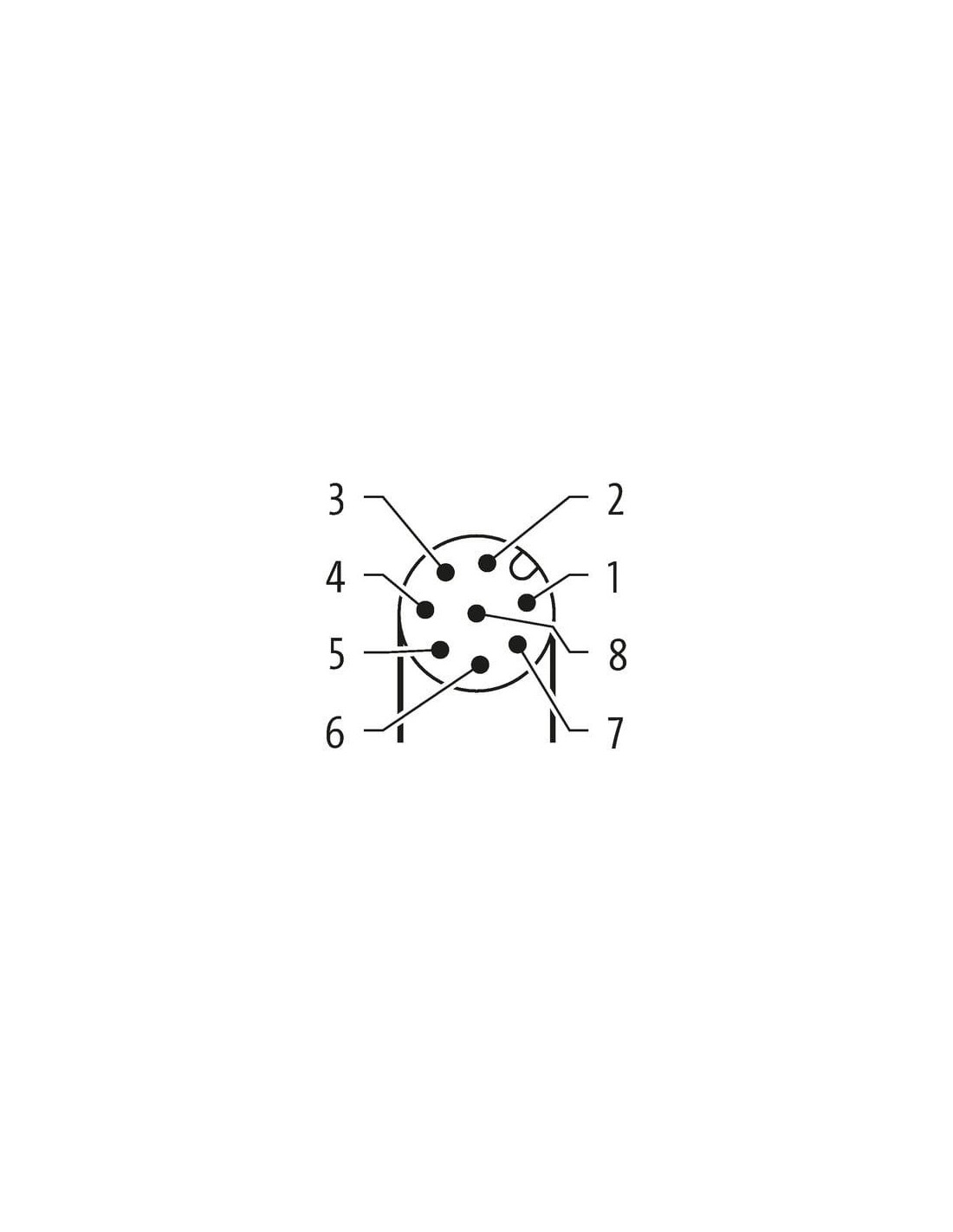

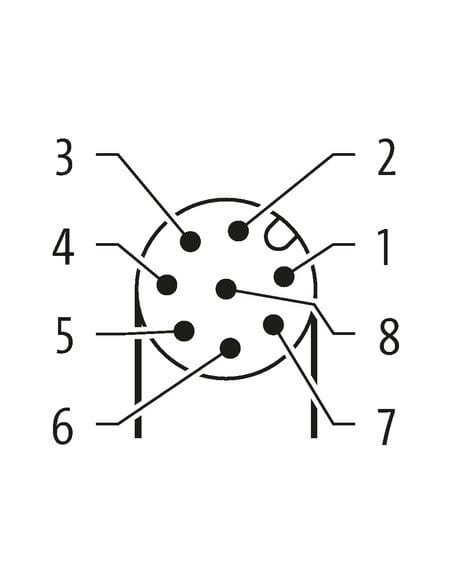

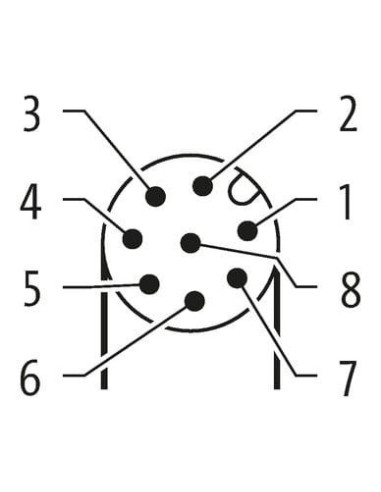

Produkt posiada czytelny schemat wyprowadzeń oraz znormalizowany układ pinów, co ułatwia szybki i bezpieczny montaż. Gwint M12 x 1, kątowy kabel oraz wytrzymała obudowa zapewniają pewność i trwałość zamocowania nawet w trudnych warunkach przemysłowych.
Dlaczego warto wybrać konektor M12 7000-17021-6640500?
- Uniwersalność – kompatybilność ze standardowymi systemami automatyki i czujnikami.
- Wytrzymałość – odporność na warunki atmosferyczne, chemikalia, oleje oraz obciążenia mechaniczne.
- Bezpieczeństwo i niezawodność sygnału w systemach sterowania.
- Szeroki zakres temperatur pracy oraz wysoka trwałość przewodu.
Produkt przeznaczony jest do zastosowań, w których liczy się niezawodność, bezpieczeństwo oraz szybka i łatwa instalacja. Konektor M12 8-pin kątowy to sprawdzony wybór nawet w najbardziej wymagających instalacjach przemysłowych.
