Męski 90°
M12, 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | male |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 4-pinowy kątowy 90° z kablem – 7000-12101-6340200
Konektor M12 4-pinowy z kątem wyjścia 90° to profesjonalne rozwiązanie przeznaczone do stosowania w automatyce przemysłowej, systemach czujników, urządzeniach sterujących oraz instalacjach wymagających trwałych i niezawodnych połączeń sygnałowych i zasilających. Model 7000-12101-6340200 zapewnia wytrzymałość zarówno w trudnych warunkach przemysłowych, jak i w układach maszyn, gdzie wymagana jest wysoka odporność na czynniki zewnętrzne.
Wytrzymałość i bezpieczeństwo – wysoka odporność IP
Konstrukcja konektora opiera się na trwałej obudowie z tworzywa sztucznego z mosiężnym, niklowanym gwintem M12 x 1, co zapewnia skuteczne zabezpieczenie przed kurzem i wodą (stopień ochrony IP65, IP66K, IP67). Konektor doskonale sprawdza się wszędzie tam, gdzie bezpieczeństwo połączenia ma kluczowe znaczenie – także w instalacjach narażonych na działanie olejów czy substancji chemicznych.
Możliwości zastosowań konektora M12 7000-12101-6340200
- Automatyka przemysłowa – idealny do zastosowań w układach sterowania, czujnikach, siłownikach oraz w blokach zasilania.
- Maszyny i robotyka – szczególnie polecany w rejonach ruchomych, gdzie wymagane jest elastyczne rozwiązanie z kątowym wyjściem kabla.
- Przemysł spożywczy i chemiczny – odporność na oleje oraz większość czynników chemicznych pozwala na użycie w trudnym środowisku.
- Systemy transportowe – sprawdzone połączenia kablowe w taśmociągach, wózkach automatycznych i w rozdzielniach sterujących.
- Dowolne aplikacje wymagające wodoszczelności, pyłoszczelności i trwałości połączeń elektrycznych.
Kluczowe cechy techniczne konektora M12 kątowego
- 4 piny z pozłacanymi stykami dla poprawy przewodności i odporności na korozję
- Kątowy kształt wyjścia przewodu (90°) zwiększający wygodę montażu w miejscach o ograniczonej przestrzeni
- Kodowanie typu A zapewniające prawidłowe podłączenie
- Wytrzymały kabel PUR o długości 2 m, nadający się do ruchomych i stałych instalacji
- Prąd roboczy maks. do 4 A, napięcie pracy do 250 V AC/DC
- Łatwa instalacja poprzez włożenie i przykręcenie – klucz SW13
- Odporność na promieniowanie UV i płomienie (spełnia normy UL oraz IEC)

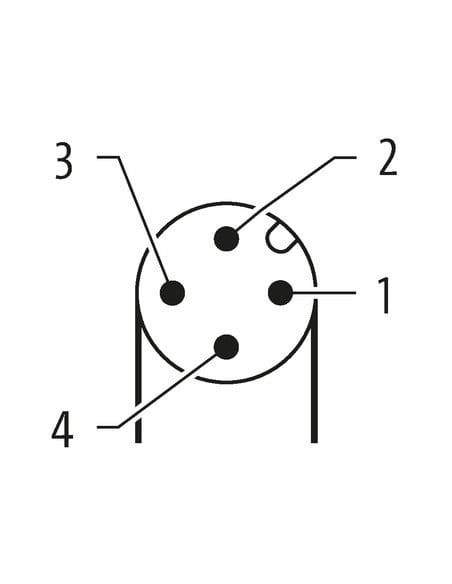

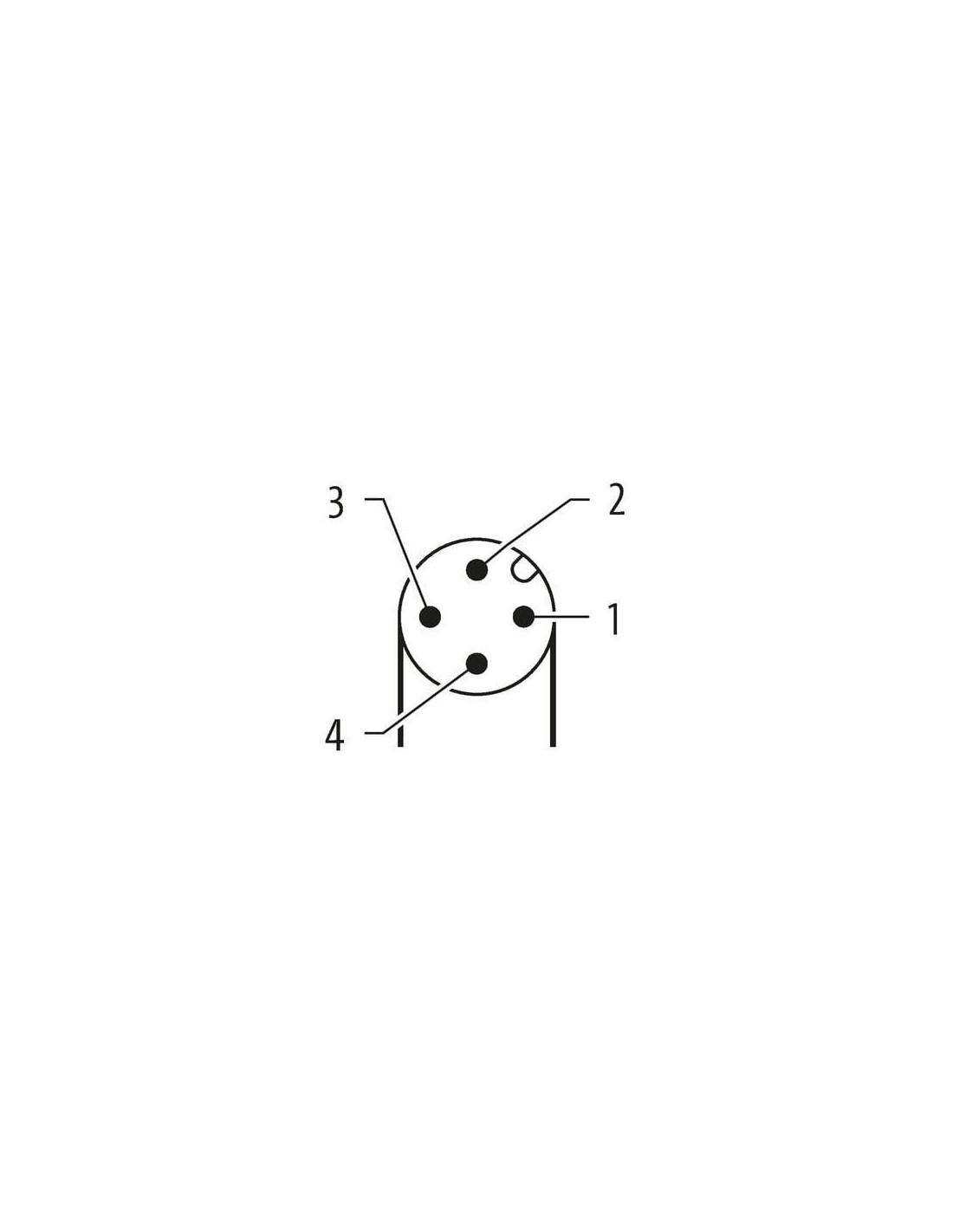

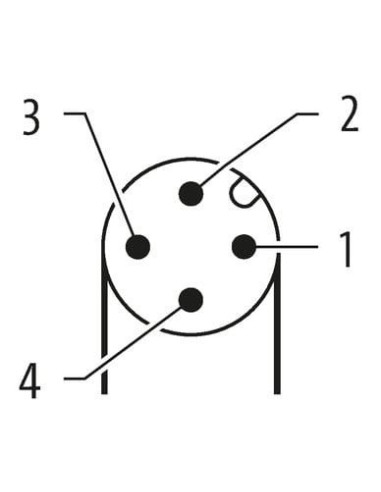

Budowa i podłączenie konektora M12 – schemat i oznaczenia przewodów
Złącze M12 wyposażone jest w cztery przewody (czarny, niebieski, biały, brązowy) o przekroju 0,34 mm². Pozwala to na łatwe podłączenie zarówno sygnałów sterujących, jak i zasilania czujników czy elementów wykonawczych. Ich oznaczenia są zgodne z międzynarodowymi standardami ochrony i instalacji przemysłowych.
Solidność wykonania – konstrukcja dostosowana do wymagających warunków
Obudowa konektora została wykonana z odpornego na uszkodzenia mechaniczne materiału PUR oraz niklowanego, cynkowego odlewu ciśnieniowego. Takie rozwiązanie gwarantuje trwałość nawet przy wielokrotnym zginaniu i narażeniu na drgania. Kabel jest wolny od ołowiu, kadmu oraz halogenów, co zwiększa bezpieczeństwo użytkowania w środowiskach przemysłowych.
Efektywność i niezawodność w długotrwałym użytkowaniu
Parametry złącza M12 7000-12101-6340200 czynią je uniwersalnym rozwiązaniem do wszelkiego typu instalacji automatyki przemysłowej. Łączy wygodę montażu, niezawodność transmisji sygnałów oraz wytrzymałość na obciążenia mechaniczne i środowiskowe. Zaawansowane wykonanie oraz przemyślana budowa sprawiają, że konektor jest chętnie wykorzystywany przez specjalistów w branży przemysłowej oraz w utrzymaniu ruchu.
