Żeński proste
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 054 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

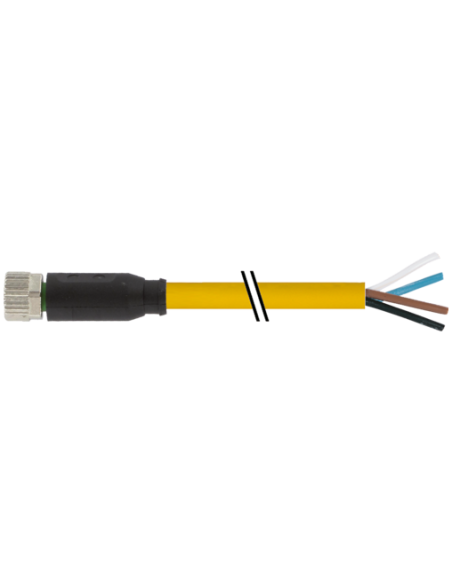

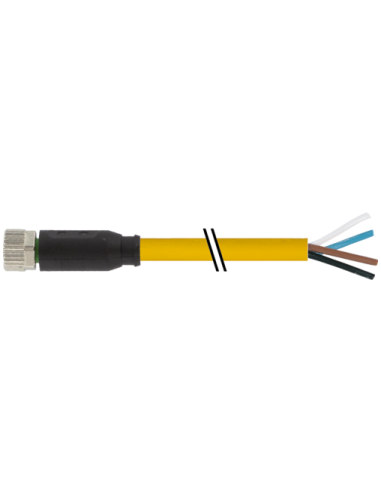

Złącze kablowe M8 4-PIN z kablem 10 m – Przewód montażowy do automatyki
Złącze M8 7999-08061-0541000 to solidne i niezawodne rozwiązanie dedykowane do instalacji automatyki przemysłowej, systemów czujników, maszyn produkcyjnych oraz wszędzie tam, gdzie niezbędne jest szybkie i trwałe połączenie elektryczne.
Wytrzymałe złącze proste M8 – idealne do trudnych warunków
Produkt wyróżnia się wysoką odpornością mechaniczną i chemiczną. Obudowa wykonana z wysokiej jakości tworzywa sztucznego PUR zapewnia skuteczną ochronę przed działaniem olejów oraz agresywnych substancji chemicznych. Stopień ochrony IP67 pozwala na stosowanie złącza w warunkach narażonych na wilgoć, pył oraz zmienne temperatury.
Bezpieczne i trwałe połączenie czteroprzewodowe
Złącze wyposażone jest w cztery styki (4 piny) wykonane z pozłacanego stopu miedzi, gwarantujące niezawodny przesył sygnałów i zasilania nawet przy długotrwałym użytkowaniu. Śruba radełkowana z plastiku umożliwia szybki montaż oraz demontaż bez użycia dodatkowych narzędzi, a wbudowane zabezpieczenie przeciwwstrząsowe gwarantuje pewność i stabilność instalacji.
Kluczowe zalety złącza M8 z kablem 10 m
- Odporność na uszkodzenia mechaniczne i chemiczne – bezproblemowa praca w wymagających środowiskach przemysłowych.
- Odporność na warunki atmosferyczne – zakres temperatur od -25°C do +85°C dla złącza oraz od -40°C do +90°C (praca kablowa).
- Wysoka szczelność IP67 – ochrona przed wodą i pyłem.
- Szybka identyfikacja przewodów – kolor żółty izolacji z oznaczeniem przewodów: BN (brązowy), WH (biały), BU (niebieski), BK (czarny).
- Długość przewodu 10 m – pozwala na montaż w rozległych instalacjach.
- Możliwość lutowania i dostosowania długości – otwarte końce kabli umożliwiają łatwą integrację z istniejącymi systemami.
- Odporność na gięcie – specjalna budowa kabla do zastosowań dynamicznych (giętki przewód, ponad 10 milionów cykli w systemach C-track).
Typowe zastosowanie przewodów M8 4P 10 m
- Automatyka przemysłowa – łączenie czujników, urządzeń wykonawczych, paneli sterujących.
- Robotyka, linie produkcyjne, maszyny CNC oraz transportery.
- Systemy bezpieczeństwa – instalacje monitorujące, systemy alarmowe i kontroli dostępu.
- Przemysł spożywczy, farmaceutyczny i chemiczny – dzięki wysokiej odporności na środki chemiczne i płyny.
- Pojazdy specjalistyczne i maszyny mobilne – szybka i trwała integracja systemów czujników.
Schemat wyprowadzeń i montaż złącza M8
Złącze posiada standardowy układ pinów M8 w wersji 4-pinowej, opisaną kolejność i kolory przewodów zgodnie z normą DIN EN 61076-2-114. W zestawie dokumentacja montażowa oraz schematy podłączeń ułatwiające szybką i bezbłędną instalację elektryczną.
Parametry użytkowe i zgodność z normami
Złącze spełnia wymagania DIN EN 61076-2-114 (M8), posiada liczne certyfikaty zgodności oraz przeszło testy odporności na płomień, gięcie i skręcanie. Przeznaczone jest do zastosowań profesjonalnych w środowiskach, gdzie wymagana jest wysoka niezawodność oraz maksymalna trwałość połączeń elektrycznych.
Podsumowanie: Złącze M8 z przewodem 10 m to uniwersalny, trwały i bezpieczny przewód do szerokiego zakresu zastosowań w automatyce i przemyśle, umożliwiający szybki montaż i stabilne połączenia elektryczne.
