Dostępny
Męski prosty
Przewód zatwierdzony dla 600 V
M12, 4-piny
Przewód zatwierdzony dla 600 V
USA
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 150 |
| Kolor izolacji | żółty |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 92,4 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 7,21 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,93 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 18 AWG |
| Conductor crosssection (wire) | 18 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 22,5 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. |
| Liczba cykli skręcania | 3 Mio. |
| Skręcanie | ± 180 °/m |

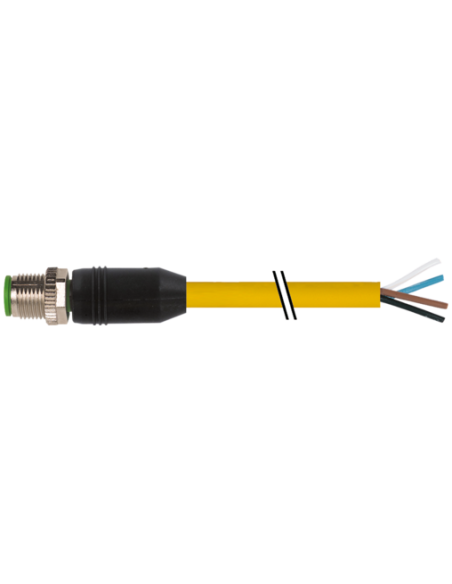

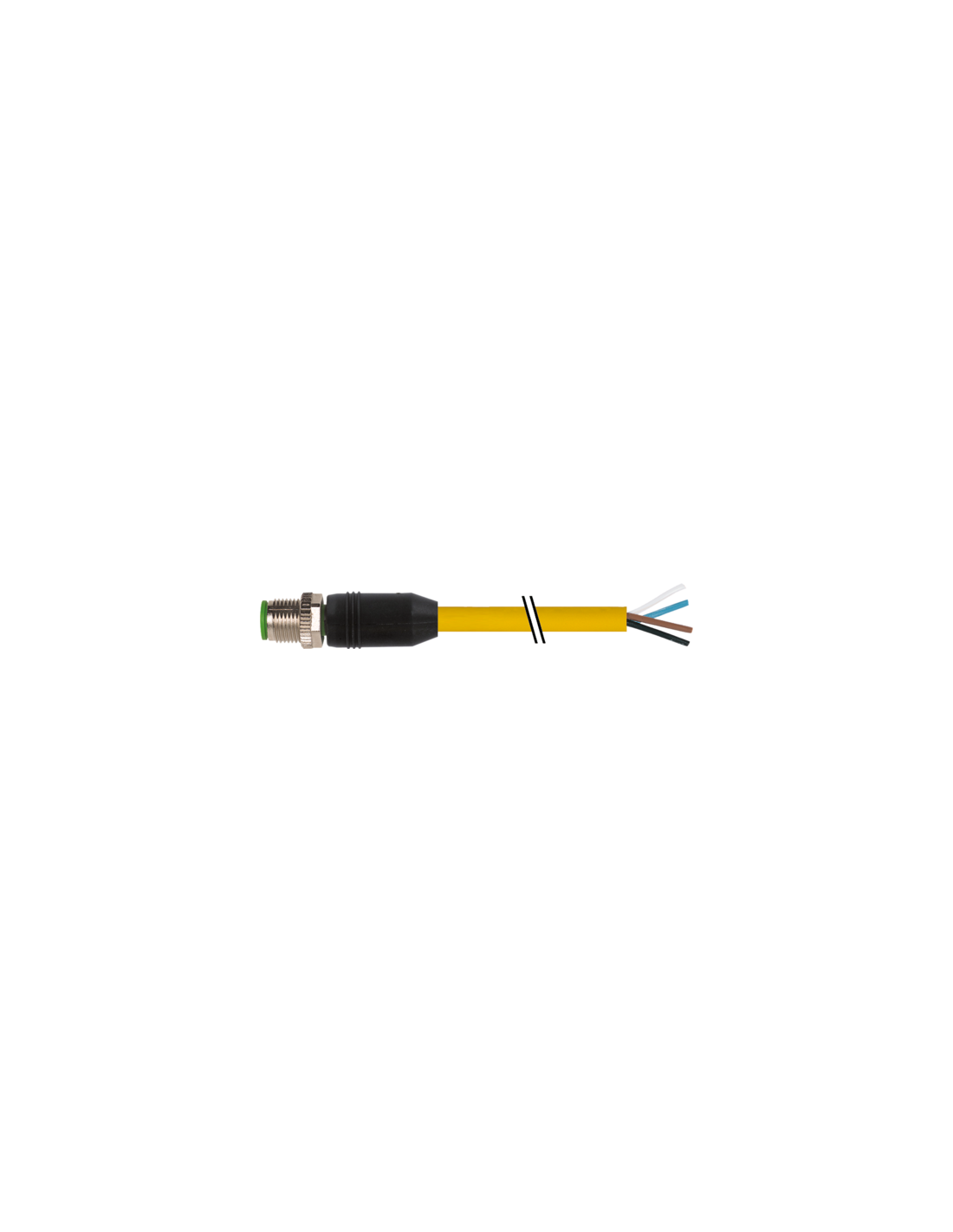

Złącze M12 męskie proste na kabel – 4-pinowe, 2 m, 7700-12021-1500200
Złącze M12 męskie proste z przewodem o długości 2 m to niezawodne rozwiązanie dla przemysłu, automatyki oraz wszelkich aplikacji wymagających trwałego i odpornego połączenia elektrycznego. Produkt przeznaczony jest do użytku w wymagających warunkach przemysłowych oraz miejscach narażonych na działanie wilgoci, pyłu i olejów.
Charakterystyka techniczna złącza M12 męskiego na kabel
- Typ złącza: M12 męskie proste (0°)
- Ilość pinów: 4
- Długość przewodu: 2 metry
- Kod produktu: 7700-12021-1500200
- Kodowanie: A
- Stopień ochrony: IP65, IP66K, IP67 (zgodnie z EN IEC 60529)
- Zakres temperatur pracy: od -25 °C do 85 °C (złącze), do 105°C (kabel w aplikacji stałej)
Wytrzymałość i odporność złącza M12
Złącze M12 męskie zostało zaprojektowane z myślą o maksymalnej odporności na czynniki chemiczne, oleje oraz inne agresywne media. Obudowa z tworzywa sztucznego oraz niklowana powłoka zapewniają długotrwałą ochronę i stabilność połączenia nawet w trudnych warunkach.
Materiały zastosowane w przewodzie, takie jak TPE jako materiał płaszcza i PVC jako izolacja przewodów, gwarantują wysoką elastyczność, odporność na ścieranie oraz bezhalogenowość i bezołowiowość.
Zastosowanie złącza M12 męskiego z kablem
Złącza M12 4-pinowe o prostym wyjściu przewodów to rozwiązanie kompatybilne z szeroką gamą czujników, siłowników, sterowników PLC oraz urządzeń systemów automatyki. Typowe zastosowania obejmują:
- Przemysł maszynowy i produkcję automatyczną
- Sensorykę i transmisję sygnałów cyfrowych lub analogowych
- Systemy robotyki
- Systemy transportowe i logistyczne
- Nowoczesne linie produkcyjne i pakujące
- Aplikacje mobilne i plenerowe z uwagi na wysoką odporność środowiskową
Budowa i bezpieczeństwo instalacji
Złącze M12 męskie wyposażone jest w trwałą blokadę gwintowaną (M12 x 1), co gwarantuje stabilność połączenia oraz zabezpieczenie przeciwwstrząsowe. Przewód składa się z czterech żył 18 AWG o identyfikacji kolorystycznej, co ułatwia prawidłową instalację według poniższego schematu:
- 1 (BN) – brązowy
- 2 (WH) – biały
- 3 (BU) – niebieski
- 4 (BK) – czarny
Konstrukcja zapewnia wysoki poziom ochrony IP oraz odporność mechaniczną, także podczas intensywnej eksploatacji cyklicznej – przewód przystosowany do 10 milionów cykli gięcia i 3 milionów cykli skręcania.
Zalety złącza M12 męskiego 4-pinowego
- Uniwersalność i kompatybilność – zgodność ze standardem DIN EN 61076-2-101
- Szybki i pewny montaż – możliwość zastosowania zarówno w instalacjach stacjonarnych, jak i ruchomych
- Bezpieczeństwo pracy – praca pod napięciem do 250 V (złącze), do 600 V (przewód), maksymalny prąd na styk: 4 A
- Odporność na wstrząsy, wibracje, chemikalia i oleje
- Ochrona środowiskowa – przewód bezhalogenowy, bezołowiowy, wolny od FCKW
- Możliwość personalizacji długości przewodu na zamówienie
Typowe rysunki techniczne złącza M12
W załączonych schematach prezentowane są:
– Wyprowadzenia oraz kod kolorystyczny przewodów
– Graficzna rozpiska długości przewodu z tolerancją
– Standardowe wymiary złącza oraz przekrój pinów
Takie wizualizacje ułatwiają szybkie i bezbłędne podłączenie podczas montażu.
Proste złącze M12 męskie na przewodzie to sprawdzone rozwiązanie dla wymagających aplikacji automatyki i przemysłu. Zapewnia stabilność przesyłu sygnałów, bezpieczne i odporne na warunki środowiskowe połączenie oraz wszechstronne możliwości zastosowania w nowoczesnych systemach inżynierskich.
