Żeński proste
M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 295 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 55 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 żeński prosty z wolnym końcem kabla – 7000-17041-2950500
Konektor M12 żeński prosty z wolnym końcem kabla o długości 5 metrów to niezawodne rozwiązanie przeznaczone do profesjonalnych zastosowań w automatyce przemysłowej, maszynowej oraz w urządzeniach pomiarowych i sterujących. Produkt charakteryzuje się uniwersalnością, wysokim poziomem ochrony oraz odpornością na wymagające warunki środowiskowe.
Charakterystyka złącza M12 8-pin – prosty konektor do automatyzacji
Złącze M12 to standard powszechnie używany w instalacjach przemysłowych do szybkiego i bezpiecznego podłączania czujników, siłowników, elementów wykonawczych oraz modułów komunikacyjnych. Prosta budowa umożliwia łatwy montaż oraz szerokie zastosowanie w systemach sterowania.
- 8-pinowe złącze M12 – szerokie możliwości okablowania i przesyłu sygnałów
- Kodowanie A – zapewnia kompatybilność z większością urządzeń automatyki
- Pozłacane styki gwarantują wysoką przewodność oraz niezawodność nawet przy wielokrotnym podłączaniu
- Wytrzymała obudowa z tworzywa PUR jest odporna na ścieranie, oleje oraz działanie chemikaliów
- Stopień ochrony IP65/IP66K/IP67 – odporność na pył i wilgoć, idealne rozwiązanie do pracy w trudnych warunkach przemysłowych
Zastosowania konektora M12 żeńskiego – automatyka, maszyny, przemysł
Konektor M12 żeński prosty z wolnym kablem znajduje zastosowanie w wielu sektorach przemysłu, gdzie niezbędne jest szybkie i pewne łączenie elementów automatyki:
- Podłączanie czujników i siłowników w maszynach przemysłowych
- Tworzenie instalacji sterowniczych i systemów bezpieczeństwa
- Budowa linii produkcyjnych oraz stanowisk testowych
- Integracja z urządzeniami pomiarowymi i przetwornikami sygnałów
- Modernizacja i serwis istniejących systemów okablowania przemysłowego
Budowa, trwałość i bezpieczeństwo złącza M12 żeńskiego z kablem
Kabel o długości 5 m został wykonany w technologii umożliwiającej eksploatację zarówno w warunkach stacjonarnych, jak i ruchomych. Izolacja z polipropylenu (PP) oraz płaszcz z PUR zapewniają długą żywotność oraz odporność na uszkodzenia mechaniczne, drgania i zginanie. Produkt spełnia wymagania normy DIN EN 61076-2-101 (M12), gwarantując bezpieczeństwo użytkowania.
- Odpowiedni do pracy w temperaturach od -25°C do +85°C (w zależności od jakości kabla)
- Odporny na płomienie (UL 1581 | IEC 60332)
- Wysoka odporność na chemikalia i oleje
- Brak szkodliwych składników: bezołowiowe, bezhalogenowe, wolne od kadmu, bezwonowe

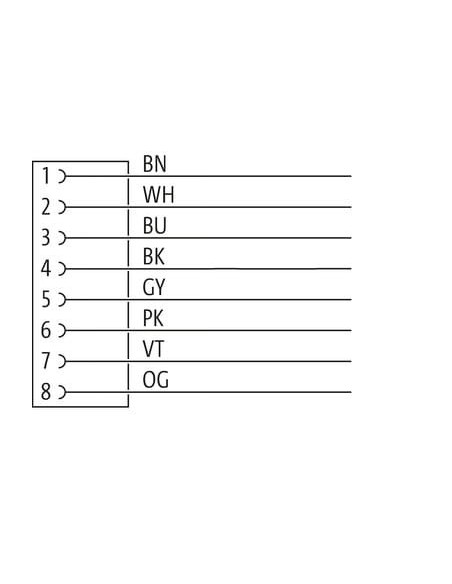

Schemat połączeń i kodowanie przewodów – czytelny montaż konektora
Konektor M12 żeński wyposażony jest w 8 żył oznaczonych według standardu (kolory: brązowy, biały, niebieski, czarny, szary, różowy, fioletowy, pomarańczowy), co znacznie ułatwia proces podłączania i skraca czas instalacji. Poprawne oznaczenie przewodów ogranicza ryzyko pomyłek i przyspiesza uruchomienie systemu.
Konektor M12 żeński prosty – podsumowanie zalet
- Uniwersalność zastosowań w automatyce i przemyśle
- Trwała konstrukcja odporna na uszkodzenia i czynniki środowiskowe
- Szybki i pewny montaż dzięki precyzyjnemu kodowaniu i oznaczeniu przewodów
- Wysoki stopień ochrony – bezpieczeństwo pracy także na zewnątrz
- Możliwość wykorzystania w instalacjach o różnych długościach oraz w dynamicznych aplikacjach ruchomych
Konektor M12 żeński prosty z wolnym kablem to sprawdzony wybór do każdej instalacji wymagającej solidnych, uniwersalnych i trwałych rozwiązań połączeniowych w przemyśle.
