Dostępny
Żeński kątowe
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

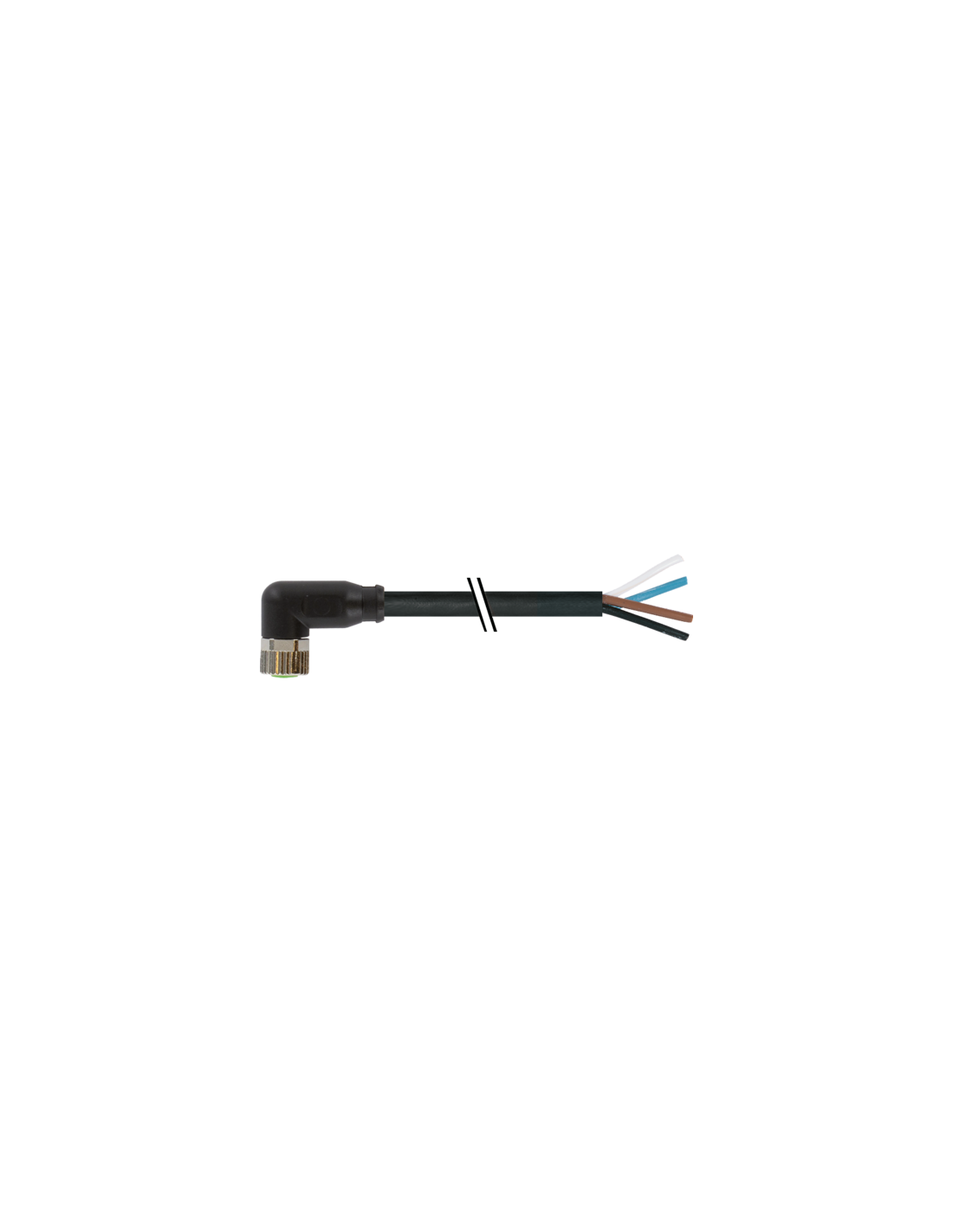

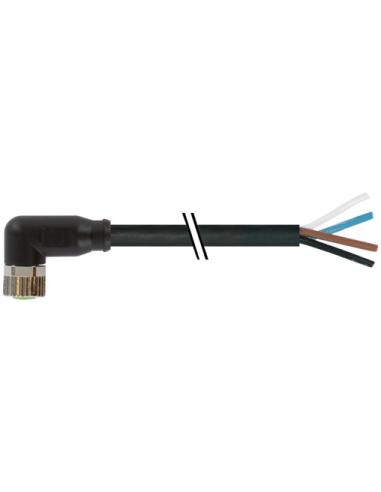

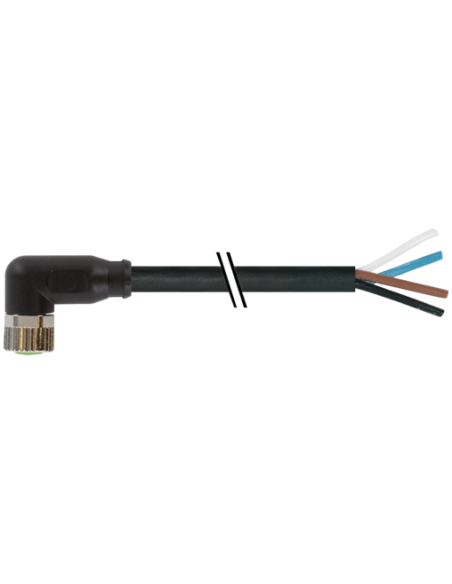

Złącze kątowe M8 żeńskie 4-pinowe z kablem PUR – 7000-08101-6340200
M8 Żeńskie 90° 4-piny to wysokiej jakości kątowy przewód połączeniowy o długości 2 metrów, przeznaczony do zastosowań przemysłowych, automatyzacji oraz aplikacji wymagających niezawodnego i szybkiego podłączenia sygnałów lub zasilania. Produkt posiada wtyk żeński M8 z czterema pozłacanymi stykami oraz kątowy odpływ kabla, co ułatwia montaż w trudno dostępnych miejscach.
Budowa i odporność mechaniczna złącza kątowego M8
Obudowa wykonana z trwałego tworzywa sztucznego zapewnia odporność chemiczną i na oleje, co umożliwia użytkowanie również w środowiskach narażonych na działanie agresywnych mediów (po indywidualnej weryfikacji odporności materiału). Dodatkowo, złącze posiada zabezpieczenie przeciwwstrząsowe oraz stopień ochrony IP65/IP66K/IP67, co gwarantuje szczelność oraz ochronę przed pyłem i wodą przy właściwym montażu.
Zastosowanie przewodu M8 90° – typowe obszary aplikacji
- Automatyka przemysłowa
- Czujniki i urządzenia wykonawcze
- Sterowniki PLC oraz rozproszone moduły wejść/wyjść
- Maszyny pakujące, systemy transportowe i liniowe
- Nowoczesne linie produkcyjne wymagające pewnych i kompaktowych połączeń
Kątowy układ złącza sprawdza się w miejscach o ograniczonej przestrzeni, minimalizując ryzyko uszkodzenia kabla na skutek zginania. Kodek A koduje wtyk zgodnie z normą DIN EN 61076-2-104 (M8), zapewniając kompatybilność z wieloma urządzeniami automatyki.
Przewód PUR – trwałość i odporność w wymagających warunkach
Kabel wykonany z poliuretanu (PUR) charakteryzuje się bardzo dobrą odpornością na ścieranie, oleje, promieniowanie UV oraz działanie czynników chemicznych. Jest wolny od halogenów, silikonu i kadmu, co jest szczególnie ważne przy instalacjach w przemyśle spożywczym, farmaceutycznym oraz innych aplikacjach specjalnych.
- Praca w temperaturach: od -40°C do +90°C (stałe ułożenie), od -25°C do +90°C (ruchome ułożenie)
- Wytrzymałość mechaniczna: odporność na częste zginanie i skręcanie (C-track), do 10 milionów cykli gięcia
- Średnica zewnętrzna przewodu: 4,5 mm
- Przekrój żyły: 0,34 mm²
Oznaczenie żył: BN (brązowy), WH (biały), BU (niebieski), BK (czarny) – zgodne ze schematem podłączenia, który ułatwia szybką identyfikację przewodów przy montażu.
Zalety i bezpieczeństwo stosowania złącza M8 żeńskiego 7000-08101-6340200
- Bardzo wysoka odporność na warunki środowiskowe
- Pozłacane styki zapewniają niezawodną, trwałą transmisję sygnału
- Łatwa instalacja i solidne połączenie dzięki radełkowanej nakrętce
- Dostępność w różnych długościach na zamówienie
- Certyfikaty potwierdzające zgodność z międzynarodowymi normami (np. cURus, DIN EN 61076-2-104)
Złącze M8 Żeńskie 90° 7000-08101-6340200 to uniwersalne rozwiązanie do niezawodnych połączeń elektrycznych w systemach automatyki, które można stosować zarówno w instalacjach stacjonarnych, jak i ruchomych.
