Żeński proste
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

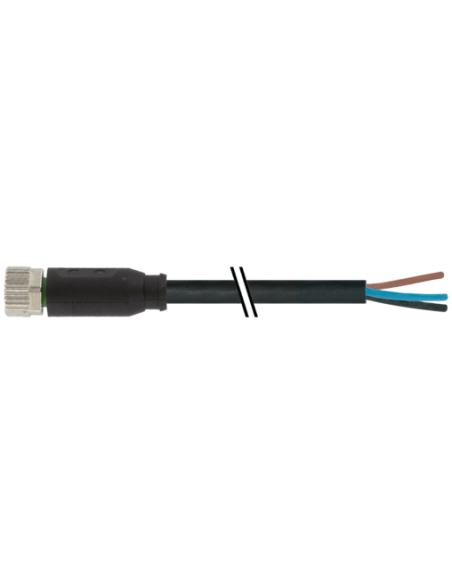

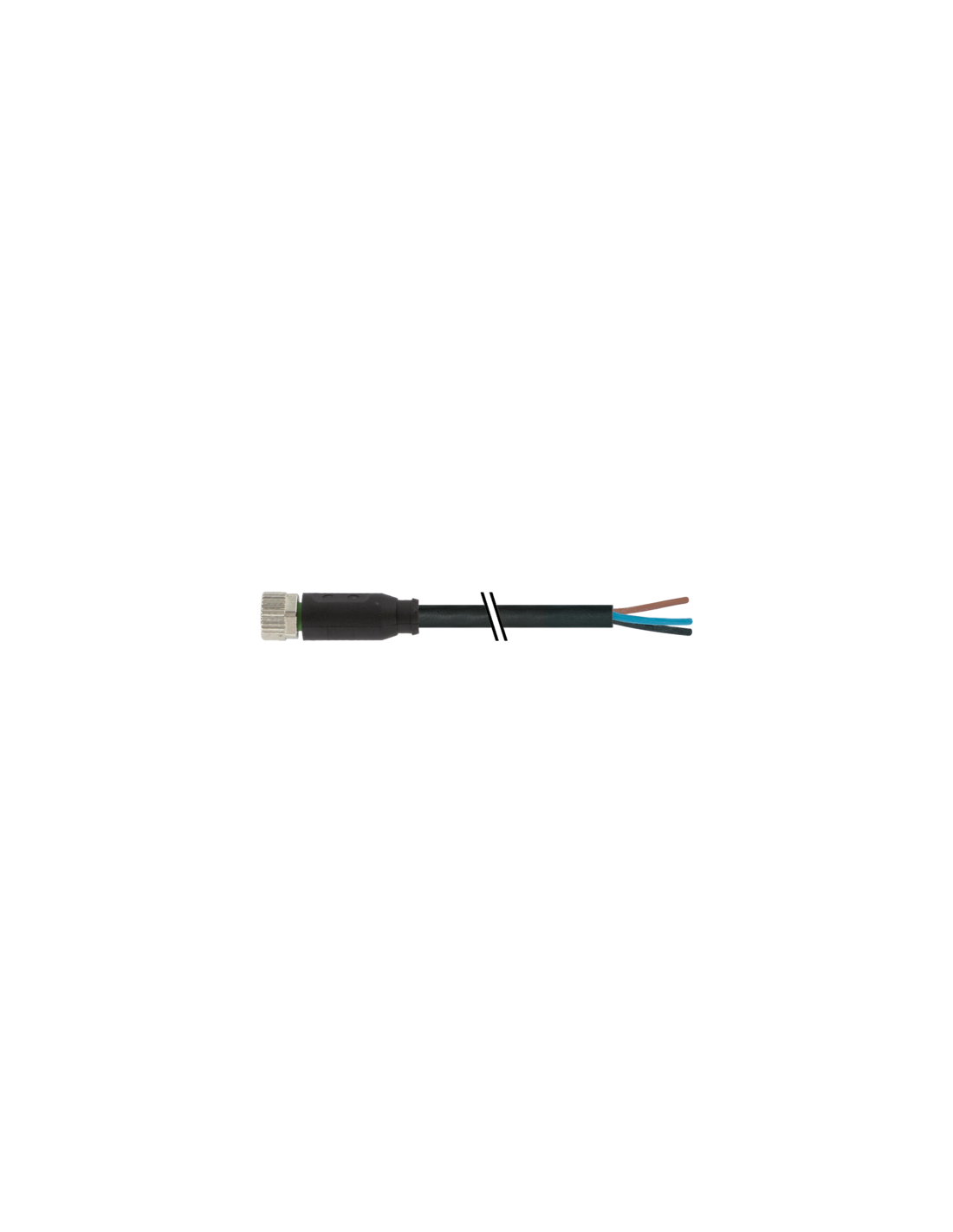

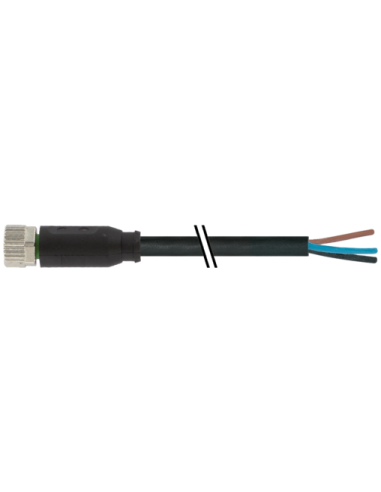

Konektor M8 żeński prosty z wolnym kablem 3m – 7000-08041-6300300
Konektor M8 żeński prosty z wolnym końcem kabla o długości 3 metrów to niezawodne i uniwersalne rozwiązanie wykorzystywane w instalacjach automatyki, robotyki oraz systemach czujników. Produkt ten, oznaczony kodem 7000-08041-6300300, charakteryzuje się wysoką odpornością mechaniczną oraz szerokim zakresem zastosowań w przemyśle.
Zastosowanie konektora M8 3-pinowego z wolnym końcem
Złącze M8 żeńskie proste znajduje zastosowanie w systemach automatyki przemysłowej, maszynach, liniach produkcyjnych, urządzeniach pomiarowych oraz czujnikach. Trzy żyły (brązowy, niebieski, czarny) oraz 3-pinowa konstrukcja pozwalają na wykorzystanie go do transmisji sygnałów oraz zasilania różnego typu czujników i elementów wykonawczych. Końcówka kabel-wolny zapewnia elastyczność podłączenia według własnych potrzeb, bez ograniczeń wynikających z gotowych konfiguracji.
- Integracja z czujnikami, siłownikami, enkoderami i innymi komponentami automatyki
- Montaż w szafach sterowniczych oraz na urządzeniach ruchomych i stacjonarnych
- Wytrzymałość na oleje, chemikalia i promieniowanie UV – idealne do trudnych warunków przemysłowych
Budowa i materiały – wytrzymałość w wymagających warunkach
Konektor M8 wykonany jest z tworzywa sztucznego odpornego chemicznie oraz na działanie olejów. Obudowa z PUR oraz pozłacane styki zapewniają długotrwałą i pewną transmisję sygnału, a uszczelka FKM gwarantuje szczelność i podwyższony stopień ochrony: IP65, IP66K, IP67. Mechaniczna blokada oraz niklowane elementy gwintowane (M8 x 1) chronią przed wibracjami i poluzowaniem połączenia.
- Wytrzymałość temperaturowa: praca przy -25°C do +85°C
- Wszechstronne zastosowanie – zarówno w instalacjach stałych, jak i ruchomych
- Odpowiedni do peszli o średnicy wewnętrznej 6,5 mm
Parametry elektryczne i bezpieczeństwo połączenia
Konektor umożliwia przesył prądu do 4 A na styk oraz napięcia do 60 V DC. Pozłacane styki i jakość przewodów zapewniają niezawodność transmisji sygnału nawet w wymagających środowiskach przemysłowych. Przewód o przekroju 0,25 mm² (skrętka miedziana) oraz izolacja o wysokiej elastyczności gwarantują łatwość montażu i długą żywotność instalacji.
Przewód PUR 3 x 0,25 mm² – elastyczność i żywotność
Przewód wykonany z elastycznego, wytrzymałego materiału PUR wykazuje odporność na promieniowanie UV, substancje chemiczne i oleje. Pozwala to na stosowanie konektora zarówno wewnątrz zakładów, jak i na zewnątrz. Odpowiedni do dynamicznych aplikacji dzięki możliwości pracy przy zginaniu i skręcaniu przewodu – wytrzymuje do 10 milionów cykli zginania oraz 2 miliony cykli skrętu, co czyni go idealnym do zastosowań ruchomych i mobilnych.
- Klasa zginania przewodu: 6, zgodna z wymaganiami dynamicznych aplikacji
- Optymalny promień zgięcia: 5x średnica zewnętrzna (montaż stały), 10x dla aplikacji ruchomych
- Praca w szerokim zakresie temperatur: od -40°C do +80/90°C
Zalety zastosowania złącza M8 żeńskiego, prostego
- Uniwersalność w systemach automatyki i czujników
- Bezpieczne i łatwe podłączenie bez konieczności lutowania
- Ochrona przed kurzem i wilgocią – wysokie klasy IP
- Możliwość indywidualnego dopasowania długości kabla
- Szybki i wygodny montaż dzięki radełkowanej nakrętce
Konektor M8 żeński prosty z wolnym końcem kabla to industrialne złącze przeznaczone do rozbudowy i modernizacji instalacji automatyki, zapewniając wysoką żywotność, bezpieczeństwo oraz niezawodność połączenia w najtrudniejszych warunkach przemysłowych.
