Żeński proste
M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, czarny 4 |
| Identyfikacja przewodu | 238 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, czarny 4 |
| Cable weigth | 81,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 8,4 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

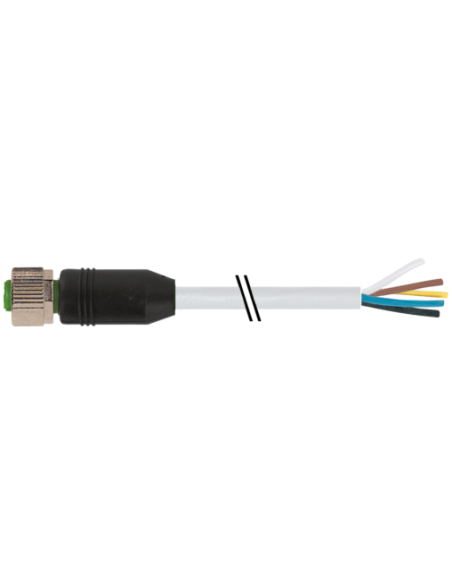

Złącze M12 z kablem o długości 20 m, kod produktu 7999-12241-2382000, to niezawodny komponent przeznaczony do zastosowań przemysłowych, automatyki oraz systemów sterowania. Wyposażone w prostą, żeńską wtyczkę o standardzie M12 oraz 5 pozłacanych stykach, gwarantuje pewne połączenie elektryczne i wysoką odporność na czynniki zewnętrzne.
Obudowa wykonana z tworzywa sztucznego cechuje się znakomitą odpornością chemiczną i olejoodpornością, dzięki czemu złącze doskonale sprawdza się w środowiskach przemysłowych narażonych na kontakt z chemikaliami, smarami czy olejami. Wysoki stopień ochrony IP67 pozwala na bezpieczną pracę zarówno w trudnych warunkach, jak i w pomieszczeniach.
Złącze M12 z otwartym końcem przewodu znajduje szerokie zastosowanie w:
Kabel o długości 20 metrów umożliwia montaż nawet w oddalonych punktach procesu produkcyjnego.
Złącze zgodne z normą DIN EN 61076-2-101 (M12), posiada certyfikat cURus oraz jest wolne od szkodliwych substancji (bezołowiowe, bezhalogenowe, wolne od FCKW i silikonu). Dostępne są również inne długości przewodów – orientacja na specjalne konfiguracje według potrzeb użytkownika.
Komponent M12 z przewodem najczęściej wybierany jest tam, gdzie wymagana jest niezawodność połączeń sygnałowych i zasilających w warunkach przemysłowych lub automatyzacji procesów, m.in.:

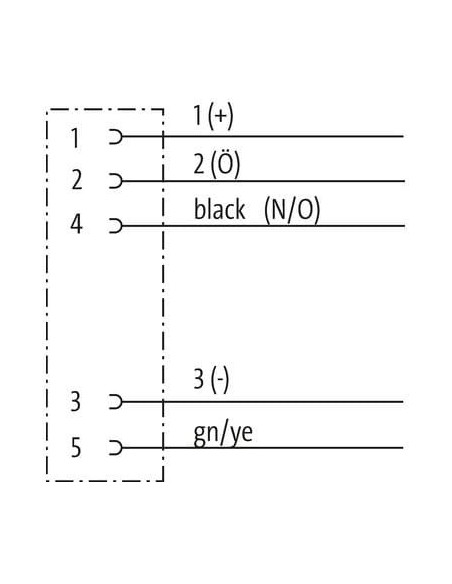

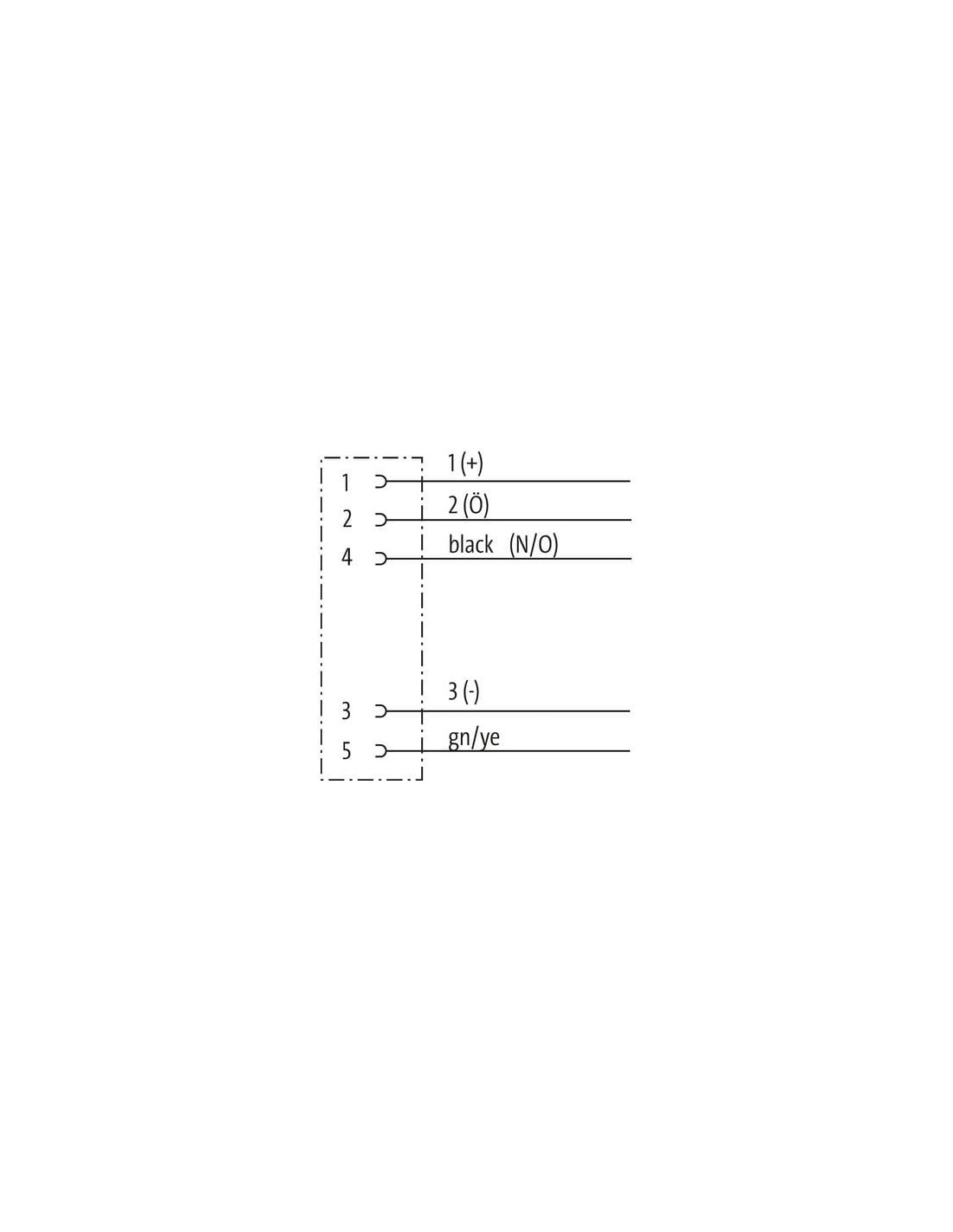

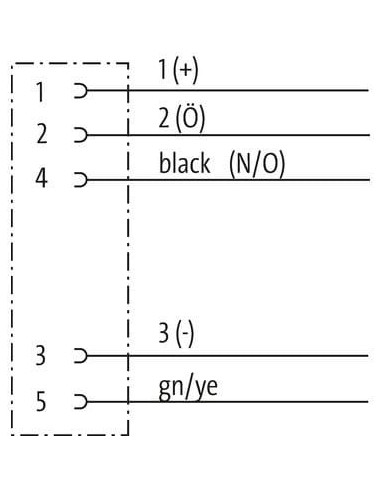

Schematy połączeń oraz szczegółowy pinout zgodny z A-kodowaniem M12 ułatwiają prawidłową instalację nawet mniej doświadczonym użytkownikom, umożliwiając szybkie wdrożenie komponentu w każdej aplikacji.
