Żeński kątowe
M8, 8-pinów
z opaską kodującą
Uwaga: Mocowanie styków obracane do 180°!
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Materiał uszczelka | FPM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

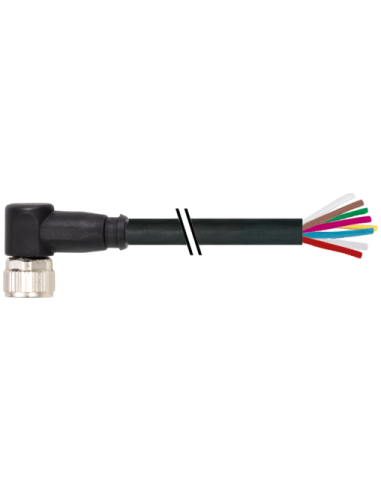

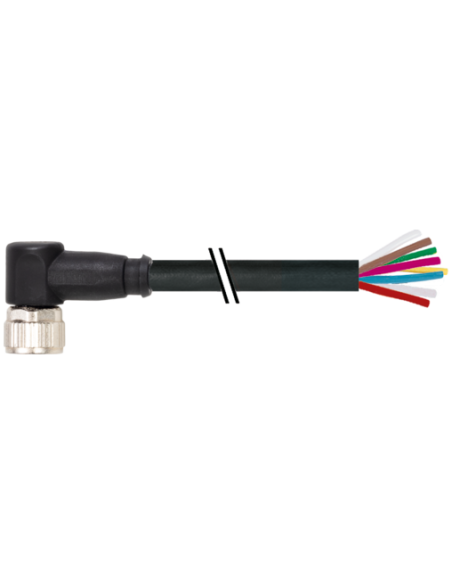

Złącze M8 żeńskie kątowe 90° na kabel – przewód 8-pin, 7,5 m, kod 7000-08972-6960750
Złącze M8 żeńskie kątowe 90° z przewodem o długości 7,5 m stanowi niezawodne rozwiązanie do podłączania czujników, siłowników oraz urządzeń automatyki przemysłowej. Wysoki standard wykonania zapewnia stabilność pracy nawet w trudnych warunkach środowiskowych.
Zastosowanie i możliwości wykorzystania złącza M8 – 8 pinów
Złączki M8 są szeroko stosowane w systemach automatyki, liniach produkcyjnych, robotyce oraz aplikacjach wymagających niezawodnego przesyłu sygnałów i zasilania. Kątowe wyprowadzenie przewodu umożliwia montaż w ciasnych przestrzeniach i ułatwia poprowadzenie okablowania w trudno dostępnych miejscach.
- Integracja z czujnikami, siłownikami, przetwornikami
- Automatyka przemysłowa – linie montażowe, maszyny pakujące
- Robotyka – elastyczne prowadzenie przewodów
- Systemy bezpieczeństwa maszyn
- Branża spożywcza i chemiczna – obudowa odporna na czynniki chemiczne i oleje
Najważniejsze cechy techniczne przewodu M8 żeńskiego kątowego
- 8 torów sygnałowych (8-pinów) z kodowaniem typu A
- Długość przewodu: 7,5 m
- Średnica zewnętrzna przewodu: 5,5 mm
- Maksymalne napięcie robocze: 30 V AC/DC (dla złącza), 300 V (dla przewodu)
- Maksymalny prąd na styk: 1,5 A
- Stopień ochrony: IP67 – odporność na pył i chwilowe zanurzenie w wodzie
- Odporność przewodu na oleje, chemikalia i ogień zgodnie z normami (IEC 60332-2-2, UL 1581 FT2)
- Kolor przewodu: czarny, oznaczenie żył: biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony
- Temperatura pracy: -30°C do +80°C
- Obudowa wykonana z trwałego tworzywa sztucznego (TPU), doskonale chroniącego przed uszkodzeniami mechanicznymi
- Powłoka złącza oraz blokady wykonana z niklowanego odlewu ciśnieniowego cynkowego
- Minimalna ilość cykli wtykowych: 100 cykli
Zalety złącza M8 kątowego do przewodu 8-żyłowego
- Łatwy montaż w urządzeniach z ograniczonym miejscem – konstrukcja kątowa 90°
- Odporność na wibracje i uderzenia – specjalnie zaprojektowany system blokady
- Uniwersalność zastosowania: w przemyśle, na liniach produkcyjnych i w laboratoriach
- Wytrzymałość mechaniczna oraz odporność na ekstremalne warunki środowiskowe
- Pozłacane styki gwarantują niezawodny kontakt elektryczny – minimalizacja ryzyka utraty sygnału
Typowe połączenia i kodowanie

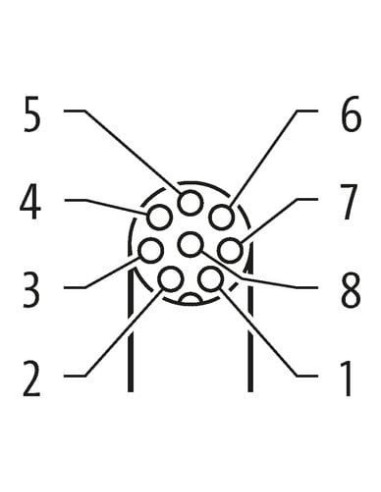

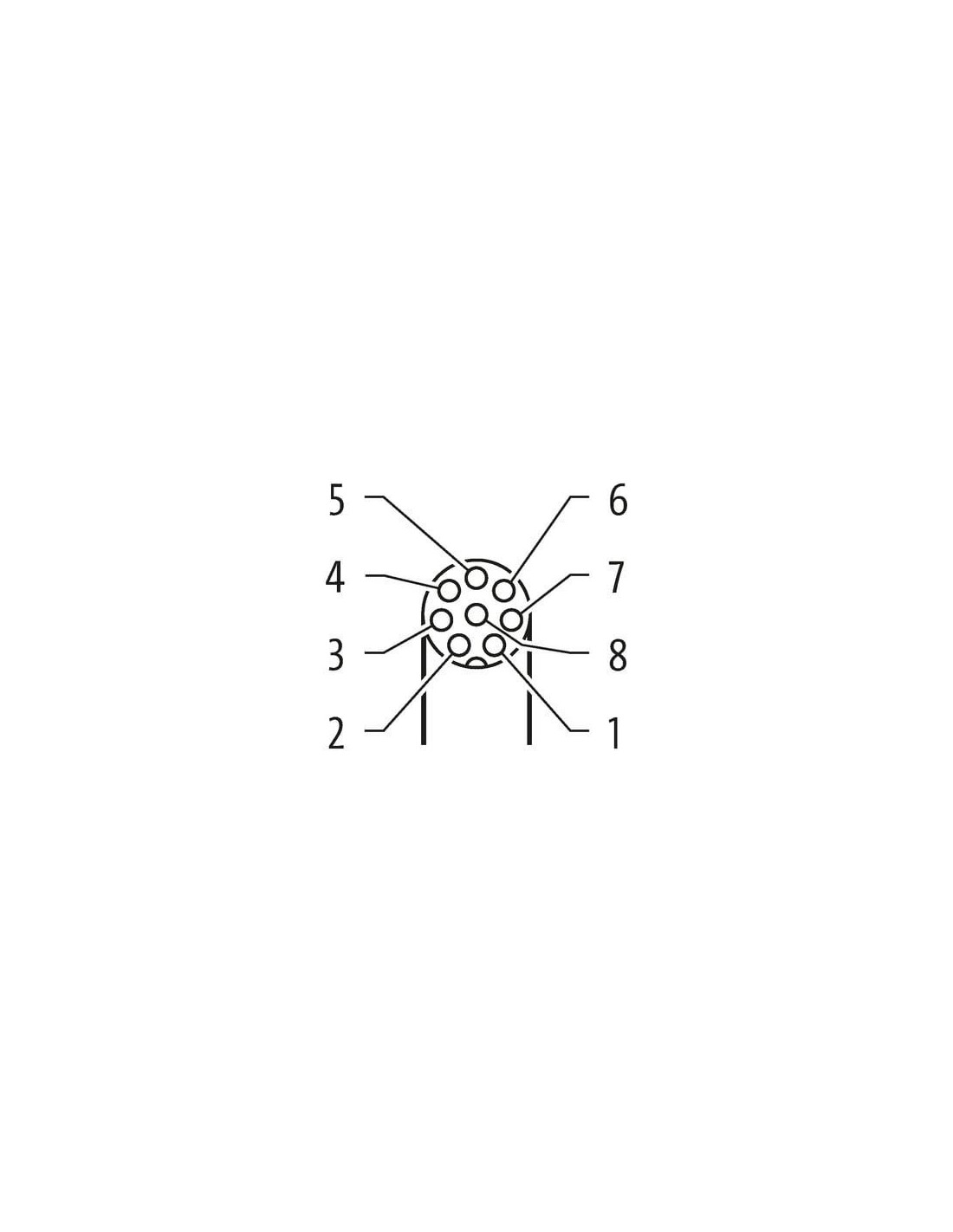

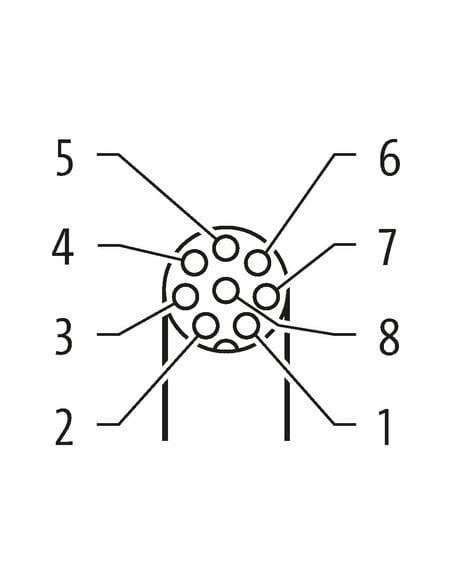

Złącze M8 kątowe zapewnia szybkie i pewne podłączenie dzięki kodowaniu typu A (standard przemysłowy). Rysunki techniczne oraz diagramy ułatwiają poprawne połączenie żył przewodu z poszczególnymi pinami złącza.
- Typ przyłącza: przewód z otwartym końcem (wolne końce żył, gotowe do dalszego montażu lub podłączenia)
- Numeracja i kolory przewodów ułatwiają identyfikację i eliminują pomyłki podczas instalacji
Bezpieczeństwo i trwałość
Stopień ochrony IP67 gwarantuje, że złącze sprawdzi się zarówno w suchym, jak i wilgotnym środowisku, a trwała konstrukcja zapewnia długotrwałą niezawodność. Konstrukcja przystosowana do intensywnej eksploatacji i wysokiej liczby cykli zgięć (C-track).
Podsumowanie – M8 żeński kątowy na kabel 7,5 m
Złącze M8 żeńskie kątowe 8-pin z kablem o długości 7,5 m oraz wysokim stopniem ochrony to doskonały wybór do automatyki przemysłowej i systemów sterowania, gdzie liczy się wytrzymałość i niezawodność połączeń elektrycznych oraz uniwersalność zastosowania.
