Żeński proste
M12, 8-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

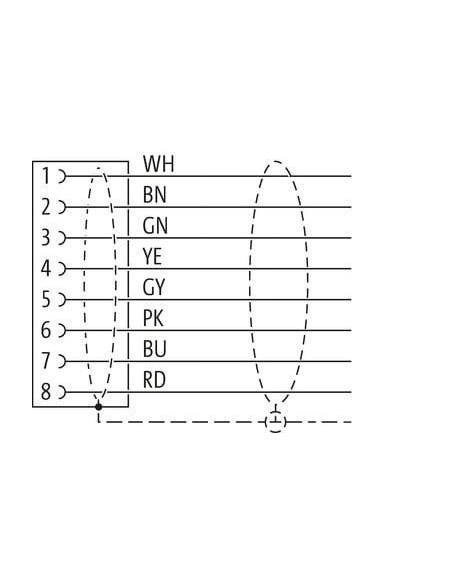

| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 717 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 66 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze M12 8-pin żeńskie z prostym odejściem kablowym – przewód ekranowany PUR 6m
Złącze M12 7000-17121-7170600 to wysokiej jakości komponent przemysłowy, dedykowany do podłączania urządzeń automatyki oraz czujników i elementów wykonawczych. Wyposażone jest w 8-pinowe, żeńskie gniazdo kodowane typu A, co gwarantuje kompatybilność z szeroką gamą urządzeń przemysłowych.
Konstrukcja i parametry techniczne przewodu M12
Przewód zakończony z jednej strony złączem M12, a z drugiej strony wolnymi końcówkami, umożliwia szybkie i pewne podłączenie w szafach sterowniczych, maszynach przemysłowych lub systemach automatyki. Trwała obudowa z tworzywa PUR charakteryzuje się wysoką odpornością chemiczną oraz wytrzymałością na oleje, dzięki czemu przewód znajduje zastosowanie nawet w wymagających środowiskach przemysłowych.
- Długość przewodu: 6 m
- Wytrzymałość mechaniczna: ochrona IP65, IP66K, IP67 (przy prawidłowym montażu)
- Kodowanie: A, zabezpiecza przed błędnym podłączeniem
- Oplot miedziany, ocynowany zapewnia efektywne ekranowanie i ochronę sygnału
- Kolor przewodu: czarny, z 8 żyłami o różnych kolorach izolacji
- Materiał przewodu: bezhalogenowy, bezołowiowy, bezkadmowy, wolny od FCKW i silikonu
Zalety złącza M12 z przewodem PUR
Złącze M12 jest niezwykle uniwersalne i powszechnie wykorzystywane w aplikacjach wymagających niezawodnego połączenia sygnałowego lub zasilającego. Połączenie o odporności na drgania i szczelności, w połączeniu z elastycznym przewodem, sprawdzi się zarówno w aplikacjach stacjonarnych, jak i ruchomych.
- Prosty montaż dzięki wolnym końcówkom kablowym
- Ergonomiczne zakodowanie (typ A) zwiększa bezpieczeństwo podłączenia
- Zastosowanie pozłacanych styków wydłuża żywotność i poprawia niezawodność sygnału
- Odporność na UV umożliwia stosowanie na zewnątrz
- Kompatybilność z normą DIN EN 61076-2-101 (M12)
- Temperatura pracy: od -25°C do 85°C (w zależności od jakości kabla)
- Elastyczna aplikacja – duża liczba cykli zgięcia i skręcania, co czyni przewód odpowiednim do pracy w ruchomych instalacjach oraz w układach z prowadnikami kablowymi
Typowe zastosowanie złącza M12 8-pin
Złącze i przewód M12 stanowi idealne rozwiązanie do przesyłu sygnałów oraz zasilania w systemach automatyki przemysłowej, budowie maszyn, liniach produkcyjnych oraz aplikacjach wymagających efektywnego ekranowania połączenia. Produkt sprawdzi się również w aplikacjach mobilnych i stacjonarnych, np.:
- podłączenie czujników indukcyjnych, optycznych, pojemnościowych czy enkoderów,
- przesył danych w sieciach przemysłowych (np. IO-Link, Profibus),
- połączenia rozdzielnic, sterowników PLC, wysp zaworowych,
- integracja automatyki procesowej i technologii transportowej.
Wysoka jakość wykonania, niezawodność oraz odporność na warunki przemysłowe sprawiają, że przewód z końcówką M12 to standard w nowoczesnych rozwiązaniach automatyki i robotyki.
