Dostępny
Męski prosty
M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

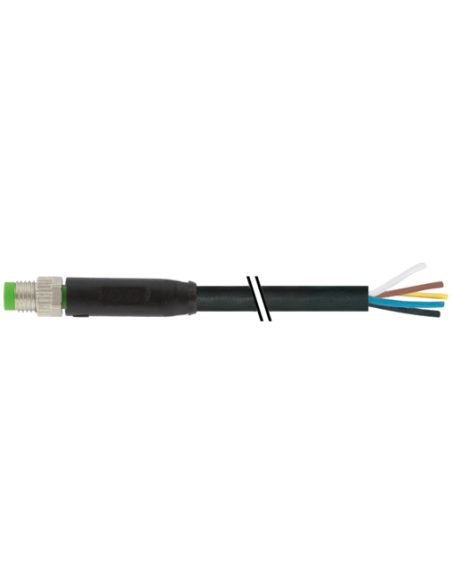

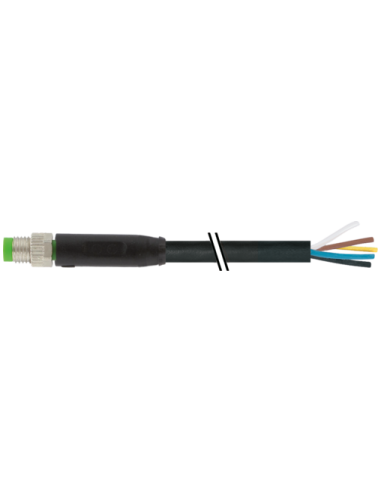

Złącze prostokątne M8 5-pinowe na kabel - kod 7000-08901-6950300
Złącze M8 damskie 0° na kabel (kod: 7000-08901-6950300) to komponent zaprojektowany do niezawodnego łączenia przewodów w systemach automatyki przemysłowej oraz instalacjach maszynowych. Produkt wyróżnia się wysoką jakością wykonania oraz uniwersalnością zastosowania, będąc doskonałym wyborem wszędzie tam, gdzie kluczowe są trwałość, odporność na czynniki zewnętrzne i stabilność połączenia elektrycznego.
M8 złącze 5-pinowe – charakterystyka i zalety
Złącze M8 5-pinowe posiada kodowanie B oraz opaskę kodującą, które zapobiegają przypadkowemu podłączeniu niewłaściwego kabla. Obudowa z TPU zapewnia dobrą odporność chemiczną oraz na działanie olejów, a także umożliwia zastosowanie produktu w wymagających aplikacjach przemysłowych.
Zalety rozwiązania:
- Wysoka szczelność (IP67) - zabezpieczenie przed pyłem oraz krótkotrwałym zanurzeniem w wodzie
- Prosty montaż - gwint M8x1 pozwala na szybkie i pewne przyłączenie
- Wytrzymałość mechaniczna – nawet 100 cykli wtykowych dzięki zastosowaniu materiałów wysokiej jakości
- Szeroki zakres temperatur pracy: od -30°C do +80°C
- Trwałość połączenia - pozłacane styki gwarantujące niską rezystancję kontaktu oraz pewność sygnału
- Elastyczność zastosowania – długość kabla 3 m oraz przewody o odpowiednim przekroju, idealne do instalacji w maszynach, czujnikach i aparaturze pomiarowej
Zastosowanie złącza M8 5P z przewodem
Złącze prostokątne M8 z kablem doskonale sprawdzi się w aplikacjach wymagających trwałego i pewnego połączenia elektrycznego. Dzięki wysokim parametrom technicznym oraz pełnej kompatybilności z urządzeniami przemysłowymi, znajduje szerokie zastosowanie w:
- Automatyce przemysłowej – łączenie czujników, elementów wykonawczych oraz urządzeń kontrolno-pomiarowych
- Budowie maszyn i urządzeń – szybkie przyłączanie modułów roboczych i systemów bezpieczeństwa
- Technice transportowej oraz magazynowej
- Strefach o wysokim zapyleniu i wilgotności – dzięki stopniowi ochrony IP67

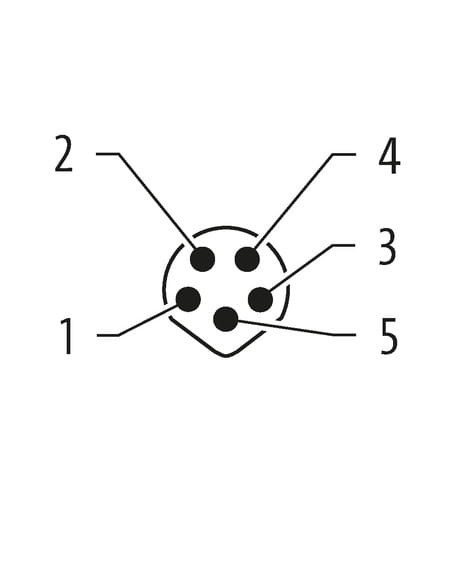

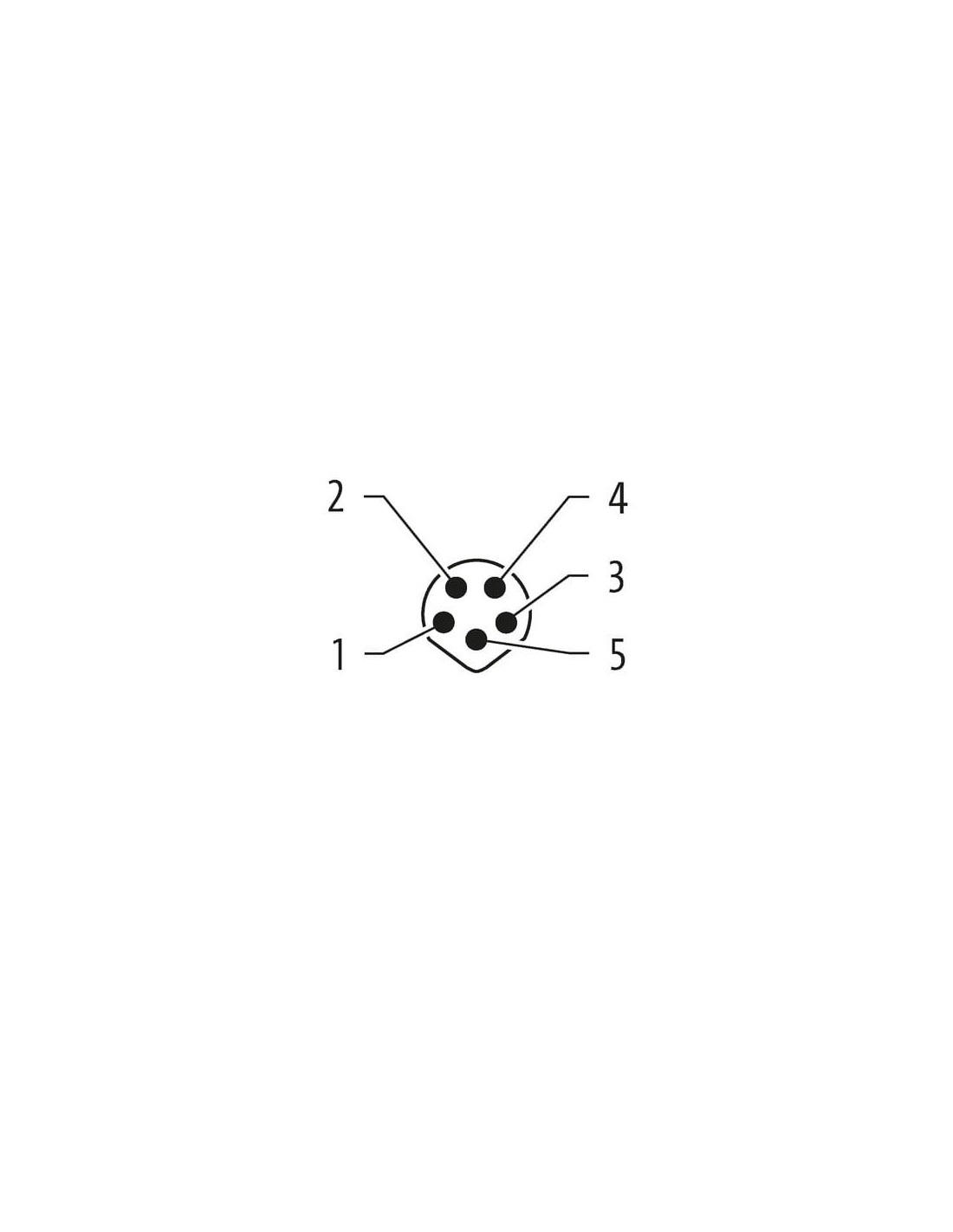

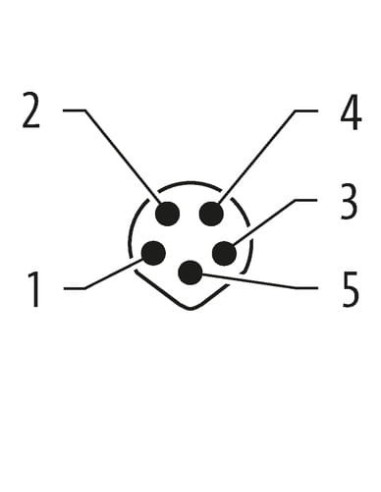

Schemat połączeń i budowa złącza M8 z kablem
Produkt wyposażono w przewód wielożyłowy o długości 3 m, którego kolorystyka żył ułatwia prawidłowe podłączenie (BN, WH, BU, BK, GY – brązowy, biały, niebieski, czarny, szary). Konstrukcja złącza pozwala na łatwą integrację z instalacją, a czytelne oznaczenie pinów zapobiega błędom podczas montażu.
Kompaktowe wymiary – średnica złącza 10 mm, długość całkowita 40 mm – umożliwiają zastosowanie nawet w miejscach o ograniczonej przestrzeni.
Bezpieczeństwo i warunki użytkowania złącza M8
Złącze spełnia wymagania normy EN IEC 60529 w zakresie stopnia ochrony IP67. Zaleca się stosowanie zabezpieczeń przed obciążeniami mechanicznymi (np. opaski kablowe) oraz przestrzeganie dopuszczalnego promienia gięcia przewodu, aby nie naruszyć ochrony przed czynnikami zewnętrznymi.
Konstrukcja odporna na płomień oraz chemikalia sprawia, że złącze M8 damskie 5-pin jest rekomendowanym wyborem do nowoczesnych linii produkcyjnych i systemów sterowania.
