Żeński kątowe
Odlew cynkowy, odporny na odpryski spawalnicze
M12, 4-piny
Odlew cynkowy, odporny na odpryski spawalnicze
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 487 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | pomarańcz |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 55 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

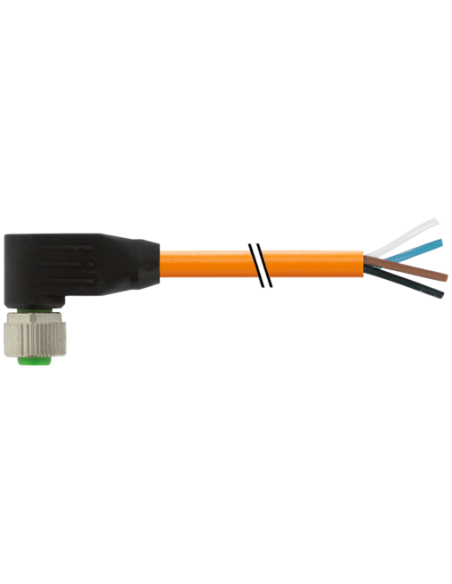

Złącze M12 żeńskie kątowe 90° z kablem – 7000-12341-4870150
Złącze M12 żeńskie kątowe 90° do kabla to profesjonalny komponent przeznaczony do zastosowań przemysłowych, charakteryzujący się wysoką wytrzymałością mechaniczną oraz odpornością na niekorzystne warunki środowiskowe. Produkt został wyposażony w 4 piny i spełnia wymagania normy DIN EN 61076-2-101, co gwarantuje kompatybilność i niezawodność w szerokim zakresie aplikacji automatyki przemysłowej.
Najważniejsze cechy złącza M12 – 7000-12341-4870150
- Wytrzymała konstrukcja z cynkowego odlewu ciśnieniowego – znacznie podwyższona odporność na odpryski spawalnicze oraz wytrzymałość na uszkodzenia mechaniczne.
- Kątowe złącze 90° umożliwia montaż w trudno dostępnych miejscach oraz miejscach o ograniczonej przestrzeni.
- Przemysłowa powłoka PUR kabla – odporna na oleje, chemikalia, benzynę oraz intensywne zginanie i skręcanie.
- Stopień ochrony IP65, IP66K, IP67 – gwarancja szczelności oraz ochrony przed pyłem i wodą w wymagających warunkach przemysłowych.
- Łatwa i szybka instalacja: złącze pozwala na błyskawiczne wykonanie połączenia kablowego – zarówno w rozwiązaniach tymczasowych, jak i stałych.
Złącze posiada pozłacane styki, co zapewnia niską rezystancję przejścia oraz wieloletnią niezawodność transmisji sygnału lub zasilania.
Zastosowanie i typowe wykorzystanie złącza M12 kątowego
- Automatyka przemysłowa
- Budowa maszyn i urządzeń – zarówno w nowych, jak i modernizowanych instalacjach
- Infrastruktura transportowa, np. systemy przenośników, linie montażowe
- Technika pomiarowa i czujnikowa – integracja czujników, siłowników, elementów wykonawczych
- Systemy sterowania i robotyka – układy wymagające niezawodnych i szczelnych połączeń sygnałowych oraz zasilających
Zalety użytkowe złącza M12 żeńskiego 90° 7000-12341-4870150
- Oszczędność miejsca dzięki wyprowadzeniu kabla pod kątem 90°
- Kolorowy, wytrzymały płaszcz PUR ułatwia identyfikację połączeń nawet w rozbudowanych instalacjach
- Wysoka odporność na media agresywne – złącze i kabel nie ulegają szybkiemu zużyciu nawet w środowiskach przemysłowych o zwiększonym zapyleniu oraz działaniu olejów
- Możliwość pracy w szerokim zakresie temperatur od -25°C do +85°C (złącze) oraz nawet od -40°C do +90°C (kabel) – bezpieczeństwo użytkowania w różnych warunkach
Złącze M12 żeńskie 90° to wybór dla specjalistów oczekujących niezawodności, wysokiej trwałości oraz prostoty montażu w wymagających aplikacjach automatyki i elektrotechniki przemysłowej.
Standardowa długość kabla to 1,5 m, a na życzenie istnieje możliwość zamówienia innych długości, co pozwala elastycznie dopasować produkt do potrzeb konkretnej instalacji.
Budowa złącza i schemat podłączenia
Pozostałe szczegóły:
- Gwint montażowy – M12 x 1
- Liczba żył – 4, skrętka miedziana
- Kodowanie – A
- Kolorystyka przewodów – biały, niebieski, czarny, brązowy
Dzięki uniwersalnemu
schematowi podłączenia M12 4-pin możliwe jest szybkie i poprawne dopasowanie złącza do większości układów sterujących i czujników.
Wybierając złącze M12 żeńskie 90° do kabla 7000-12341-4870150, zyskuje się gwarancję niezawodnej pracy połączenia sygnałowego i zasilającego w wymagających warunkach przemysłowych, z zachowaniem najwyższych standardów jakości oraz bezpieczeństwa użytkowania.
