Żeński proste
Odlew cynkowy, odporny na odpryski spawalnicze
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 650 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

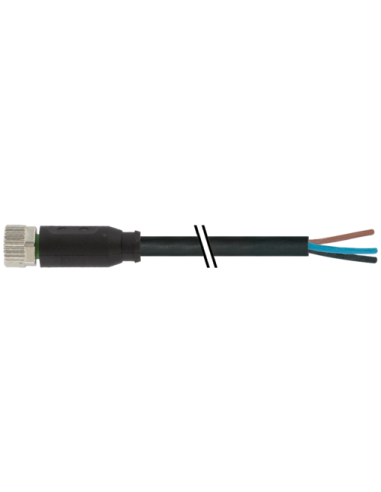

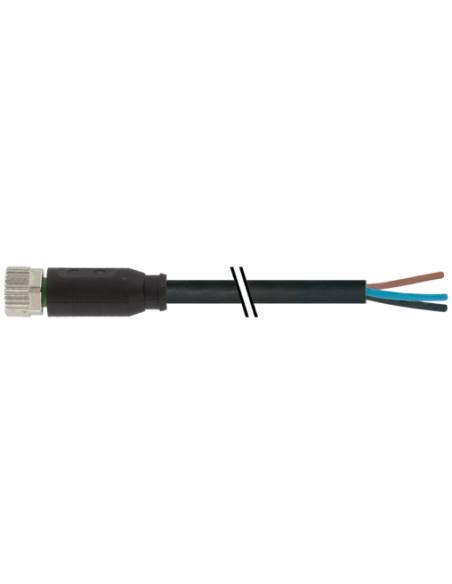

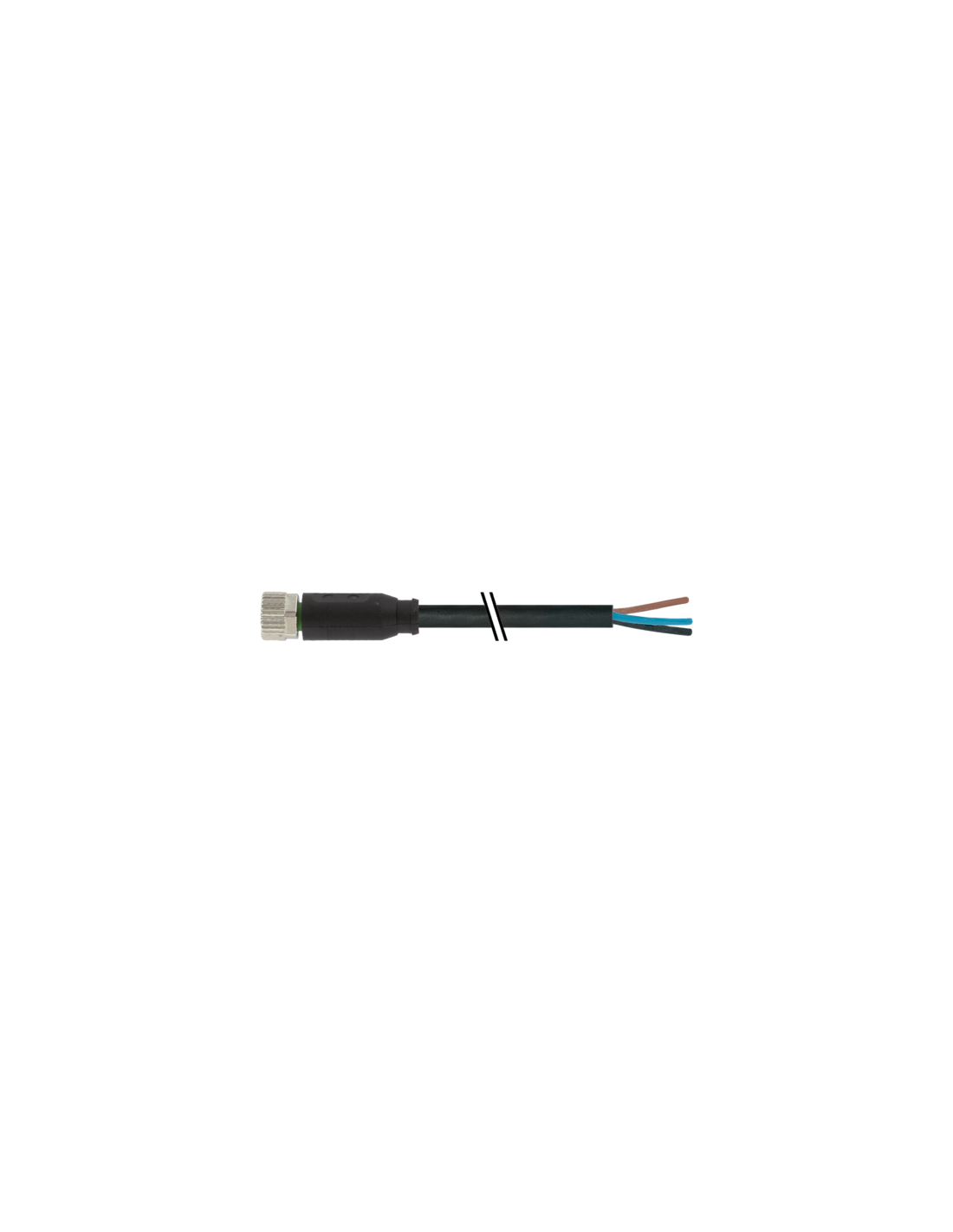

Konektor M8 żeński prosty z wolnym końcem kabla 7000-08041-6500500 – Wytrzymały przewód do automatyki i przemysłu
Konektor M8 żeński prosty z wolnym kablem o długości 5 metrów to sprawdzone rozwiązanie do zastosowań w automatyce przemysłowej, instalacjach maszyn, czujnikach oraz układach sterujących. Produkt ten umożliwia szybkie i niezawodne połączenie urządzeń w trudnych warunkach przemysłowych, zapewniając doskonałą szczelność i ochronę elektryczną.
Główne cechy i zalety konektora M8 prostego – przewód 3-pinowy o wysokiej odporności
- Wytrzymała konstrukcja – Obudowa wykonana z tworzywa PUR zapewnia doskonałą odporność chemiczną, na oleje oraz uszkodzenia mechaniczne.
- Odporność na warunki przemysłowe – Odporny na odpryski spawalnicze, promieniowanie UV oraz oleje, co czyni go odpowiednim do pracy w trudnym otoczeniu hal produkcyjnych i warsztatów.
- Wysoka klasa szczelności – Stopień ochrony IP65, IP66K oraz IP67 pozwala na stosowanie konektora w środowiskach o podwyższonej wilgotności i zapyleniu.
- Solidne złącze gwintowane – Gwint M8 x 1 oraz metalowa nakrętka radełkowana umożliwiają łatwy i trwały montaż – również z użyciem klucza SW9.
- Pozłacane styki – Zapewniają doskonałą przewodność i odporność na korozję, co przekłada się na trwałe oraz stabilne połączenie elektryczne.
Typowe zastosowania konektora M8 żeńskiego prostego
Konektor M8 z wolnym zakończeniem kabla jest idealny do integracji z różnego rodzaju czujnikami, siłownikami, wyłącznikami krańcowymi, rozdzielniami i modułami logicznymi. Jego zastosowanie sprawdza się przede wszystkim w branżach takich jak:
- Automatyka przemysłowa
- Robotyka
- Budowa maszyn i urządzeń
- Sterowanie liniami produkcyjnymi
- Przemysł spożywczy i farmaceutyczny (gdzie kabel chroni przed chemikaliami i wilgocią)
Budowa i parametry przewodu – trwałość i giętkość
Trójżyłowy przewód o przekroju przewodów 0,25 mm² wykonany z wysokiej jakości miedzi zapewnia minimalne straty przesyłu sygnału i gwarantuje prawidłowe funkcjonowanie w szerokim zakresie temperatur (od -40°C do +90°C). Izolacja z PP oraz płaszcz PUR charakteryzują się odpornością na ścieranie, promieniowanie UV, płomień oraz oleje.
Parametry elektryczne i mechaniczne konektora M8
- Liczba pinów: 3
- Znamionowe napięcie pracy: do 60 V DC / 50 V AC
- Maksymalny prąd na styk: 4 A
- Wytrzymałość na przepięcia: 1,5 kV
- Kodowanie: A
Możliwości montażu i bezpieczeństwo użytkowania
Połączenie „włożone/przykręcone” gwarantuje szybki i bezpieczny montaż w obudowie urządzenia lub szafie sterowniczej. Konektor wyposażony jest w zabezpieczenie przeciwwstrząsowe, co sprawia, że nie luzuje się w czasie eksploatacji. Odpowiednia konstrukcja pozwala na zastosowanie w peszlach o średnicy wewnętrznej 6,5 mm.
Przewód spełnia wysokie normy branżowe (DIN EN 61076-2-104 oraz normy UL/cURus), a odpowiednie ekranowanie oraz zastosowanie bezołowiowych materiałów izolacyjnych pozwala na integrację z nowoczesnymi, ekologicznymi instalacjami.
Podsumowanie – Złącze M8 żeńskie z kablem do zastosowań profesjonalnych
Konektor M8 żeński prosty o kodzie 7000-08041-6500500 to niezawodne rozwiązanie dla wymagających aplikacji przemysłowych, automatyki i systemów sterowania. Dzięki połączeniu wysokiej odporności mechanicznej i chemicznej, solidnym złączom oraz kompatybilności z szeroką gamą urządzeń, umożliwia budowę trwałych, elastycznych oraz bezpiecznych instalacji nawet w trudnych warunkach pracy.
