Żeński proste
Odlew cynkowy, odporny na odpryski spawalnicze
M12, 4-piny
3× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 654 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze M12 żeńskie proste na kabel z 3 LED – 7000-12231-6541000
Złącze M12 żeńskie 0° na kabel to wysokiej jakości komponent dedykowany do zastosowań w automatyce przemysłowej, urządzeniach pomiarowych oraz instalacjach wymagających niezawodności i odporności na niekorzystne warunki środowiskowe. Model o kodzie 7000-12231-6541000 wyposażony jest w 4 piny oraz diody LED sygnalizacyjne, co umożliwia szybkie diagnozowanie i kontrolę stanu połączenia.
M12 żeńskie do automatyki przemysłowej – wysoka odporność i bezpieczeństwo
Złącze wykonane jest z odpornego na chemikalia i oleje tworzywa PUR, a elementy blokujące oraz łączeniowe to trwały odlew cynkowy, zabezpieczony dodatkowo niklowaniem. Konstrukcja zapewnia wysoką odporność na odpryski spawalnicze oraz ochronę przed wilgocią i pyłem, potwierdzoną stopniami ochrony IP65, IP66K oraz IP67. Dzięki temu złącze doskonale sprawdza się nawet w trudnych warunkach przemysłowych.
Funkcjonalność złącza M12 z sygnalizacją LED
Produkt wyposażony jest w 3 diody LED (biała, zielona, żółta – PNP), które pozwalają na szybkie rozpoznanie aktualnego stanu pracy połączenia, bez konieczności użycia dodatkowych narzędzi diagnostycznych. Przewód o długości 10 m, z końcówką wolną do dalszego montażu, umożliwia elastyczne zastosowanie w instalacjach z różnymi wymaganiami odległościowymi.
Złącze M12 żeńskie – kluczowe cechy i zalety
- M12, 4 piny, kodowanie A – szeroka kompatybilność z urządzeniami automatyki i czujnikami.
- Wytrzymałość mechaniczna – zabezpieczenie przeciwwstrząsowe i doskonała szczelność po dokręceniu złącza.
- Bezhalogenowy, bezołowiowy przewód o wysokiej odporności chemicznej i UV.
- Prosty montaż – instalacja typu włożone/przykręcone, z wygodną nakrętką SW13.
- Możliwość pracy w szerokim zakresie temperatur – od -25°C do +85°C dla złącza, do -40°C przy kablu w stanie stałym.
- Szybka diagnostyka – dzięki sygnalizacji LED bezpośrednio na złączu.
Typowe zastosowania M12 żeńskie 4-piny z LED
Złącze M12 żeńskie 7000-12231-6541000 znajduje zastosowanie w:
- automatyce przemysłowej i liniach produkcyjnych,
- sensoryce, systemach bezpieczeństwa i sterowania,
- aplikacjach maszynowych (kompatybilność z normą DIN EN 61076-2-101),
- przemysłowych systemach pomiarowych i kontrolnych,
- zastosowaniach wymagających wysokiej odporności na czynniki chemiczne, mechaniczne i atmosferyczne.
Budowa i instalacja złącza M12 żeńskiego

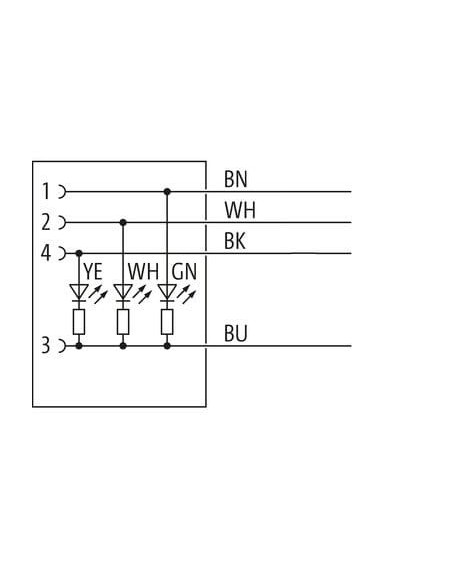

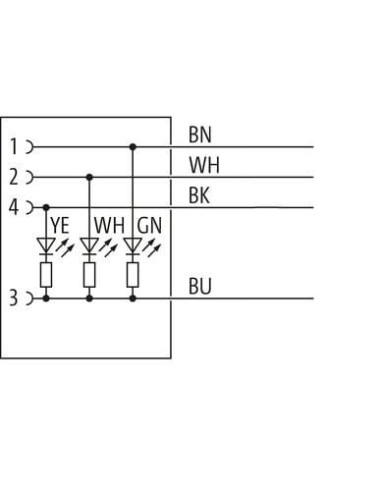

Wytrzymała konstrukcja z blokadą Safe-Cover oraz pozłacanymi stykami gwarantuje pewność połączenia i długą żywotność, nawet w środowiskach o podwyższonym poziomie drgań i wibracji. Kabel zawiera cztery przewody – czarny, niebieski, brązowy i biały – ułatwiając szybkie i czytelne podłączenie według przejrzystej numeracji pinów i schematu połączeń.
Złącze M12 żeńskie 0° na kabel z 3 diodami LED to uniwersalne rozwiązanie dla nowoczesnych systemów przemysłowych, w których liczy się niezawodność, czytelność diagnostyczna oraz odporność na trudne warunki pracy.
