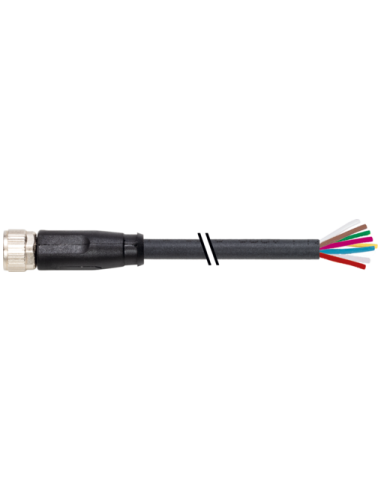

Żeński proste
M8, 8-pinów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 25 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |

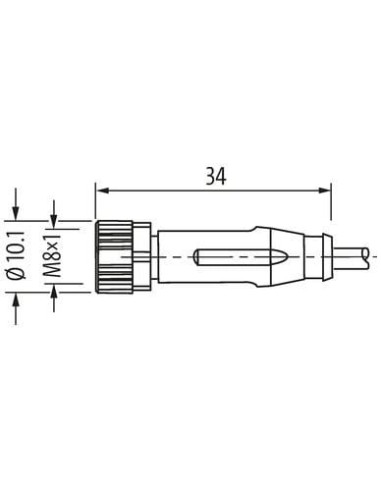

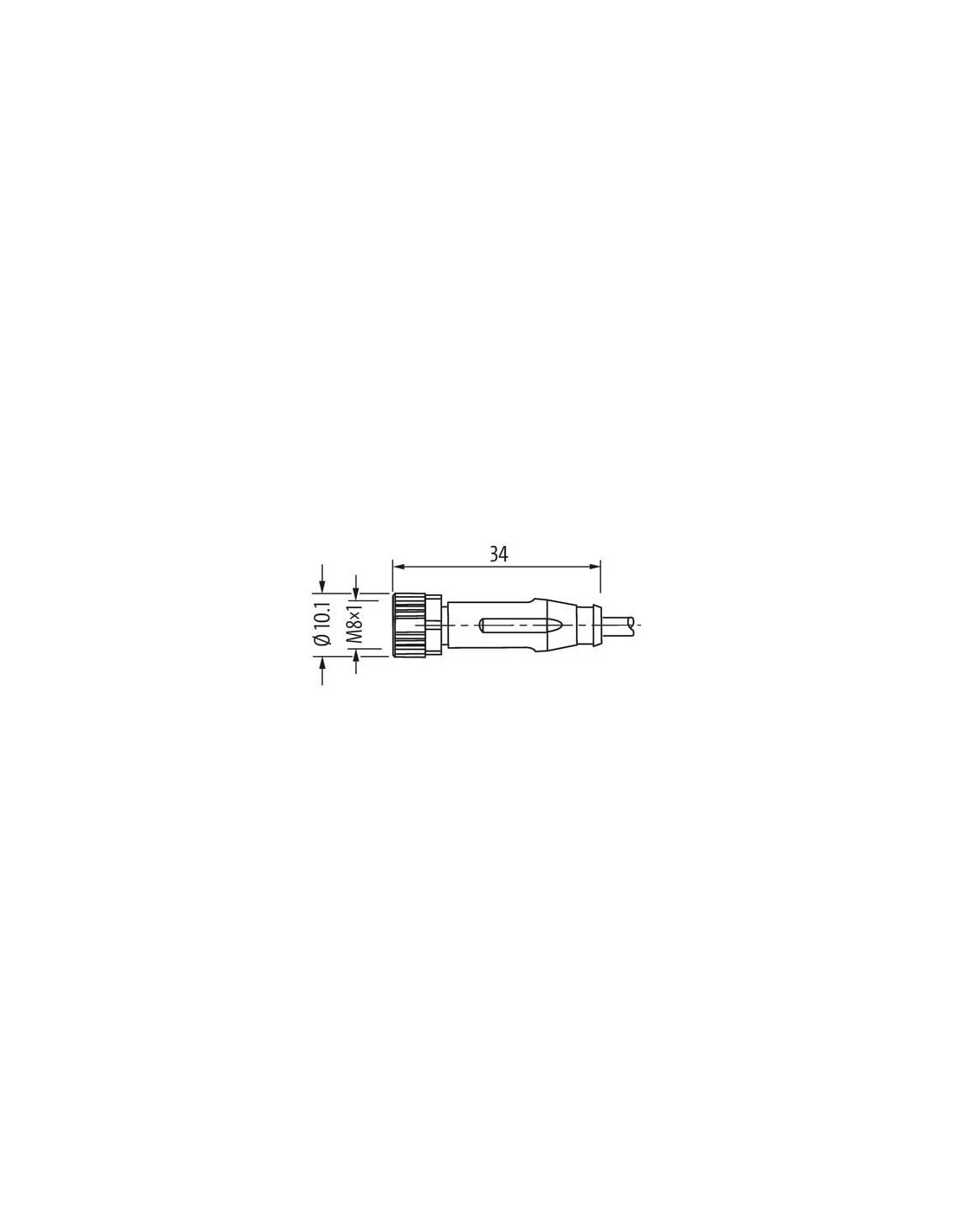

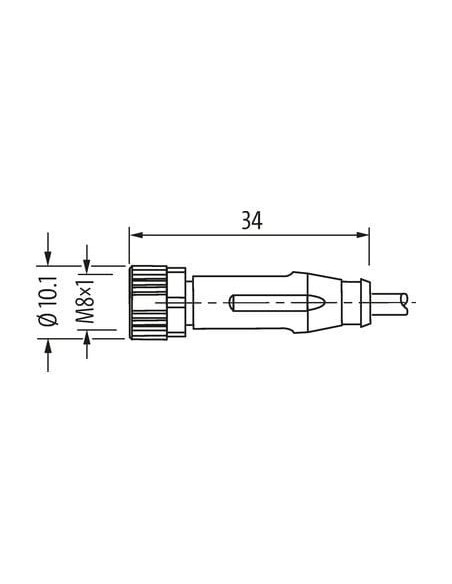

| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | NBR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |
Złącze kablowe M8 żeńskie 8-pinowe - proste, kod produktu: 7000-08961-6962500
Przemysłowe złącze kablowe M8 żeńskie proste o numerze katalogowym 7000-08961-6962500 to niezawodne rozwiązanie do łączenia urządzeń automatyki przemysłowej, czujników oraz elementów wykonawczych. Konstrukcja w standardzie M8, 8-pinów z prostym zakończeniem kabla zapewnia uniwersalność zastosowania w wielu aplikacjach przemysłowych.
Zastosowania przewodu z wtyczką M8 żeńską
Przewód M8 znajduje szerokie zastosowanie w systemach automatyki, maszynach produkcyjnych, liniach montażowych oraz instalacjach robotycznych. Najczęstsze obszary wykorzystania to:
- Podłączanie czujników z wyjściem M8
- Integracja elementów wykonawczych (siłowniki, zawory, przekaźniki)
- Rozbudowa i modernizacja szaf sterowniczych oraz systemów rozproszonych I/O
- Tworzenie połączeń sygnałowych i zasilających w urządzeniach mobilnych i stacjonarnych
Kluczowe cechy przewodu M8 żeńskiego - kod 7000-08961-6962500
- Rodzaj złącza: żeński, prosty M8, 8-pinowy, kodowanie A
- Długość kabla: 25 metrów – ułatwia instalację nawet w dużych rozproszeniach urządzeń
- Odporność na chemikalia i oleje dzięki zastosowaniu wysokiej jakości materiału PUR (polieterouretan)
- Stopień ochrony IP67 – gwarancja szczelności i odporności na pył oraz wilgoć po poprawnym skręceniu
- Zakres temperatur pracy: od -30°C do +80°C, również w wymagających warunkach przemysłowych
- Pozłacane styki – optymalna przewodność i wytrzymałość połączenia
- Bezpieczny montaż – złącze wyposażone w zabezpieczenie przeciwwstrząsowe
- Kabel elastyczny – idealny do pracy zarówno w instalacjach stałych, jak i ruchomych
- Kolorystyka żył ułatwia montaż oraz identyfikację pinów według międzynarodowej normy
Budowa i kompatybilność złącza M8 żeńskiego
Konstrukcja złącza spełnia wymagania normy DIN EN 61076-2-104. Złącze posiada gwint M8 x 1 i jest kompatybilne z typowymi gniazdami oraz przewodami przemysłowymi. Pozwala na szybkie, bezpieczne i trwałe połączenie systemów sterowania, czujników i elementów wykonawczych.
Końcówka kabla w postaci odkrytych przewodów (open end) umożliwia uniwersalną integrację z innymi elementami instalacji, dzięki czemu ten przewód jest wyjątkowo elastycznym rozwiązaniem w projektach przemysłowych.
Odporność i bezpieczeństwo – przewody do profesjonalnych zastosowań
Izolacja przewodu oraz pozłacane styki gwarantują odporność na czynniki mechaniczne, chemiczne i trudne warunki środowiskowe. Wysoki stopień ochrony IP67 chroni zarówno samą końcówkę, jak i połączenie z urządzeniem, nawet w obecności pyłu czy podczas krótkotrwałego zalania wodą.
Kabel PUR oraz NBR jako materiał uszczelki zapewniają także odporność na uszkodzenia mechaniczne oraz ścieranie, dzięki czemu przewód sprawdza się nawet w dynamicznych instalacjach oraz w miejscach narażonych na drgania czy uderzenia.
Typowe branże i możliwości zastosowania przewodu M8 żeńskiego 8-pin
- Automatyka przemysłowa – podłączanie rozbudowanych systemów czujników i siłowników
- Robotyka oraz linie montażowe
- Budowa maszyn i urządzeń
- Przemysł spożywczy, chemiczny, farmaceutyczny (odporność na środki chemiczne i oleje)
- Inżynieria transportowa – systemy sygnalizacji i kontroli
Wysokiej jakości złącze kablowe M8 żeńskie, proste, 8-pinowe o długości 25 metrów to sprawdzone rozwiązanie do niezawodnych połączeń elektrycznych w przemyśle – łatwe w montażu, bezpieczne i trwałe.
