Żeński proste
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 610 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

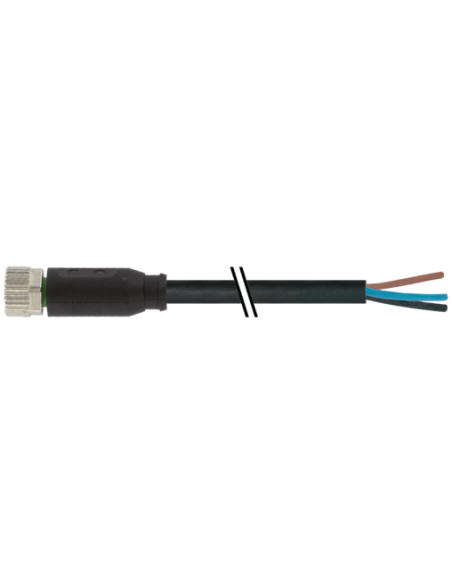

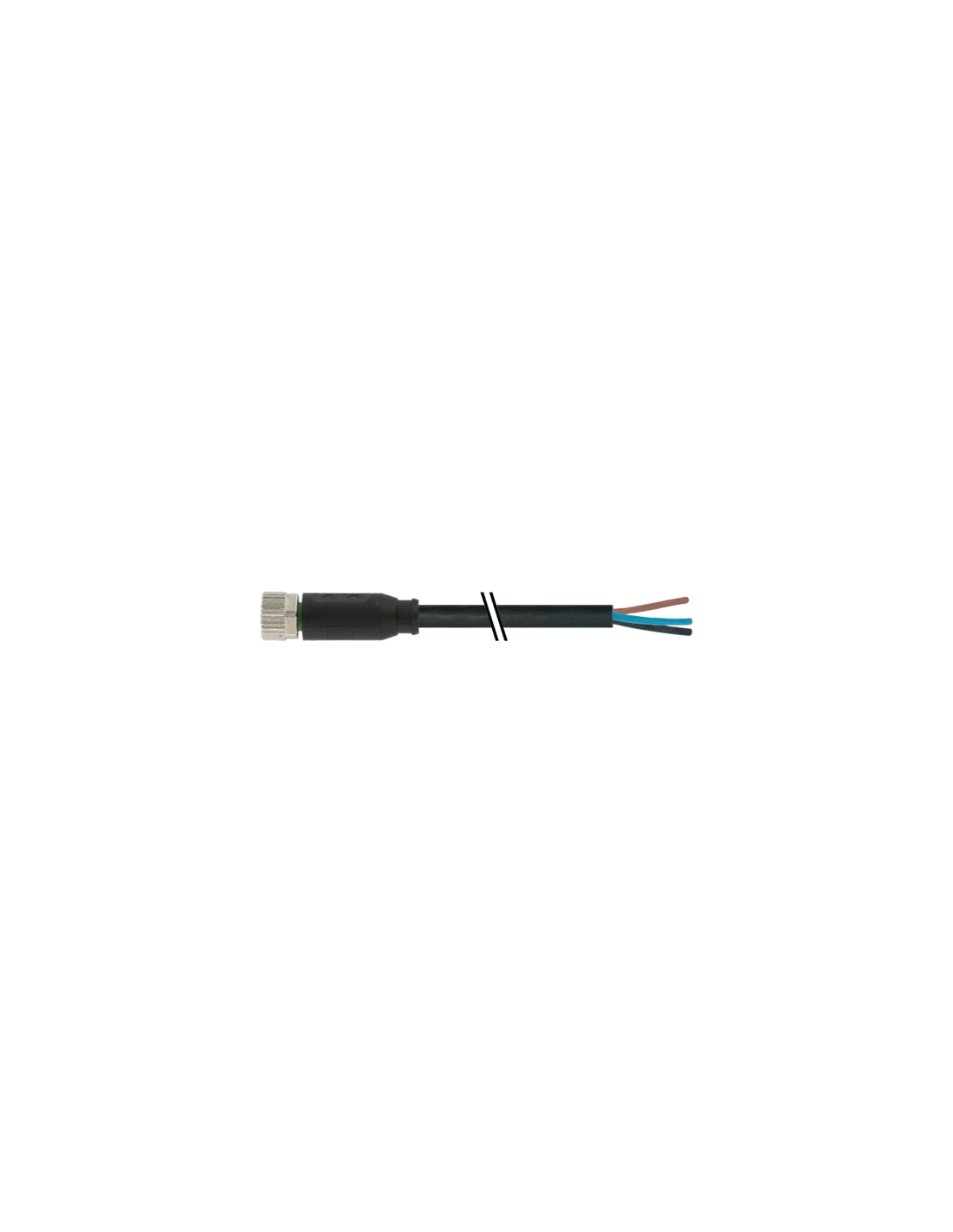

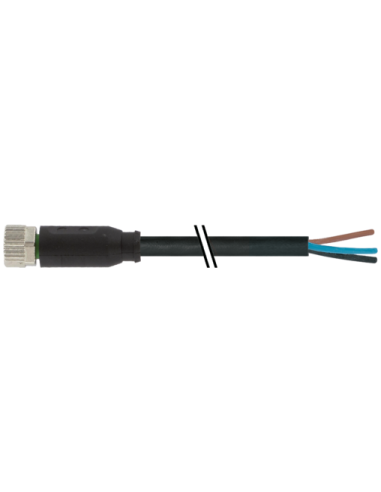

Konektor M8 żeński prosty z wolnym kablem 5m 3-pin 7000-08041-6100500 – wytrzymałe i niezawodne połączenie przemysłowe
Konektor M8 żeński prosty z wolnym końcem kabla to doskonałe rozwiązanie do zastosowań w automatyce przemysłowej, maszynowej oraz transportowej, gdzie wymagana jest niezawodność połączeń elektrycznych i odporność na trudne warunki środowiskowe. Dzięki konstrukcji zgodnej z normą DIN EN 61076-2-104 (M8), produkt ten zapewnia pełną kompatybilność z szeroką gamą urządzeń i systemów sterowania.
Zalety konektora M8 żeńskiego – dlaczego warto postawić na ten typ złącza?
- Wysoka odporność mechaniczna i środowiskowa: Poziomy ochrony IP65, IP66K, IP67 gwarantują ochronę przed pyłem, wodą oraz innymi czynnikami zewnętrznymi.
- Bezpieczeństwo połączeń: Pozłacane styki zapewniają trwały i stabilny kontakt elektryczny, odporny na korozję oraz działanie środków chemicznych i olejów.
- Elastyczność montażu: Wolny koniec przewodu umożliwia swobodne dopasowanie do indywidualnych potrzeb, zarówno podczas instalacji nowych systemów, jak i modernizacji istniejących.
- Solidna konstrukcja: Obudowa wykonana z odpornego tworzywa sztucznego PUR oraz niklowane elementy metalowe gwarantują wieloletnią bezproblemową eksploatację, nawet w środowisku narażonym na drgania czy agresywne media.
- Długi przewód 5 m: Idealny do połączeń wymagających większego zasięgu i elastyczności podczas prowadzenia instalacji.
Typowe zastosowania konektora M8 z wolnym końcem
Konektory M8 z wolnym kablem są szeroko wykorzystywane w:
- automatyce przemysłowej,
- połączeniach czujników i siłowników,
- systemach transportu technologicznego,
- instalacjach maszynowych i liniach produkcyjnych,
- robotyce oraz aplikacjach wymagających niezawodnych połączeń sygnałowych i zasilających.
Dzięki modułowej budowie oraz wolnemu końcowi kabla złącze sprawdzi się zarówno w montażu stacjonarnym, jak i w urządzeniach mobilnych.
Konstrukcja i budowa złącza M8 – jakość na każdym etapie
Konektor M8 żeński prosty posiada odporną na przeciążenia mechaniczną konstrukcję opartą na gwincie M8 x 1 oraz zintegrowane zabezpieczenie przeciwwstrząsowe. Dzięki zastosowaniu trójżyłowego kabla o przekroju 0,25 mm² zapewniona jest niezawodna transmisja sygnałów i zasilania. Dodatkowe kody kolorów przewodów (brązowy/BN, niebieski/BU, czarny/BK) oraz graficzne schematy podłączenia ułatwiają prawidłowy montaż i serwisowanie.
Odporność na chemikalia i warunki środowiskowe
Zastosowane materiały – zarówno osłona PUR, jak i izolacja PVC przewodów – charakteryzują się podwyższoną odpornością chemiczną i na oleje, spełniając wymagania dla środowisk przemysłowych. Produkt jest wolny od ołowiu, kadmu, FCKW i silikonu, co czyni go przyjaznym dla środowiska oraz bezpiecznym w użytkowaniu.
Montaż i niezawodność w długoterminowej eksploatacji
Złącze przeznaczone jest do włożenia i dokręcenia (moment dokręcający 0,4 Nm), a długość żyłki do podłączenia wynosi 20 mm. Zaleca się zabezpieczenie mechaniczne złączek, np. przy pomocy opasek zaciskowych. Promień gięcia wynoszący 5 x średnica zewnętrzna kabla (w instalacji stałej) gwarantuje pełną ochronę właściwości IP, nawet przy prowadzeniu przewodów w ciasnych przestrzeniach.
Konektor M8 żeński prosty z kablem 5 m – niezawodne połączenie w każdej aplikacji przemysłowej
Wybór złącza M8 żeńskiego 3-pin z przewodem to gwarancja pewnego, odpornego i elastycznego rozwiązania do zastosowań wymagających szybkiego i bezawaryjnego podłączania urządzeń w środowiskach przemysłowych. Prosty montaż, odporność na warunki zewnętrzne oraz uniwersalność zastosowań sprawiają, że złącze to spełni oczekiwania zarówno instalatorów, jak i projektantów układów automatyki.
