Żeński proste

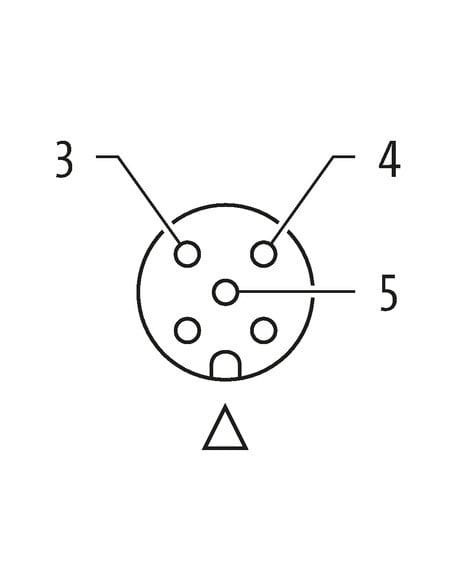

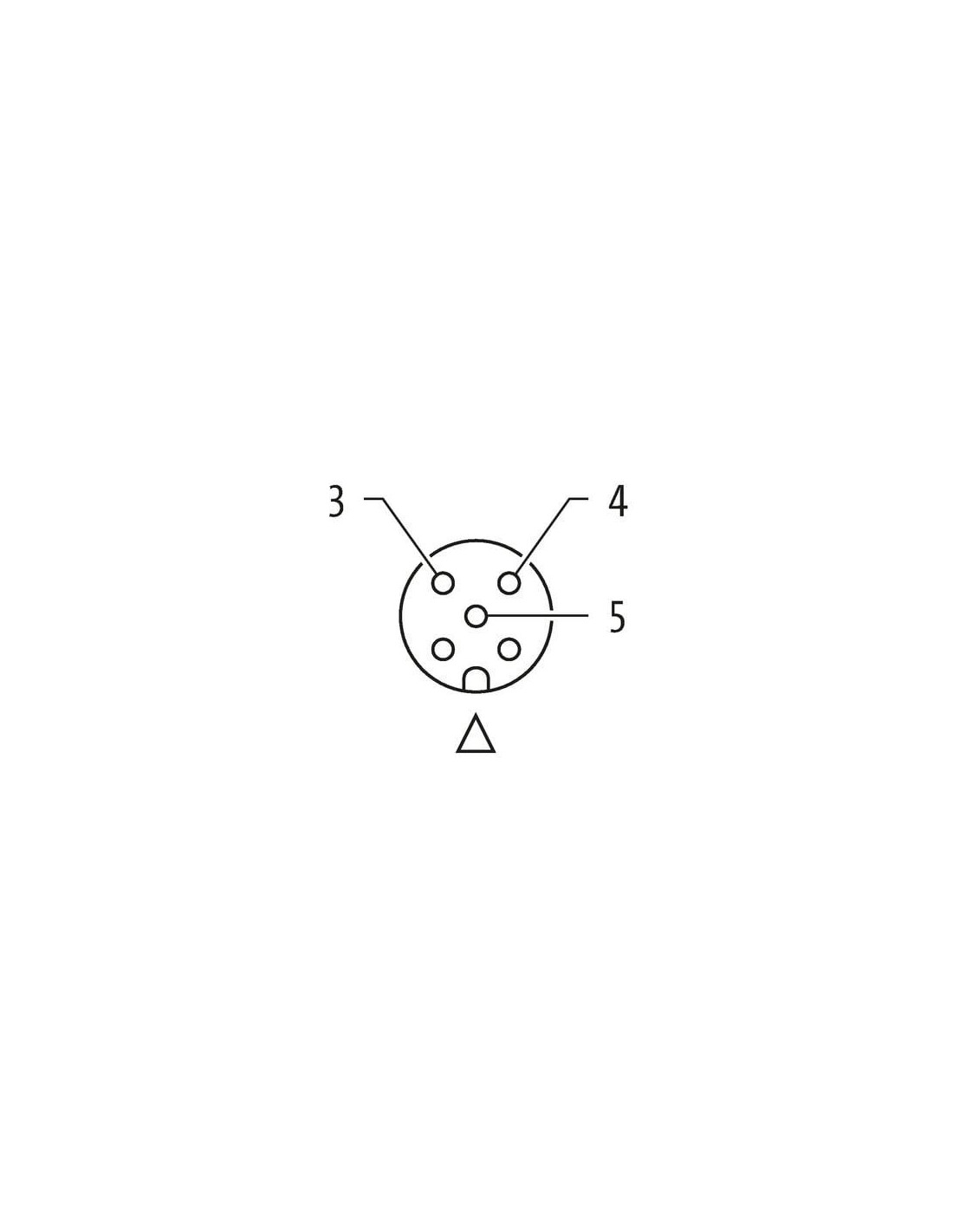

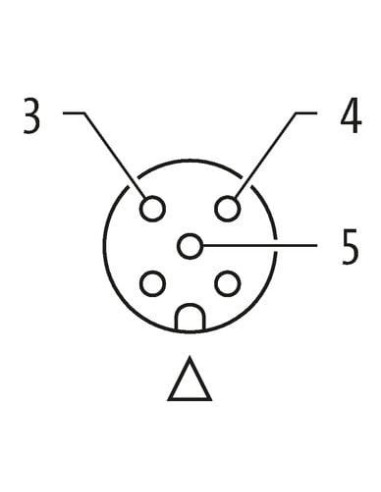

M12, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

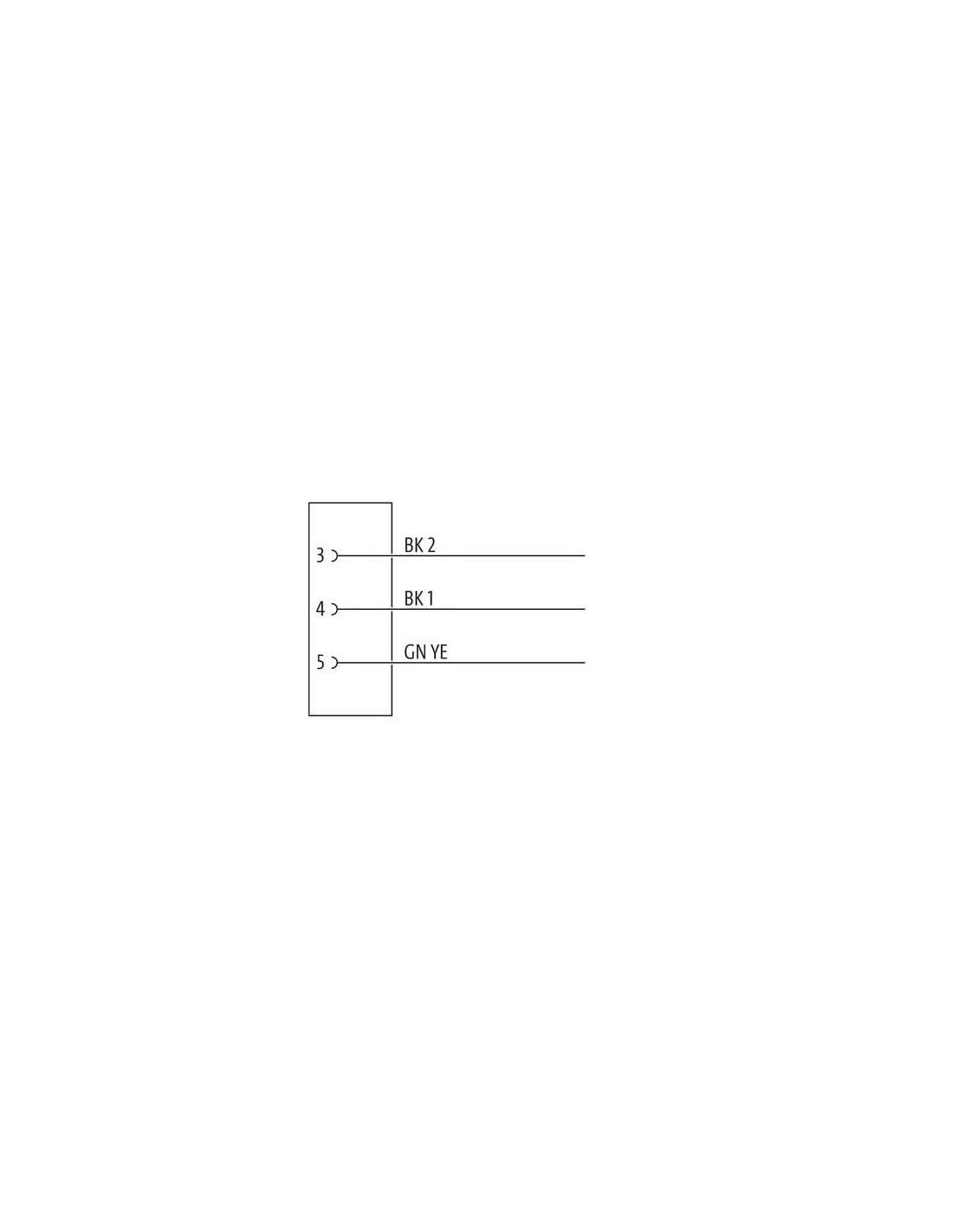

| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

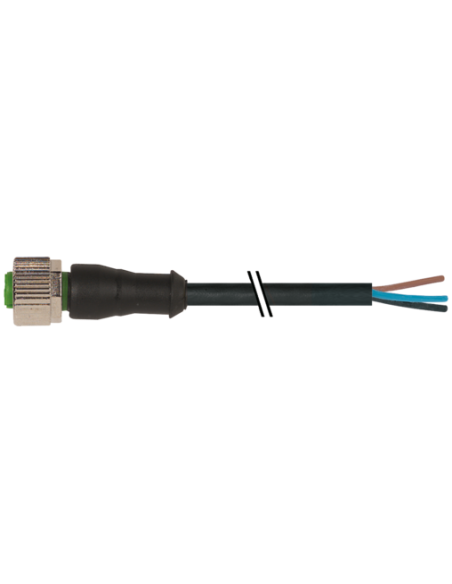

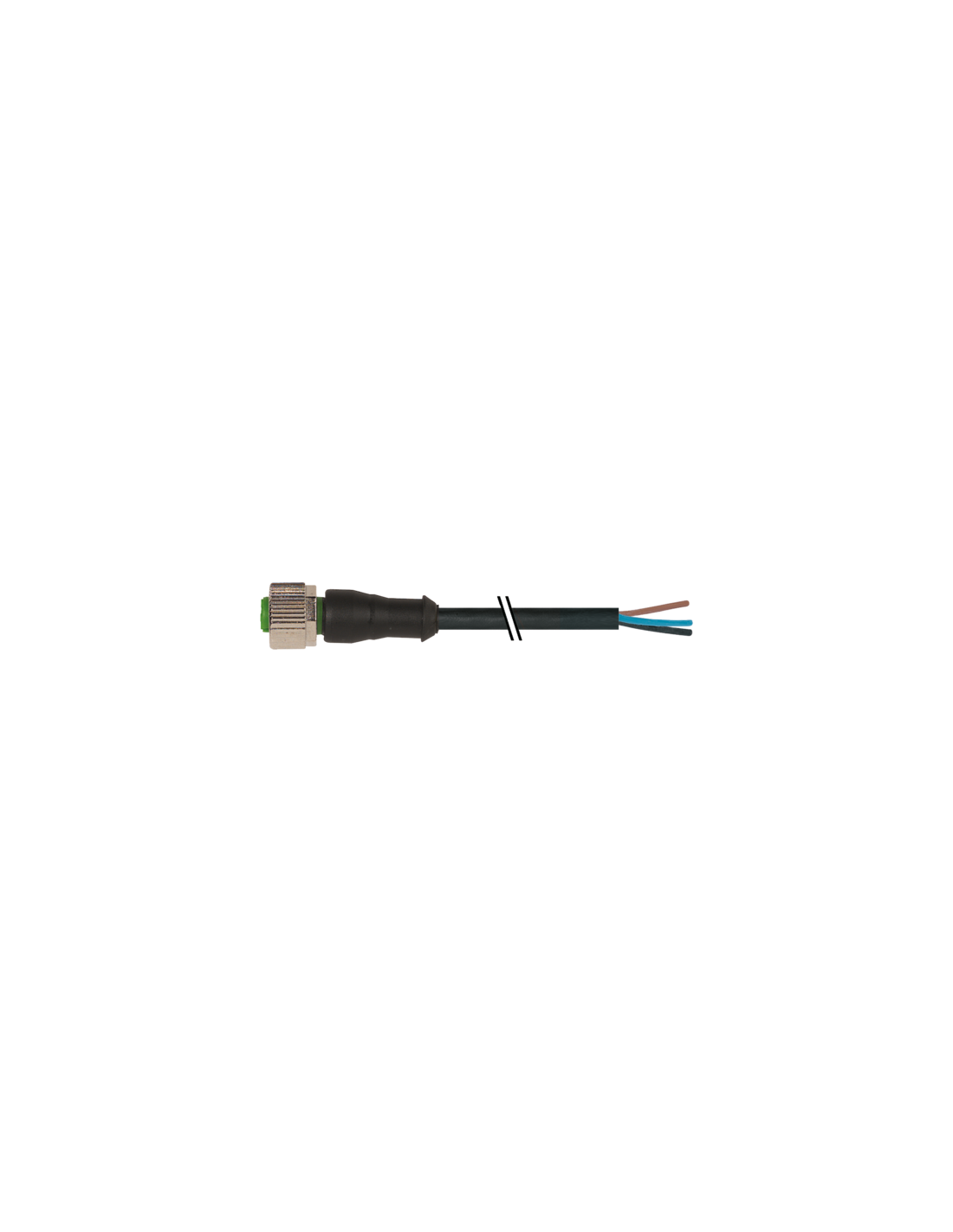

Złącze kablowe M12 żeńskie proste 3-pinowe 0° z kablem 15 m – 7000-12191-6361500
Profesjonalne złącze kablowe M12 przeznaczone jest do zastosowań przemysłowych, które wymagają niezawodnego i trwałego połączenia w trudnych warunkach środowiskowych. Produkt ten doskonale sprawdza się w automatyce przemysłowej, systemach sterowania maszyn, urządzeniach pomiarowych oraz instalacjach wymagających wysokiego stopnia ochrony mechanicznej i elektrycznej.
Najważniejsze cechy produktu – Złącze M12 żeńskie do kabla
- Złącze M12 proste typu żeńskiego z odgięciem kablowym 0°, zapewniające łatwe i stabilne połączenie nawet w miejscach o ograniczonej przestrzeni montażowej.
- 3-piny – standard przemysłowy, powszechnie wykorzystywany do sygnałów i zasilania.
- Długość kabla 15 metrów – umożliwia montaż urządzeń na większych dystansach, bez potrzeby stosowania dodatkowych przedłużaczy.
- Przewód wolny na jednym końcu („free cable end”) ułatwia integrację z urządzeniami oraz systemami okablowania niestandardowego.
- Obudowa wykonana z trwałego tworzywa PUR – gwarantuje wysoką odporność chemiczną i na oleje, co sprawia, że złącze nadaje się również do przemysłu spożywczego, farmaceutycznego oraz motoryzacyjnego.
- Stopień ochrony IP65, IP66K, IP67 – zabezpiecza złącze przed pyłem, wodą oraz wysokim ciśnieniem mycia, co sprawia, że jest idealne do zastosowań w trudnych warunkach przemysłowych.
- Pozłacane styki oraz złącze o wysokiej odporności na korozję dzięki niklowanej powłoce elementów metalowych.
- Zabezpieczenie przeciwwstrząsowe – gwarantuje pewność połączeń nawet w środowiskach narażonych na drgania.
Zastosowanie złącza M12 żeńskiego z wolnym końcem kabla
Sprawdza się w systemach automatyki przemysłowej, aplikacjach budowy maszyn, produkcji spożywczej, logistyce oraz w trudniejszych warunkach środowiskowych, takich jak przemysł chemiczny czy motoryzacyjny. Dzięki wysokim parametrom prądowym i napięciowym oraz elastycznemu przewodowi z PUR, produkt gwarantuje niezawodność transmisji sygnału oraz zasilania w różnych aplikacjach i konfiguracjach.
- Podłączanie czujników i elementów wykonawczych
- Wyposażenie linii produkcyjnych
- Automatyzacja procesów
- Transmisja sygnałów cyfrowych i analogowych
- Zasilanie komponentów przemysłowych
Budowa i odporność mechaniczna – Kabel przemysłowy PUR
Przewód o długości 15 m charakteryzuje się wysoką elastycznością oraz trwałością, dzięki czemu jest odporny na zginanie, skręcanie oraz liczne cykle ruchu, co potwierdzają testy do 10 milionów cykli. PUR-owy płaszcz oraz izolacja PP zapewniają ochronę przed czynnikami UV, płomieniami, smarami i olejami technologicznymi, a także substancjami chemicznymi – co ma znaczenie przy instalacjach narażonych na uszkodzenia mechaniczne oraz agresywne środowiska.
Bezpieczna instalacja i łatwa integracja
Złącze M12 z gwintem M12 x 1 pozwala na szybki i pewny montaż przez wkręcanie. Klucz montażowy SW13 ułatwia właściwe dokręcenie i zapewnia zabezpieczenie przeciwwstrząsowe. Kolorystyka przewodów (czarny 1, czarny 2, zielono-żółty) ułatwia prawidłowe podłączenie według schematów połączeniowych zgodnych z normą DIN EN 61076-2-101 (M12).
Trwałość i normy przemysłowe
Złącze spełnia wymagania międzynarodowych norm (m.in. DIN EN 61076-2-101, cURus), zapewniając niezawodność oraz bezpieczeństwo użytkowania w różnych gałęziach przemysłu.
Wysoka jakość wykonania, uniwersalność zastosowań oraz odporność na czynniki zewnętrzne czynią ten produkt doskonałym wyborem zarówno dla profesjonalnych integratorów systemów, jak i dla służb utrzymania ruchu w zakładach produkcyjnych.
